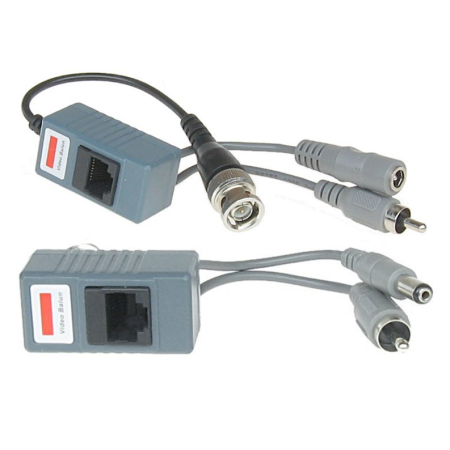

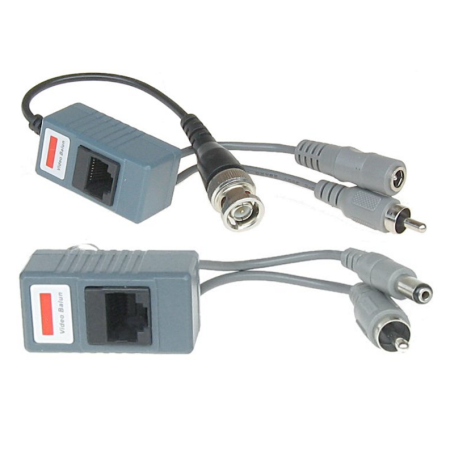

TRANSFORMATOR VIDEO TR-1AUZ

  • Numer katalogowy: 9356
  • Producent: INNY-D
  • Model: TR-1AUZ
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

TRANSFORMATOR VIDEO TR-1AUZ

TRANSFORMATOR VIDEO TR-1AUZ
Najważniejsze cechy

Najważniejsze cechy

  • W opakowaniu: 2 szt. Podana cena za opakowanie
  • Zasięg audio: 1200 m
  • Rodzaj urządzenia: Pasywne
  • Zakres pasma audio: 20 Hz ... 20 kHz
  • Liczba kanałów:
    • 1 Wideo
    • 1 AUDIO
    • 1 DC
  • Napięcie we/wy 75Ω (CVBS): 1 Vpp
  • Zasięg wideo: max. 400 m UTP kat. 5e
  • Separacja między wejściami: > -50 dB Wideo / AUDIO
  • CMRR (dB @ 5MHz): 50 dB
  • Zakres pasma wideo: 0 ... 50 MHz ( -3 dB )
  • Impedancja złącza koncentrycznego:

      75 Ω Wideo

    • 100 Ω AUDIO
  • Impedancja złącza symetrycznego:

      100 Ω Wideo

    • 100 Ω AUDIO
  • Nominalny poziom wejściowy audio: 1 Vpp
  • Nominalny poziom wyjściowy audio: 1 Vpp
  • Typ złącz:

      BNC Wtyk Wideo

    • CINCH Wtyk AUDIO
    • 2.1 / 5.5 mm Wtyk DC
    • 2.1 / 5.5 mm Gniazdo DC
  • Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
  • Dopuszczalna względna wilgotność otoczenia: < 95 %
  • Temperatura pracy: 0 °C ... 55 °C
  • Zasięg transmisji zasilania:
    • Zasilanie 12V DC
    • 118 m @ 100 mA
    • 79 m @ 150 mA
    • 59 m @ 200 mA
    • 47 m @ 250 mA

Przeznaczenie

TR-1AUZ nadajnik/odbiornik (komplet) umożliwia przesłanie za pomocą skrętki komputerowej sygnału video, audio i zasilania.

Opis

W przypadku braku wykorzystania złączy zasilania można ich użyć do przesyłu sygnału DATA.

Schemat połączeniowy

Schemat połączeniowy
Kolejność ułożenia przewodów wewnątrz wtyku RJ-45.

Kolejność ułożenia przewodów wewnątrz wtyku RJ-45.

Wtyk zaprawiony według standardu T568B.
