ODBIORNIK RADIOWY RS-485RF/RX

ODBIORNIK RADIOWY DO BEZPRZEWODOWEJ TRANSMISJI DANYCH
RS-485RF/RX

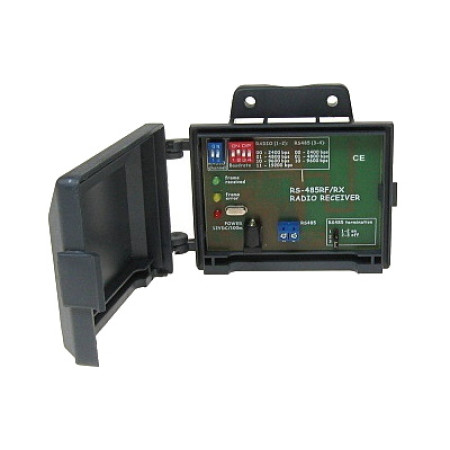

ODBIORNIK RADIOWY RS-485RF/RX

Urządzenie umożliwia odbiór danych drogą radiową i przesyłanie ich dalej za pośrednictwem dwuprzewodowego medium RS-485. We współpracy z pilotem RS-485RF/P pozwala na sterowanie PAN/TILT/ZOOM/FOCUS kamer obrotowych, natomiast z nadajnikiem RS-485RF/TX umożliwia przesyłanie dowolnych danych RS-485 z prędkościami 2400, 4800, 9600bps. Połączenie to jest zupełnie przezroczyste, nie ma znaczenia jakie dane i w jakim systemie są przesyłane.

OPIS DIOD SYGNALIZUJĄCYCH PRACĘ URZĄDZENIA

• POWER – czerwona dioda sygnalizująca obecność zasilania,
• frame received – zielona dioda, której mignięcie sygnalizuje odbiór poprawnego pakietu z nadajnika,
• frame error – żółta dioda, której mignięcie sygnalizuje odbiór błędnego pakietu, częste miganie tej diody podczas transmisji oznacza pracę na granicy zasięgu lub silne zakłócenia.

PRZYKŁADOWE ZASTOSOWANIE

URZĄDZENIE MOŻNA MOCOWAĆ ZARÓWNO DO ŚCIANY, JAK I DO MASZTU

SPECYFIKACJA TECHNICZNA

• Częstotliwość pracy: 868MHz
• Ilość kanałów: 4
• Prędkość transmisji radiowej: 2400,4800,9600,19200bps
• Prędkość transmisji RS485: 2400,4800,9600bps
• Zasięg (dla prędkości 4800bps): ok 100m w terenie otwartym
• Napięcie zasilania/pobór prądu: 12VDC/maks. 100mA
• Wymiary i waga: 112x37x91mm, 80g

KONFIGURACJA PRZEŁĄCZNIKÓW

(0 – odpowiada pozycji dolnej, 1 – odpowiada pozycji górnej):

• RADIO channel – umożliwia ustawienie jednego z czterech kanałów radiowych, wymaga ustawienia tego samego kanału dla nadajnika oraz odbiornika (00, 01, 10 lub 11),
• Baudrate RADIO – pozwala na wybór prędkości transmisji radiowej, przy czym maksymalny zasięg osiągany jest dla najniższej prędkości 2400bps,
• Baudrate RS485 – pozwala na wybór prędkości transmisji RS485, wszystkie odebrane dane są następnie wysyłane z prędkością określoną tym przełącznikiem,
• RS485 termination – zwora terminatora linii 120Ω.
