WTYK BNC KOMPRESYJNY PCT RG6

  • Numer katalogowy: 8958
  • Producent: PCT
  • Model: NC-W/ZAC-RG-6/PCT
  • Rodzaj złącza: Złącze BNC
  • Sposób montażu złącza: Kompresowane
  • Rozmiar: RG6
  • Typ złącza: wtyk BNC prosty
  • Gwarancja: 24 miesiące

WTYK BNC-W/ZAC-RG-6/PCT
KOMPRESYJNY

WTYK BNC-W/ZAC-RG-6/PCT
KOMPRESYJNY

OPIS PRZEDMIOTU

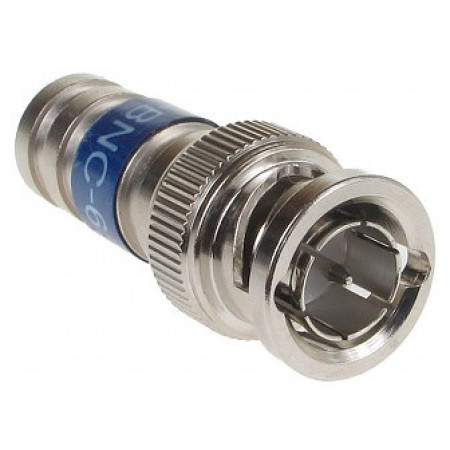

Monolityczny, wykonany z mosiądzu pokrytego niklem, wtyk BNC przeznaczony jest do kabli RG-6.

Rodzaj użytego materiału gwarantuje brak korozji. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Złącze posiada dwa pełne (360°) pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla. Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem. Złącze jest wykonywane w bardzo wysokim reżimie technologicznym. O doskonałości konstrukcji może świadczyć to, że zostało wykonane z 13 części z odpowiednio dobranych materiałów. Żaden z nich nie podlega korozji. Wygląd zewnętrzny dobrze odzwierciedla precyzję wykonania. Po podłączeniu złącza do gniazda w urządzeniu nie ma tak charakterystycznego dla tanich złącz luzu będącego źródłem przerw w transmisji sygnału.

CECHY WTYKU

  • szerokie pasmo pracy do 2 GHz,
  • możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych), wodoszczelność połączenia złącza z kablem,
  • odporność na korozję - wykonane w całości z metali kolorowych i najwyższej jakości dielektryka,
  • bardzo małe tłumienie w całym paśmie pracy (dla pasma CCTV < 0.1 dB),
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy (dla pasma CCTV VSWR < 1.03),
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
  • poprawnie zaciśnięte złącze jest niemożliwe do zerwania,
  • wymiarowo dopasowane jest do przewodów typu RG-6,
  • konstrukcja tego złącza chroniona jest licznymi patentami,
  • do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych ZAC/PCT,
  • porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.

Cechy
Numer katalogowy 8958
Model NC-W/ZAC-RG-6/PCT
Rodzaj złącza Złącze BNC
Sposób montażu złącza Kompresowane
Rozmiar RG6
Typ złącza wtyk BNC prosty
Gwarancja 24 miesiące
Gwarancja dla firm 12 miesięcy
Producent PCT
