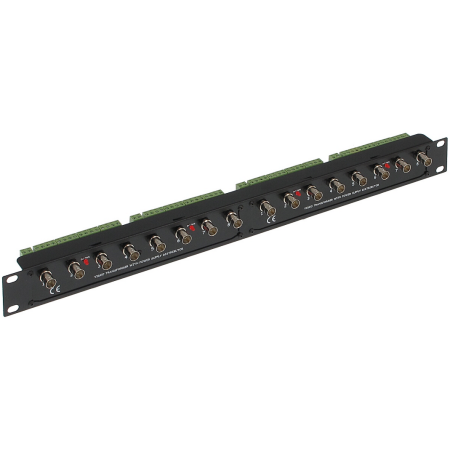

TRANSFORMATOR WIDEO TR-16H/DC/R19

  • Numer katalogowy: 8749
  • Producent: INNY-D
  • Model: TR-16H/DC/R19
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

TRANSFORMATOR WIDEO TR-16H/DC/R19

TRANSFORMATOR WIDEO TR-16H/DC/R19

Przeznaczenie

TR-16H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania.

Urządzenie składa się z 4 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje. Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70. Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16).

Specyfikacja techniczna

Standard:AHD - 8 Mpx 4K UHD,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Prąd wejściowy:4  x max. 10 A
Maksymalne napięcie zasilania:max. 40 V / 28 V AC
Maks. prąd wyjściowy pojedynczego wyjścia:2.5 A
Rodzaj urządzenia:Pasywne
Liczba kanałów:16 Wideo + DC
Napięcie we/wy 75Ω (CVBS):1 Vpp
Zasięg wideo:250 m @ 720p - UTP kat. 5e
400 m @ CVBS - PAL / NTSC - UTP kat. 5e
Tłumienie:4.43 MHz @ 0.09 dB
11 MHz @ 0.42 dB
21 MHz @ 1.04 dB
38 MHz @ 0.85 dB
42 MHz @ 1.00 dB
67.5 MHz @ 0.87 dB
Impedancja złącza symetrycznego:100 Ω
Typ złącz:Wideo - 16  x BNC Gniazdo
DC - Zaciski kablowe
Typ złącza symetrycznego:Zaciski kablowe
Typ obudowy:RACK 19", 1U
Dopuszczalna względna wilgotność otoczenia:< 95 %
Temperatura pracy:-10 °C ... 55 °C
Zasięg zasilania:Zasilanie 12V DC
353 m @ 50 mA
235 m @ 75 mA
176 m @ 100 mA
141 m @ 125 mA
117 m @ 150 mA
88 m @ 200 mA
70 m @ 250 mA
58 m @ 300 mA
50 m @ 350 mA
44 m @ 400 mA
39 m @ 450 mA
35 m @ 500 mA
29 m @ 600 mA
25 m @ 700 mA
22 m @ 800 mA
19 m @ 900 mA
17 m @ 1000 mA
Waga:0.56 kg
Wymiary:483  x 44  x 53 mm
Gwarancja:3 lata
