TRANSFORMATOR VIDEO 4-KROTNY TR-4M

  • Numer katalogowy: 6705
  • Producent: INNY-D
  • Model: TR-4M
  • Rodzaj transformatora: Pasywny
  • Ilość kanałów: 4 szt.
  • Przesył zasilania: Nie
  • Przesył dźwięku: Nie
  • Typ złącza symetrycznego: Zaciski kablowe / RJ-45 (8-pin, 4 pary)

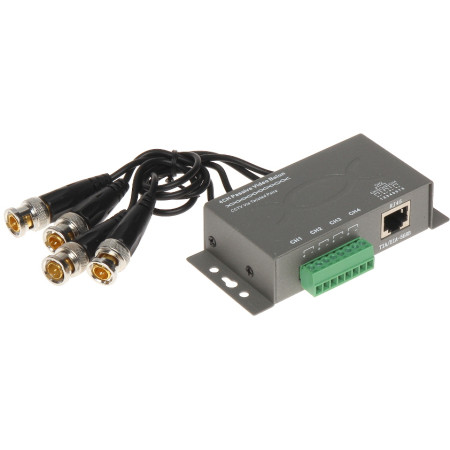

Transformator Video 4-krotny TR-4M

Transformator Video 4-krotny TR-4M
Przeznaczenie

Przeznaczenie

TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Opis

Opis

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu. Całość zamknięta w metalowej obudowie.

Przykładowe zastosowanie

Przykładowe zastosowanie
Kolejność ułożenia przewodów wewnątrz wtyku RJ-45. Wtyk zaprawiony według standardu T568B

Kolejność ułożenia przewodów wewnątrz wtyku RJ-45. Wtyk zaprawiony według standardu T568B

1) Biało/Pomarańczowy - sygnał (+) kamery nr 1

2) Pomarańczowy - sygnał (-) kamery nr 1

3) biało/zielony - sygnał (+) kamery nr 2

4) niebieski - sygnał (-) kamery nr 3

5) biało/niebieski - sygnał (+) kamery nr 3

6) zielony - sygnał (-) kamery nr 2

7) biało/brązowy - sygnał (+) kamery nr 4

8) brązowy - sygnał (-) kamery nr 4

A) Kamera 1

B) Kamera 2

C) Kamera 3

D) Kamera 4

Specyfikacja techniczna

  • Standard:: AHD - 4 Mpx, HD-CVI - 720p, CVBS - PAL, NTSC
  • Rodzaj urządzenia:: Pasywne
  • Liczba kanałów:: 4 szt. Wideo
  • Zasięg wideo:: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
  • Napięcie we/wy 75Ω (CVBS):: 1 Vpp
  • Tłumienie:: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB
  • Separacja między wejściami:: > -50 dB
  • CMRR (dB @ 5MHz):: 60 dB
  • Impedancja złącza koncentrycznego:: 75 Ω
  • Impedancja złącza symetrycznego:: 100 Ω
  • Typ złącza koncentrycznego:: 4  x BNC Wtyk na przewodzie
  • Typ złącza symetrycznego:: Zaciski kablowe / RJ-45 (8-pin, 4 pary)
  • Temperatura pracy:: -10 °C ... 70 °C
  • Dopuszczalna względna wilgotność otoczenia:: < 95 %
  • Waga:: 0.175 kg
  • Wymiary:: 105  x 58  x 25 mm

Cechy
Numer katalogowy 6705
Model TR-4M
Rodzaj transformatora Pasywny
Ilość kanałów 4 szt.
Przesył zasilania Nie
Przesył dźwięku Nie
Typ złącza symetrycznego Zaciski kablowe / RJ-45 (8-pin, 4 pary)
Typ złącza 4xBNC Wtyk na przewodzie
Wymiary 105x58x25mm
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent INNY-D
