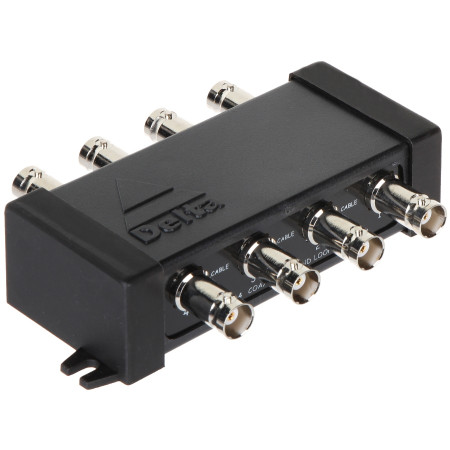

SEPARATOR WIDEO D-SEP/HD-4

  • Numer katalogowy: 19893
  • Producent: INNY-D
  • Model: D-SEP/HD-4
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

SEPARATOR WIDEO D-SEP/HD-4

Najważniejsze cechy

Najważniejsze cechy

  • Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 5 Mpx,
  • CVBS - PAL / NTSC
  • Rodzaj urządzenia: Pasywne
  • Liczba wejść: 4 szt. Gniazdo BNC
  • Liczba wyjść: 4 szt. Gniazdo BNC

Przeznaczenie

D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów. Każde wejście zabezpieczone jest specjalistyczną diodą TVS.

Uwaga! Urządzenie D-SEP/HD-4 wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Device (gniazdo BNC) – rejestrator, monitor.

Specyfikacja techniczna

  • Rodzaj urządzenia: Pasywne
  • Liczba wejść: 4 szt. Gniazdo BNC
  • Liczba wyjść: 4 szt. Gniazdo BNC
  • Impedancja wejściowa: 75 Ω
  • Impedancja wyjściowa: 75 Ω
  • Separacja galwaniczna między wejściami a wyjściami: 50 V DC
  • Separacja galwaniczna między poszczególnymi kanałami: > 2000 V
  • Szerokość pasma: 200 MHz
  • Zasilanie: Nie
  • Temperatura pracy: -20 °C ... 55 °C
  • Waga: 0.12 kg
  • Wymiary: 103 x 78 x 30 mm
  • Gwarancja: 2 lata

Standard

  • AHD - 5 Mpx
  • HD-CVI - 8 Mpx 4K UHD
  • HD-TVI - 5 Mpx
  • CVBS - PAL / NTSC

Tłumienie

  • 4.43 MHz @ 0.37 dB
  • 11 MHz @ 0.47 dB
  • 21 MHz @ 0.62 dB
  • 38 MHz @ 0.93 dB
  • 42 MHz @ 0.93 dB
  • 67.5 MHz @ 1.16 dB

Zabezpieczenie wejść

  • ESD, IEC 61000-4-2, ±30kV contact, ±30kV air
  • EFT, IEC 61000-4-4, 40A (5/50ns)
  • Lightning, IEC 61000-4-5, 30A (tP=8/20μs)

Cechy
Numer katalogowy 19893
Model D-SEP/HD-4
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent INNY-D
