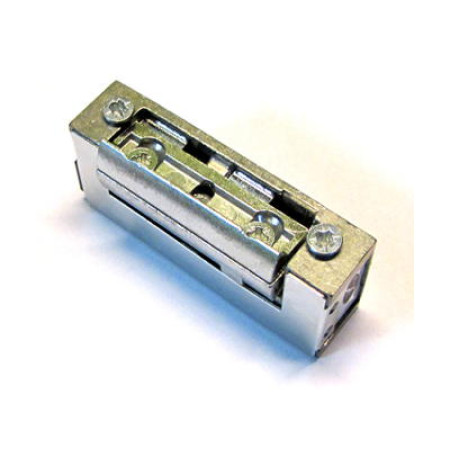

ZACZEP ELEKTRA R5 BEZ BLOK. SYMETR. wąski 16,5mm

  • Numer katalogowy: 9119
  • Producent: ELEKTRA-PLUS
  • Model: R5-12.10
  • Wymiary zaczepu: 16,5 x 29 x 67 mm
  • Pobór prądu dla 24V: -
  • Pobór prądu dla 12V: 500mA AC / 600mA DC
  • Wymiary płytki: -
  • Wymiary zwory: -

ZACZEP ELEKTRA R5 SYMETRYCZNY WĄSKI 16,5 MM

ZACZEP ELEKTRA R5 SYMETRYCZNY WĄSKI 16,5 MM

NAJWAŻNIEJSZE CECHY

  • R5 dostosowany jest do współpracy z drzwiami z profili aluminiowych i PVC
  • zaczep jest symetryczny, jeden model do drzwi lewych i prawych
  • specjalna konstrukcja rygla umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnic

PRZEZNACZENIE

PRZEZNACZENIE

Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym

OPIS

Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 17x30x69 mm. Aby dostosować zaczep R5 do współpracy z drzwiami z profili aluminiowych i PVC zmniejszono wysokość zaczepu elektromagnetycznego z 21 mm w wersji R4 na 16,5 mm w R5. Przesunięcie osi obrotu rygla w dół pozwoliło uzyskać efekt obwodowego ruchu rygla , co umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnicy. Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R5 można montować ze standardowymi szyldami firmy "Elektra Plus". Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R5 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

WERSJA ZACZEPU

Podstawowa - umożliwia odblokowanie drzwi po podaniu napięcia na cewkę. Praca zaczepu charakteryzuje się cichym brzęczeniem.

SPECYFIKACJA

SPECYFIKACJA

  • wymiary zewnętrzne obudowy: 16,5 x 29 x 67 mm
  • masa: 0,13 kg
  • maksymalna masa zaczepu z szyldem: 0,34 kg
  • dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
  • dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
  • napięcie znamionowe U: 10 ± 2V *
  • dopuszczalny czas nieprzerwanej pracy: 30 min.
  • zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
  • * pozwala zastosować transformator dzwonkowy

Cechy
Numer katalogowy 9119
Model R5-12.10
Wymiary zaczepu 16,5 x 29 x 67 mm
Pobór prądu dla 24V -
Pobór prądu dla 12V 500mA AC / 600mA DC
Wymiary płytki -
Wymiary zwory -
Rodzaj montażu Symetryczny
Napięcie zasilania Zaczepu i zwory 10 ± 2V
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent ELEKTRA-PLUS
