ZACZEP ELEKTRA R4 Z PAMIĘCIĄ Z BLOKADĄ SYMETRYCZNY 24V

  • Numer katalogowy: 7544
  • Producent: ELEKTRA-PLUS
  • Model: R4-24.40
  • Wymiary zaczepu: 21 x 29 x 67 mm
  • Pobór prądu dla 24V: 120 mA
  • Pobór prądu dla 12V: -
  • Wymiary płytki: -
  • Wymiary zwory: -

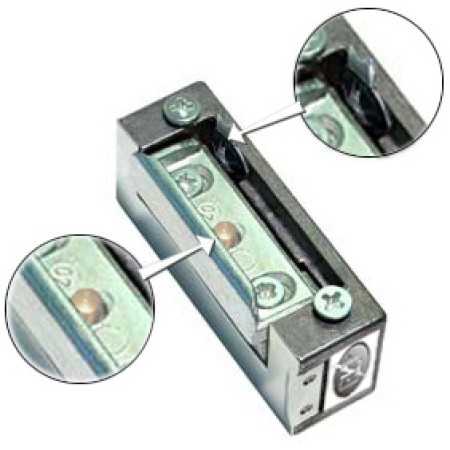

ZACZEP - RYGIEL ELEKTROMAGNETYCZNY
ELEKTRA R4 SYMETRYCZNY
Z PAMIĘCIĄ, Z BLOKADĄ

ZACZEP - RYGIEL ELEKTROMAGNETYCZNY
ELEKTRA R4 SYMETRYCZNY
Z PAMIĘCIĄ, Z BLOKADĄ

OPIS

Zaczep R4 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 22x30x69 mm (patrz rysunek obok).Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R4 można montować ze standardowymi szyldami R3 firmy "Elektra Plus".

Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych.Zaczep R4 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych.Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

WERSJA ZACZEPU

Z blokadą - działanie jak w wersji podstawowej z dodatkową funkcją blokady zapadki – przesunięcie dźwigni blokady umożliwia otwarcie drzwi na stałe, bez użycia impulsu elektrycznego. Po cofnięciu dźwigienki blokady w położenie pierwotne, zaczep pracuje jak w wersji podstawowej.

Wersja ta stosowana może być w pomieszczeniach gdzie potrzebne jest czasowe odblokowanie drzwi np.: biura, placówki usługowe w godzinach urzędowania (pomieszczenia ogólnodostępne). Po godzinach urzędowania można zaczep zablokować, wówczas dostęp jest kontrolowany za pomocą układu domofonowego.

Z pamięcią - funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego.

Funkcję tę możemy wykorzystać gdy:

  • chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
  • gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
  • proces wchodzenia przeciąga się w czasie.

UWAGA!

Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również.Praca zaczepu charakteryzuje się cichym brzęczeniem.

SPECYFIKACJA TECHNICZNA

  • wymiary zewnętrzne obudowy: 21 x 29 x 67 mm
  • masa: 0,16 kg
  • dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
  • dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
  • napięcie znamionowe U: 24 ± 2V
  • natężenie I: AC 110-140mADC 170-210mA
  • dopuszczalny czas nieprzerwanej pracy: 30 min.
  • zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu

Cechy
Numer katalogowy 7544
Model R4-24.40
Wymiary zaczepu 21 x 29 x 67 mm
Pobór prądu dla 24V 120 mA
Pobór prądu dla 12V -
Wymiary płytki -
Wymiary zwory -
Rodzaj montażu Symetryczny
Napięcie zasilania Zaczepu i zwory -
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent ELEKTRA-PLUS
