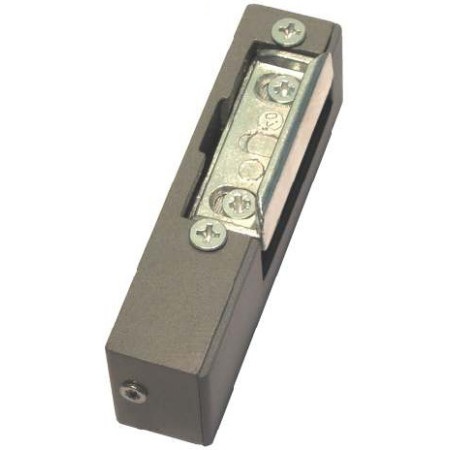

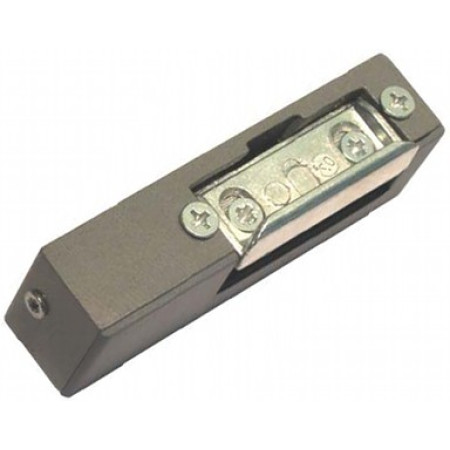

ZACZEP ELEKTRA R3 BEZ BLOKADY PRAWY

  • Numer katalogowy: 2191
  • Producent: ELEKTRA-PLUS
  • Model: R3-12.10P
  • Wymiary zaczepu: 22x28x90mm
  • Pobór prądu dla 24V: 1
  • Pobór prądu dla 12V: 300mA,
  • Wymiary płytki: -
  • Wymiary zwory: -

ZACZEP ELEKTROMAGNETYCZNY
ELEKTRA R3 PRAWY BEZ BLOKADY

ZACZEP ELEKTROMAGNETYCZNY
ELEKTRA R3 PRAWY BEZ BLOKADY
OPIS

OPIS

Zaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, prawych i lewych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych. Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 23x29x91 mm. Praca zaczepu charakteryzuje się cichym brzęczeniem.

Zmniejszenie zaczepu do podanych wymiarów zrealizowano poprzez zastosowanie układu dźwigni, dzięki temu zaczepy mieszczą się w większości ościeżnic.

Wersja zaczepu: Prawa podstawowa - umożliwia odblokowanie drzwi po podaniu napięcia na cewkę. Stosowane wszędzie tam, gdzie konstrukcja zamka drzwi uniemożliwia stosowanie standardowego (lewego) zaczepu.

Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

SPECYFIKACJA TECHNICZNA

  • Wymiary zewnętrzne obudowy: 22 x 28 x 90 mm
  • Masa: 0,20 kg
  • Maksymalna masa zaczepu z szyldem: 0,40 kg
  • Dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
  • Dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
  • Napięcie znamionowe U: 10 ± 2V * 24 ± 2V **
  • Natężenie I: AC 270-420mA DC 420-650mA
  • Dopuszczalny czas nieprzerwanej pracy: 30 min.
  • Zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu

* pozwala zastosować transformator dzwonkowy

** w wykonaniu specjalnym

Określanie drzwi lewych/prawych:

Drzwi określa się patrząc na nie od strony z której widoczne są zawiasy!

Cechy
Numer katalogowy 2191
Model R3-12.10P
Wymiary zaczepu 22x28x90mm
Pobór prądu dla 24V 1
Pobór prądu dla 12V 300mA,
Wymiary płytki -
Wymiary zwory -
Rodzaj montażu Prawy
Napięcie zasilania Zaczepu i zwory -
Gwarancja 24 miesiące
Gwarancja dla firm 12 miesięcy
Producent ELEKTRA-PLUS
