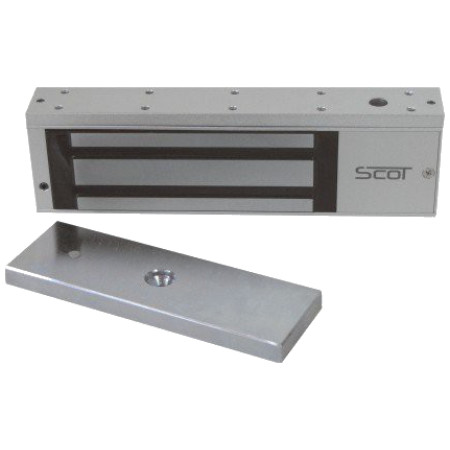

Zwora elektromagnetyczna SCOT EL-1200SL

  • Numer katalogowy: 1575
  • Producent: SCOT
  • Model: EL-1200SL
  • Wymiary zaczepu: -
  • Pobór prądu dla 24V: 300mA
  • Pobór prądu dla 12V: 600mA
  • Wymiary płytki: 185 x 60 x 13,5mm
  • Wymiary zwory: 265 x 75 x 40mm

ZWORA ELEKTROMAGNETYCZNA
SCOT EL-1200SL

ZWORA ELEKTROMAGNETYCZNA
SCOT EL-1200SL

OPIS PRZEDMIOTU

Zwory elektromagnetyczne SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów. Zwora składa się z elementu wykonawczego zawierającego elektromagnes, montowanego na ramie drzwi, oraz metalowej płytki, umieszczanej na skrzydle drzwi. Zasilona cewka elektromagnesu przyciąga płytkę zabezpieczając w ten sposób wejście. W zależności od modelu zwory maksymalny nacisk na drzwi przy którym elektromagnes przyciąga metalową płytkę wynosi 180, 280, 350, 540 kg. Zwory elektromagnetyczne stosuje się w systemach kontroli dostępu zamiennie z elektrozaczepami rewersyjnymi, czyli tam, gdzie przepisy bezpieczeństwa wymagają otwarcia drzwi po zaniku napięcia w systemie kontroli: wyjściach ewakuacyjnych, przeciwpożarowych, budynkach użyteczności publicznej. Zwora elektromagnetyczna nie posiada ruchomych elementów mechanicznych, przez co praktycznie nie występuje zużycie elementów urządzenia. Z tego względu stosowana jest w miejscach o dużym natężeniu ruchu, gdzie kontrolowane drzwi są często otwierane, eliminując konieczność stałej konserwacji. Dodatkowe uchwyty montażowe typu „L”, „ZL”, pozwalają na montaż zwory praktycznie na każdych drzwiach.

SYGNALIZACJA

Zwora elektromagnetyczna wyposażona jest w przekaźnik NC, który może być wykorzystany w systemie kontroli dostępu informując o otwarciu / zamknięciu sterowanych drzwi. Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

DIODA LED

Na obudowie zwory znajduje się dwukolorowa dioda informująca o stanie wejścia. Jeżeli drzwi są zamknięte, jest to sygnalizowane zielonym kolorem diody – jeżeli drzwi zostaną otwarte lub będą niedomknięte – dioda będzie świecić kolorem czerwonym. Jeżeli cewka zwory elektromagnetycznej nie jest zasilana (np. podczas trwania impulsu sterującego) – dioda jest wygaszona.

SPECYFIKACJA TECHNICZNA

  • Maks. nacisk na drzwi: 540 kg
  • Przeznaczenie: Wewnętrzna
  • Napięcie zasilania: 12V DC / 24V DC
  • Pobór prądu: 600mA (12V DC) / 300mA (24V DC)
  • Sygnalizacja: Tak (styk NO/NC)
  • Dioda informacyjna LED: Tak
  • Wymiary zwory (szer. x wys. x gł.): 265 x 75 x 40 mm
  • Wymiary płytki (szer. x wys. x gł.): 185 x 60 x 13,5 mm

Cechy
Numer katalogowy 1575
Model EL-1200SL
Wymiary zaczepu -
Pobór prądu dla 24V 300mA
Pobór prądu dla 12V 600mA
Wymiary płytki 185 x 60 x 13,5mm
Wymiary zwory 265 x 75 x 40mm
Rodzaj montażu Brak danych
Gwarancja 24 miesiące
Gwarancja dla firm 12 miesięcy
Producent SCOT
