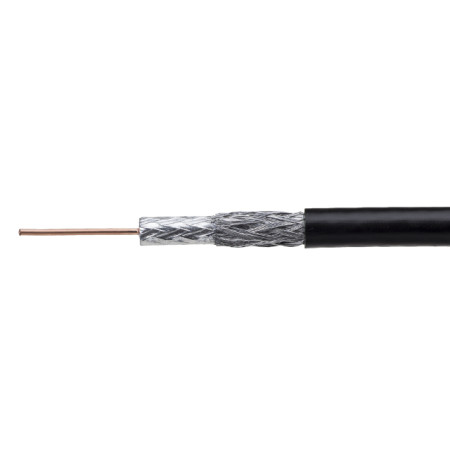

PRZEWÓD KONCENTRYCZNY TRISET-113 75 Om PE+żel Fca klasa A 1,13/4,8/6,8 100 dB

PRZEWÓD KONCENTRYCZNY TRISET-113 75 Om PE+żel Fca klasa A 1,13/4,8/6,8 100 dB - 1m

NAJWAŻNIEJSZE CECHY

• niska tłumienność
• znakomite dopasowanie
• wysoka skuteczność ekranowania
• powłoka PE

OPIS

Wysokiej jakości przewód koncentryczny Triset-113. Stosowany w instalacjach indywidualnych i zbiorowych. Kabel wykonany w płaszczu PE (polietylen), jest zatem przeznaczony do zastosowań zewnętrznych - podłączenie anten. Kabel jest żelowany. Posiada też deklarację zgodności z dyrektywą RoHS.

Rodzina kabli DIGITSAT została uznana za najlepszy Produkt Roku na Targach SatKrak 2007 w kategorii Akcesoria.

Skuteczność ekranowania powyżej 100 dB pozwala na równoległe układanie wielu kabli, co jest konieczne w dużych instalacjach z multiswitch'ami. Rdzeń kabla TRISET-113 PE o średnicy 1,13 mm jest wykonany z miedzi co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe, nie ulega korozji, nie jest sztywny. Można zatem budować w oparciu o niego bardzo rozległe sieci instalacji zbiorczych i kablowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

SPECYFIKACJA TECHNICZNA

• Rdzeń miedziany:
• Średnica rdzenia: mm,1,13,+/- 0,03
• Dielektryk fizycznie spieniany:
• Grubość dielektryka: mm,1,83,+/-0,05
• Średnica dielektryka: mm,4,8,+/-0,1
• Owalność (odkształcenie od przekroju kołowego): ,+/-2%
• Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9um:
• Szerokość: mm,18,+/-0,3
• Zakładka: mm,>3,+/-0,5
• Grubość: um,46,+/-3
• Materiał: Aluminium
• Średnica drutu: mm,0,12,+/-0,01
• Liczba drutów: szt,24 x 7,
• Kąt nawinięcia: stopnie,23,
• Płaszcz zewnętrzny:
• Materiał: PE
• Grubość: mm,0,8,+/-0,1
• Średnica: mm,6,8,+0,20/-0,05
• Kolor: ,czarny,
• Parametry elektryczne:
• Rezystancja kabla w temperaturze 20 stopni C: Om/km,16,85,+/-0,5
• Pojemność: pF/m,52,+/-1,5
• Rezystancja izolacji: MOm/km,2000,+/-3%
• Impedancja: Om,75,+/-3
• Współczynnik skrócenia fali: %,84,+/-1

• Częstotliwość [MHz]: Tłumienie teoretyczne [dB/100m],Tłumienie zmierzone [dB/100m]
• 47: 4,2,4,5
• 88: 5,4,5,8
• 174: 6,8,8,0
• 230: 8,5,9,2
• 470: 12,7,13,2
• 862: 17,3,18,1
• 950: 18,3,20,1
• 2150: 28,6,27,7
• 2400: 30,5,30,8

• Częstotliwość: MHz,5-470,470-862,862-2150,2150-2400
• Teoretyczna: dB,>=26,>=23,>=20,>=18
• Zmierzona: dB,26,9,24,21,19

• Częstotliwość: MHz,30-2400
• Współczynnik ekranowania: dB,>=100

Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++. TRISET113 PE ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A+ i A++).

• Klasa: 30-1000 MHz[dB],2-3 GHz [dB]
• C: 75,55
• B: 75,55
• A: 85,65
• A+: 95,75
• A++: 105,85
