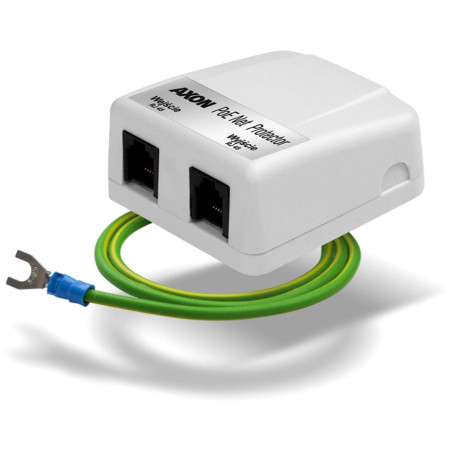

Ogranicznik przepięć AXON-POE ETHERNET

Ogranicznik przepięć AXON-POE ETHERNET

Przeznaczenie

Ogranicznik przeznaczony do ochrony urządzeń dołączonych do sieci Ethernet 10/100 Mb/s z uwzględnieniem urządzeń zasilanych po PoE.

Urządzenie zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8). Oba tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie pary przewodów. W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8.

Warunkiem poprawnej pracy AXON-POE jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE.

Specyfikacja techniczna

Tor sygnałowy - linie 1, 2, 3, 6:
Napięcie znamionowe:	5 V
Napięcie maksymalne:	6 V
Poziom ochrony układu przeciwprzepięciowego (linia-linia):	40 V
Napięcie ochrony linia-uziemienie:	600 V
Nominalny prąd wyładowczy (linia-linia):	100 A (8/20µs)
Nominalny prąd wyładowczy (linia-uziemienie):	100 A (8/20µs)
Maksymalny prąd wyładowczy (linia-linia):	135 A (8/20µs)
Maksymalny prąd wyładowczy (linia-uziemienie):	135 A (8/20µs)
Pojemność:	< 30 pF
Tor zasilania - linie 4, 5 i 7, 8:
Znamionowe napięcie zasilania:	0  ... 50 V
Maksymalne napięcie zasilania:	56 V
Prąd nominalny zasilania:	400 mA
Poziom ochrony układu przeciwprzepięciowego zasilania (linia-linia):	125 V
Napięcie ochrony linia-uziemienie:	1 kV
Nominalny prąd wyładowczy zasilania (linia-linia):	80 A (8/20µs)
Nominalny prąd wyładowczy zasilania (linia-uziemienie):	1 kA (8/20µs)
Maksymalny prąd wyładowczy zasilania (linia-uziemienie):	2.5 kA (8/20µs)
Typy gniazd:	RJ45 (8P8C)
Wymiary:	67  x 61  x 30 mm
Waga:	0.06 kg
