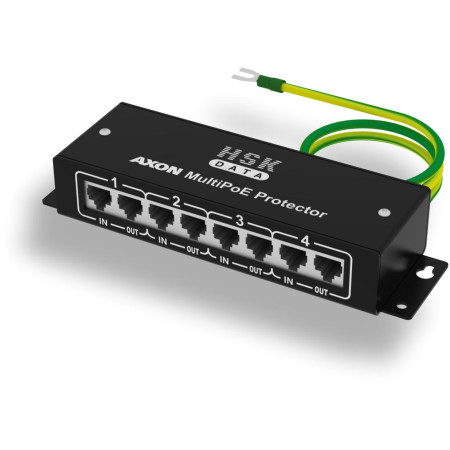

Ogranicznik przepięć AXON PoE MultiNET Protector

Ogranicznik przepięć AXON PoE MultiNET Protector

Najważniejsze cechy

Rodzina AXON PoE MultiNET Protector została zaprojektowana w celu zapewnienia ochrony przeciwprzepięciowej transmisji danych w systemach Ethernet 10/100 Mbps. Jest szczególnie przeznaczona do ochrony modemów, routerów i repeaterów zasilanych zdalnie za pomocą technologii PoE, czyli poprzez niewykorzystane pary przewodów w kablu transmisyjnym. W zależności od wersji, urządzenie posiada 4 lub 12 niezależnych kanałów, zapewniających ochronę zarówno linii sygnałowych, jak i zasilających w jednym urządzeniu.

AXON PoE MultiNET Protector RACK zawiera dwie grupy linii w każdym kanale – linie danych (linie 1-2, 3-6) oraz linie zasilania (linie 4+5, 7+8). Obie grupy są chronione przez ogranicznik przepięć, który odprowadza energię przepięcia do uziemienia oraz zabezpiecza przewody w poszczególnych parach linii. Aby zwiększyć obciążalność obwodu zasilania, linia 4 jest zwarta z linią 5, a linia 7 z linią 8.

AXON PoE MultiNET Protectory są dostępne w dwóch wersjach, co pozwala na dostosowanie konfiguracji do indywidualnych potrzeb. Obie wersje posiadają metalową obudowę, która gwarantuje wysoką odporność na różne czynniki mechaniczne oraz zapewnia ekranowanie całego obwodu ochronnego. Model AXON PoE MultiNET Protector RACK posiada metalową obudowę przystosowaną do montażu w szafach rackowych 19-calowych.

Specyfikacja techniczna

Tor sygnałowy – pary 1-2, 3-6
Napięcie znamionowe UN	5V
Napięcie maksymalne UC	6V
Poziom protekcji UP linia-linia	≤40V – 1kV/µs, C3
Poziom protekcji UP linia-uziemienie	≤600V – 1kV/µs, C3
Znamionowy prąd wyładowczy iN linia-linia	20A – 10/1000µs, C3
Znamionowy prąd wyładowczy iN linia-uziem.	20A – 10/1000µs, C3
Tor zasilania – linie 4, 5 i 7, 8
Napięcie znamionowe UN	50V
Napięcie maksymalne UC	56V
Prąd znamionowy IN	400mA
Poziom protekcji UP linia-linia	≤95V – 1kV/µs, C3
Poziom protekcji UP linia-uziemienie	≤1000V – 1.2/50µs, C2
Znamionowy prąd wyładowczy iN linia-linia	10A – 10/1000µs, C3
Znamionowy prąd wyładowczy iN linia-uziem.	2kA – 8/20µs, C2
Normy	PN-EN 61643-21
Wymiary	167x50x32mm + 0,5m przewodu uziemiającego
Obudowa / Ciężar	metalowa, lakierowana / 0,4kg
Ilość kanałów / Typ gniazd	4 / RJ45 (8P8C) ekranowane
