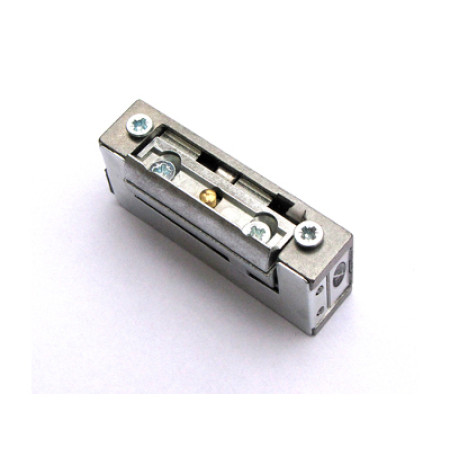

ZACZEP ELEKTRA R5 Z PAMIĘCIĄ Z BLOKADĄ SYMETRYCZNY wąski 16,5mm

  • Numer katalogowy: 7675
  • Producent: ELEKTRA-PLUS
  • Model: R5-12.40
  • Wymiary zaczepu: 16,5 x 29 x 68 mm
  • Pobór prądu dla 24V: -
  • Pobór prądu dla 12V: 600
  • Wymiary płytki: -
  • Wymiary zwory: -

ZACZEP ELEKTRA R5
Z PAMIĘCIĄ I BLOKADĄ
SYMETRYCZNY WĄSKI

ZACZEP ELEKTRA R5
Z PAMIĘCIĄ I BLOKADĄ
SYMETRYCZNY WĄSKI

NAJWAŻNIEJSZE CECHY

  • zaczep R5 dostosowany jest do współpracy z drzwiami z profili aluminiowych i PVC
  • zaczep jest symetryczny, jeden model do drzwi lewych i prawych
  • specjalna konstrukcja rygla umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnic
  • pamięć uwalnia od ciągłego trzymania guzika przy domofonie
  • blokada umożliwia odblokowanie wejścia (gdy prowadzimy działalność na placu, lub nie ma prądu)

PRZEZNACZENIE

Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym.

OPIS PRODUKTU

Aby dostosować zaczep R5 do współpracy z drzwiami z profili aluminiowych i PVC zmniejszono wysokość zaczepu elektromagnetycznego z 21 mm w wersji R4 na 16,5 mm w R5. Przesunięcie osi obrotu rygla w dół pozwoliło uzyskać efekt obwodowego ruchu rygla, co umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnicy. Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R5 można montować ze standardowymi szyldami firmy "Elektra Plus". Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R5 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą. Wersja zaczepu Z blokadą - działanie jak w wersji podstawowej z dodatkową funkcją blokady zapadki – przesunięcie dźwigni blokady umożliwia otwarcie drzwi na stałe, bez użycia impulsu elektrycznego. Po cofnięciu dźwigienki blokady w położenie pierwotne, zaczep pracuje jak w wersji podstawowej. Wersja ta stosowana może być w pomieszczeniach gdzie potrzebne jest czasowe odblokowanie drzwi np.: biura, placówki usługowe w godzinach urzędowania (pomieszczenia ogólnodostępne). Po godzinach urzędowania można zaczep zablokować, wówczas dostęp jest kontrolowany za pomocą układu domofonowego. Z pamięcią - funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego. Funkcję tę możemy wykorzystać gdy:

  • chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
  • gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
  • proces wchodzenia przeciąga się w czasie.

Szczegółowa instrukcja montażu zaczepu z pamięcią w sekcji Dokumentacja. UWAGA! Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również. Praca zaczepu charakteryzuje się cichym brzęczeniem.

PODSTAWOWE WYMIARY ZACZEPU

PODSTAWOWE WYMIARY ZACZEPU

SPECYFIKACJA TECHNICZNA

  • wymiary zewnętrzne obudowy: 16,5 x 29 x 68 mm
  • masa: 0,13 kg
  • maksymalna masa zaczepu z szyldem: 0,34 kg
  • dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
  • dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
  • napięcie znamionowe U: 10 ± 2V *
  • dopuszczalny czas nieprzerwanej pracy: 30 min.
  • zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
  • * pozwala zastosować transformator dzwonkowy:

Cechy
Numer katalogowy 7675
Model R5-12.40
Wymiary zaczepu 16,5 x 29 x 68 mm
Pobór prądu dla 24V -
Pobór prądu dla 12V 600
Wymiary płytki -
Wymiary zwory -
Rodzaj montażu Symetryczny
Napięcie zasilania Zaczepu i zwory 12V
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent ELEKTRA-PLUS
