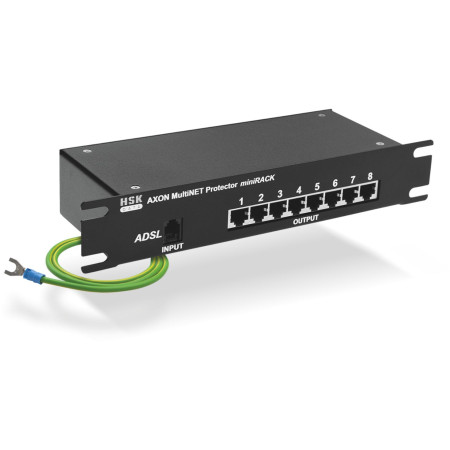

Ogranicznik przepięć AXON Multi Net Protector miniRACK 8+1

OGRANICZNIK PRZEPIĘĆ AXON-MULTINET-12 ETHERNET

Przeznaczenie

AXON Multi Net Protector miniRACK 8+1 jest przeznaczony do ochrony urządzeń dołączonych do sieci Ethernet 10/100/1000 Mb/s przed impulsowymi przepięciami oraz dodatkowo zabezpiecza linię ADSL. Urządzenie AXON Multi Net Protector miniRACK 8+1 przeznaczone jest głównie do instalacji domowych lub małych biur, w których Internet dostarczany jest jedną linią ADSL, a następnie rozdzielany na kilka linii Ethernet.

AXON Multi Net Protector miniRACK 8+1 posiada 1 tor chroniony dla zewnętrznej linii ADSL i 8 chronionych kanałów Ethernet. Zastosowane w torze ADSL elementy ochronne zapewniają odprowadzenie do ziemi energii impulsowych przepięć za pośrednictwem przewodu ochronnego PE. W torze Ethernet szybkie elementy półprzewodnikowe eliminują skutki impulsowych przepięć między liniami każdej pary przewodów, a energia przepięć odprowadzana jest do uziemienia za pośrednictwem przewodu ochronnego PE.

AXON Multi Net Protector miniRACK 8+1 przeznaczony jest do zabudowy w szafie 10-calowej.

Specyfikacja techniczna

Tor ADSL
Napięcie znamionowe UN	120V
Napięcie maksymalne UC	150V
Prąd znamionowy obciążenia IN	200mA
Poziom protekcji UP linia-uziemienie	≤1000V – 1,2/50µs, C2
Znamionowy prąd wyładowczy iN linia-uziem.	2kA – 8/20µs, C2
Chronione linie	45750
Typ gniazd	RJ11 (6P4C)
Tor Ethernet
Napięcie znamionowe UN	5V
Napięcie maksymalne UC	6V
Poziom protekcji UP linia-linia	≤40V – 1kV/µs, C3
Poziom protekcji UP linia-uziemienie	≤600V – 1kV/µs, C3
Znamionowy prąd wyładowczy iN linia-linia	20A – 10/1000µs, C3
Znamionowy prąd wyładowczy iN linia-uziem.	20A – 10/1000µs, C3
Chronione pary przewodów	1-2, 3-6, 4-5, 7-8
Ilość kanałów	8
Typ gniazd	RJ45 (8P8C) ekranowane
Obudowa	metalowa, lakierowana
Wymiary	210(255)x85x44mm
Ciężar	0,72kg
Długość przewodu uziemiającego	0,5m
Normy	PN-EN 61643-21
