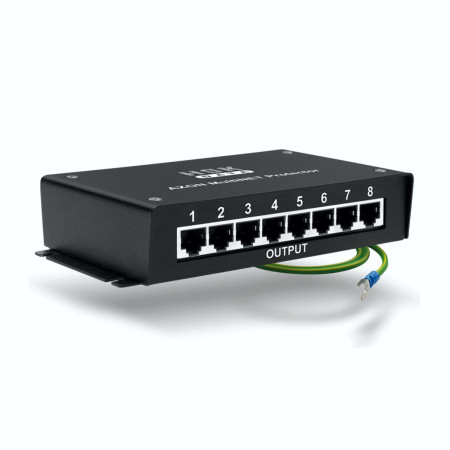

Ogranicznik przepięć AXON Multi Net Protector 8

OGRANICZNIK PRZEPIĘĆ AXON-MULTINET-8 ETHERNET

Przeznaczenie

Urządzenia rodziny AXON Multi Net Protector są przeznaczone do ochrony przed impulsowymi przepięciami urządzeń dołączonych do sieci Ethernet 10/100/1000 Mb/s. Współpracują z modemami, routerami, kartami sieciowymi i wszystkimi innymi elementami sieci Ethernet, które wykorzystują skrętkę komputerową zakończoną wtyczką RJ45. Są to jednostki wielokanałowe dedykowane do zabezpieczania serwerowni, lokalnych sieci teleinformatycznych oraz wszystkich systemów opartych na wielu liniach. Zastosowanie w urządzeniu szybkich elementów półprzewodnikowych eliminuje skutki impulsowych przepięć między liniami każdej pary przewodów, a energia przepięć odprowadzana jest do uziemienia za pośrednictwem przewodu ochronnego PE.

Urządzenie można również zamontować w szafie RACK za pomocą specjalnego uchwytu o wysokości 1U występującego w dwóch odmianach: dla jednego (W0002) lub dwóch urządzeń (W0004).

Urządzenia występują w dwóch wersjach, różniących się ilością kanałów ochronnych oraz wielkością. Posiadają metalowe obudowy lakierowane proszkowo. Kompaktowe, wielokanałowe wersje z 4 otworami montażowymi, AXON Multi Net Protector 8 są 8 kanałowe.

Urządzenie jest symetryczne. Sposób podłączenia chronionego odbiornika i linii sygnałowej do wejścia i wyjścia (IN/OUT) urządzenia jest dowolne i nie ma wpływu na jego działanie.

Specyfikacja techniczna

Typ gniazd:	8 x RJ-45 (8-pin, 4 pary)
Chronione pary przewodów:	1-2, 3-6, 4-5, 7-8
Napięcie znamionowe:	20 V
Napięcie maksymalne:	25 V
Poziom ochrony układu przeciwprzepięciowego (linia-linia):	≤ 40 V
Napięcie ochrony linia-uziemienie:	≤ 600 V
Nominalny prąd wyładowczy (linia-linia):	100 A (8/20µs)
Nominalny prąd wyładowczy (linia-uziemienie):	100 A (8/20µs)
Maksymalny prąd wyładowczy (linia-linia):	135 A (8/20µs)
Maksymalny prąd wyładowczy (linia-uziemienie):	135 A (8/20µs)
Pojemność:	≤ 20 pF
Waga:	0.44 kg
Wymiary:	162  x 90  x 37 mm
Gwarancja:	2 lata
