Zestaw BFT PHOBOS BT B40 KIT PL do bram skrzydłowych (R935359 00005 MDM 2614863)

Zestaw BFT PHOBOS BT B40 KIT PL do bram skrzydłowych (R935359 00005 MDM 2614863)

Przeznaczenie

Kompletny zestaw 24V do bram skrzydłowych o wadze skrzydła do 700 kg i długości skrzydła do 4 m.* W porównaniu do siłowników Phobos BT A, zmieniono umiejscowienie wyłączników krańcowych, które w oferowanym zestawie PHOBOS BT B są umieszczone od góry. Gdy dodamy do tego funkcję autoSET z wibracjami podczas ustawiania położeń krańcowych, to okazuje się iż praca instalatora nigdy nie była tak przyjemna.

Maksymalna odległość od osi zawiasu do krawędzi słupka w przypadku tych siłowników wynosi 14cm.

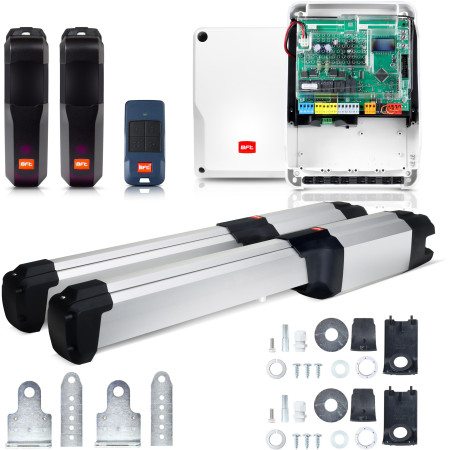

W skład zestawu wchodzi:

• Zestaw dwóch siłowników Phobos BT B40
• Centrala sterująca Thalia BT A80 DUO
• Obudowa centrali sterującej
• Fotokomórki Compacta A20-180
• 1 szt. pilota Mitto COOL C4
• Komplet akcesoriów montażowych (uchwyty, śruby, dławiki, podkładki, osłony itp.)
• Kluczyki wysprzęglające napędy

UWAGA! Standardowe uchwyty w zestawach są to proste blachy wychodzące z siłownika. Uchwyty SFR nie są częścią zestawu.

Najważniejsze cechy

• Siłowniki do bram skrzydłowych rezydencjalnych,
• Silnik zasilany napięciem 24V
• Magnetyczne wyłączniki krańcowe
• Wysprzęglenie za pomocą klucza spersonalizowanego
• Funkcja amperometrycznego wykrywania przeszkód
• Częstotliwość użytkowania - do 80 cykli na dobę
• Innowacyjne mocowania do uchwytu słupka z trzpieniem magnetycznym
• Innowacyjny system D-Track

Opis

Siłowniki do bram skrzydłowych rezydencjalnych, przeznaczone do bram o masie skrzydła do 700 kg przy długości skrzydła do 4 metrów (wersja Phobos BT B40). Posiadają silnik zasilany napięciem 24V, a bogata w funkcje centrala sterująca THALIA BT A80 DUO posiada zintegrowany dwukanałowy radioodbiornik z kodem dynamicznie zmiennym o łącznej pamięci 128 pilotów. Siłowniki te posiadają magnetyczne wyłączniki krańcowe (zarówno na otwarciu, jak i zamknięciu). Wysprzęglenie za pomocą klucza spersonalizowanego zapewnia wysoki stopień bezpieczeństwa. Podwyższa je także funkcja amperometrycznego wykrywania przeszkód. Napędy BFT PHOBOS BT B25 można użytkować w częstotliwości do 80 cykli na dobę, co jest wynikiem więcej, niż satysfakcjonującym.

Niezwykle ciekawe i innowacyjne jest także rozwiązanie mocowania do uchwytu słupka z trzpieniem magnetycznym, co zarówno usprawnia montaż, jak i poprawia estetykę instalacji, gdyż trzpień magnetyczny nie jest widoczny z zewnątrz.

Zmodernizowana została również konstrukcja nakrętki śruby pociągowej W modelach BT B śruba pociągowa jest głębiej osadzona w stosunku do starych modeli z serii BT A, przez co ograniczono możliwość przypadkowego zanieczyszczenia mechanizmu.

Napęd ten posiada system D-Track, dzięki któremu siły są optymalnie dobierane w każdym punkcie pracy automatyki. Zimą automatycznie się zwiększają, a latem zmniejszają, tak by napędy zawsze działały płynnie i wykrywały prawdziwe przeszkody.

Pilot 4-kanałowy BFT MITTO COOL C4

Oryginalny pilot 4-kanałowy marki BFT przeznaczony do większości napędów tego producenta. Kompatybilny ze wszystkimi nowymi i starymi centralami BFT.

Zmiany w stosunku do pilota MITTO B4 (D111906) to:

• Uniemożliwione kopiowanie za pomocą innych pilotów, niż BFT
• Wbudowana funkcja Replay: umożliwia kopiowanie pilota od pilota z dala od radioodbiornika (czy też centrali sterującej).
• Większe przyciski

Fotokomórki BFT Compacta A20-180 (nadajnik+odbiornik)

Fotokomórki Compacta są produktem, który skutecznie zastępuje model BFT Desme. Model Compacta A20-180 charakteryzuje się przede wszystkim regulowanym kątem widzenia w zakresie 180 stopni (+/- 90° w nadajniku i odbiorniku). Zasięg fotokomórek wynosi 20 metrów, a 10 metrów jest gwarantowanym zasięgiem we wszystkich warunkach.

Centrala sterująca BFT Thalia BT A80 DUO

Centrala sterująca THALIA BT A80 DUO z wyświetlaczem LCD przeznaczona jest do obsługi siłowników PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT i innych przeznaczonych zasilanych napięciem 24V.

Centrala Thalia BT A80 DUO zastępuje model Thalia Light. Posiada wbudowany radioodbiornik z kodem zmiennym, pamięć 128 pilotów. Programowalne wejścia-wyjścia, obsługuje dwie niezależne linie fotokomórek.

Co bardzo istotne, centrala ta nie współpracuje ze starymi pilotami Mitto B2 (D111904) i Mitto B4 (D111606).

• Obsługa elektrycznego zamka zwalniającego: TAK
• Otwieranie dla pieszych za pomocą zegara: TAK
• Czujnik oświetlenia: TAK
• Łączność: NIE
• Obsługa elektrycznego zamka magnetycznego: TAK
• Obsługa lampy sygnalizacyjnej: TAK
• Kontrola sygnalizatora świetlnego: TAK
• Obsługa krawędzi bezpieczeństwa (listw krawędziowych): TAK
• Max. moc na wyjściu: 180W
• Sygnalizacja konserwacji: TAK
• Obsługa światła powitalnego: TAK
• Konfigurowalne złącze AUX 1: TAK
• Zasilanie centrali sterującej: 220-230V
• Oświetlenie strefy: TAK
• Test fotokomórek: TAK
• Max. liczba pilotów: 128
• Obsługa oświetlenia schodów: TAK
• Funkcja furtki: TAK
• Test listw krawędziowych: TAK
• Wyświetlacz: TAK
• Konsumpcja energii w trybie standby: <0,5W
• Sygnalizacja stanu bramy: TAK
• Alarm otwarcia bramy: TAK
• Obsługa elektrozamka: TAK
• Otwieranie za pomocą zegara: TAK

Specyfikacja techniczna

• Zasilanie: 230V +/- 10% 50Hz
• Silnik: 24V
• Moc pobierana: 40W
• Max. długość skrzydła: 4 m
• Max. ciężar skrzydła: 700 kg
• Czas otwarcia: 20 sek.
• Skok roboczy: 400mm
• Max. kąt otwarcia: 124 stopnie
• Spowolnienie: TAK
• Blokada: mechaniczna
• Odblokowanie: spersonalizowany klucz
• Rodzaj wykrywania przeszkód: elektroniczne
• Reakcja na przeszkodę: D-Track
• Wyłączniki krańcowe: magnetyczne
• Temperatura pracy: od -20 C do + 55 C
• Stopień ochrony: IP X4
• Smarowanie przekładni: smar
• Tryb użytkowania: 80 cykli na dobę
• Masa siłownika: 8 kg
• Zastosowanie do słupków: stalowych, lub murowanych
• Centrala sterująca: Thalia BT A80 DUO
• Funkcja furtki: TAK
• Funkcja samouczenia (autoSET): TAK
• Spowolnienia na otwarciu i zamknięciu: TAK
• Funkcja automatycznego zamykania: TAK
• Funkcja automatycznego zamykania po przejechaniu linii fotokomórek: TAK

*WAŻNE!

Maksymalna waga skrzydła zmniejsza się wraz ze wzrostem jego długości! Skrzydło o długości 4 metrów może mieć masę max. 200 kg. Skrzydło o masie 700 kg może być długie na maksymalnie 2 metry.

*System D-Track - dynamiczna kontrola momentu obrotowego

Napęd ten posiada system D-track, będący inteligentnym systemem zarządzania momentem obrotowym, opartym na technologii mikroprocesorowej sterowników BFT.

Uzyskując dane z kilku wskaźników, system aktualizuje poziom siły potrzebnej do wykonania operacji. D-track ułatwia również instalatorowi zapewnienie certyfikatów wymaganych przez prawo.

Konwencjonalne jednostki sterujące nie odczytują dokładnej pozycji bramy i konsekwentnie stosują stałe poziomy siły, nie zapewniając stabilnej czułości na przeszkodę podczas zamykania i otwierania.

Urządzenia BFT wyposażone w system D-track rejestrują najmniejsze wahania siły bramy, lub drzwi, na przykład z powodu różnic temperatury lub zyżycia, stale dostarczając aktualny moment obrotowy do silnika.

Tradycyjna jednostka sterująca nie może wykryć tych zmian ciągu, co powoduje czasami wskazanie nieistniejących przeszkód.

System D-Track od BFT gwarantuje w ten sposób maksymalne bezpieczeństwo i doskonałe działanie sprzętu, bez względu a warunki klimatyczne i stopień zużycia mechanicznego.

*U-link - technologia BFT do komunikacji urządzeń peryferyjnych z systemami automatyki

Uniwersalny - słowo, które w pełni przedstawia esencję U-link. Jest to platforma dająca możliwość kreowania technologicznych ekosystemów i zarządzanie nimi za pomocą smartfona dzięki kartom rozszerzającym B EBA.

Po zakupie karty rozszerzającej i jej montażu w napędzie, wystarczy zainstalować w swoim smartfonie aplikację U-Control, by w pełni cieszyć się możliwościami, jakie daje rozwiązanie U-Link.

Aplikacja ta pozwala kontrolować jedno lub więcej zgodnych urządzeń poprzez protokół U-link.

• Poprzez połączenie internetowe użytkownik może otwierać, zamykać lub zatrzymać bramę bezpośrednio z poziomu smartfona, lub tabletu. Co więcej, może sprawdzić jej status w czasie rzeczywistym z dowolnej lokalizacji.
• Możesz kontrolować dostęp z niemal dowolnego miejsca. Np. możesz otworzyć lub zamknąć swoją bramę, aby umożliwić dostęp do ogrodnika, gdy Ty jesteś daleko.

Centrala BFT Thalia DUO posiada dwa wejścia U-LINK

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu - zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
