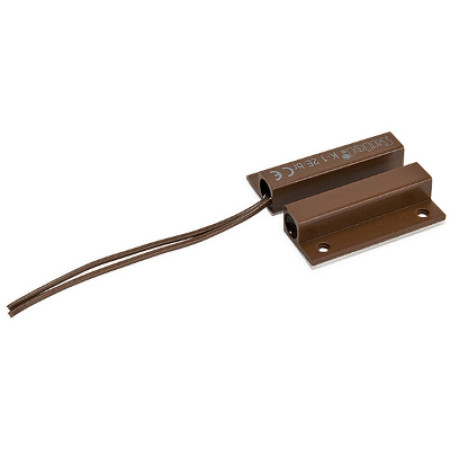

SATEL KONTAKTRON BOCZNY Z REZYSTOR. K-1 2E BR (BRĄZOWA).

KONTAKTRON
K-1 2E BR BOCZNY

OPIS PRZEDMIOTU

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu. Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie ? część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne. Wewnątrz obudowy, razem z kontaktronem, zostały umieszczone 2 rezystory 1,1 k? połączone z nim w konfiguracji 2EOL. Pozwalają one centrali na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej. Każda czujka tego typu musi być podłączona do osobnego wejścia centrali. Poszczególne czujki różnią się między sobą kształtem obudowy i sposobem mocowania. K-1 2E przystosowana jest do montażu powierzchniowego, K-2 2E i K-3 2E do montażu wpuszczanego. Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

SPECYFIKACJA TECHNICZNA

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 0,02 A
• Masa: 10 g
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 18 mm
• Odległość otwarcia styków kontaktronu: 28 mm
• Rezystancja parametryczna: 2 x 1100 Ω
