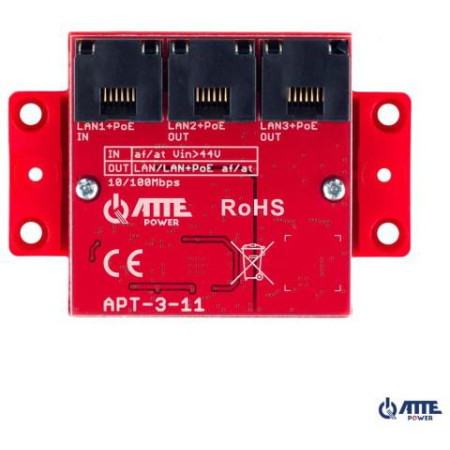

ATTE APT-3-11 Switch PoE 3 portowy 10/100Mbps, extender

  • Numer katalogowy: 45034
  • Producent: ATTE
  • Model: APT-3-11
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące
Najważniejsze cechy:

Najważniejsze cechy:

  • Wejście: 1 x PoE RJ45
  • Wyjście: 2 x PoE RJ45
  • Szybkość transmisji: 10 / 100 Mb/s
  • Zwiększenie zasięgu: 100 m
  • Zabezpieczenie przepięciowe: TAK
  • Sygnalizacja pracy: Diody LED w złączach RJ45
  • Obudowa: IP20
  • Temperatura pracy: -25...+65 °C
  • Zasilanie: 802.3af / 802.3at / Passive PoE
  • Napięcie wyjściowe: 802.3af / 802.3at / Passive PoE

Opis ATTE APT-3-11 Switch:

APT-3-11 jest niezarządzalnym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE.

Najczęściej stosowany jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3.at/af zarówno jako odbiorniki zasilania PoE jak również na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portu 2 lub 3 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Przeznaczenie ATTE APT-3-11 Switch:

Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE.

Moc przesyłana pojedynczym przewodem UTP może być wyższa niż ta specyfikowana w standardach IEEE 802.3.at/af, dzięki czemu pojedyncza gałąź zasilania obsługuje kilka kamer IP.

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.

Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

Obudowa pozwala na montaż na kilka sposobów: "tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX:

  • poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
  • z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
  • z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Przykład zastosowania APT-3-11 jako ekstender sieci LAN+PoE dla 2 kamer IP PoE

Przykład zastosowania APT-3-11 jako ekstender sieci LAN+PoE dla 4 kamer IP PoE.

Specyfikacja techniczna ATTE APT-3-11 Switch:

Port PoE IN:LAN 1 PoE 802.3af/at, PoE Passive
Porty PoE OUT:LAN 2 ... LAN 3 PoE 802.3af/at
Porty LAN 10/100Mbps:LAN 1 ... LAN 3
Porty LAN + PoE OUT 10/100Mbps:LAN 2 ... LAN 3
Napięcie wejściowe:44 ... 58 V
Napięcie wyjściowe PoE:Vout = Vin
Pobór mocy:0,3 W
Kontrola zasilania na wyjściu:Autonegocjacja
Zabezpieczenia przepięciowe:LAN 1 ... LAN 3
Zabezpieczenia przeciążeniowe:LAN 2 ... LAN 3 Zabezpieczenie nadprądowe 0,7 A
Sygnalizacja zasilania:LAN 1 (żółta) - zasilanie urządzenia
Sygnalizacja PoE:LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE
Sygnalizacja transmisji:LAN 1 ... LAN 3 (zielony) - link i transmisja danych
Zakres temperatur pracy:-25°C...+65°C
Wymiary (S x W x G):51(73) x 51 x 21 mm
Waga:0,026 kg
Stopień ochrony:IP20
Konstrukcja obudowy:Uniwersalna podstawa montażowa
Montaż:Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
Kod EAN:5902143691396
Kod PKWiU:26.30.23.0
Kod HS:8517 62
Kod CN2020:8517 62 00
