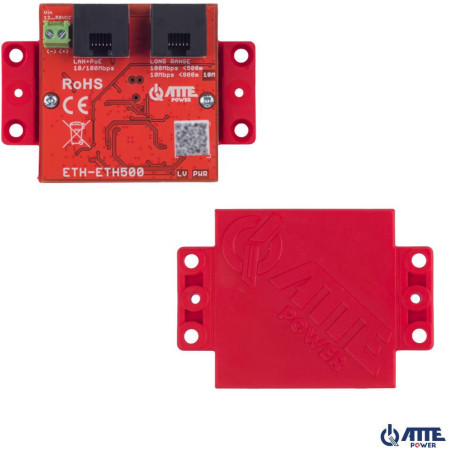

Zestaw konwerterów ATTE ETH-ETH500-SET

  • Numer katalogowy: 44282
  • Producent: ATTE
  • Model: ETH-ETH500-SET
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

Zestaw konwerterów ATTE ETH-ETH500-SET

Przeznaczenie:

ETH-ETH500-SET jest zestawem konwerterów zwiększających zasięg sieci LAN z POE. Zainstalowany pomiędzy dowolnym switchem PoE, a kamerą IP zasilaną z PoE pozwala na zwiększenie zasięgu sieci nawet do 800m z użyciem standardowego przewodu UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w oddalonych miejscach, gdzie instalacja dodatkowego okablowania jest niemożliwa bądź nieopłacalna. Stanowi ekonomiczną alternatywę dla okablowania opartego o światłowód oraz oddzielną linie zasilania. Sprawdzi się w instalacjach na rozległych terenach jak i w miejscach gdzie system monitoringu ma charakter tymczasowy gdzie koszt przygotowania okablowania ma istotne znaczenie.

Moduł ETH-ETH500 zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem przewodu UTP, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-ETH500 wraz z podpiętą kamerą. Maksymalna długość przewodów w torze LONG RANGE to 800m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.



Montaż na kilka sposobów:

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Umożliwia to instalację urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

  • z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
  • poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
  • z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
  • z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35



Przykłady zastosowań:

  • Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 250m UTP kat.5,
  • Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 500m UTP kat.,
  • Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 800m UTP kat.,
  • Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 250m UTP kat.5 dla 3 kamer,
  • Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 500m UTP kat.5 dla 2 kamer,
  • Przykład zastosowania ETH-500-SET jako ekstender sieci LAN do 800m UTP kat.,
  • Przykład zastosowania APT-4-11 jako ekstender z ETH-ETH500-SET

Specyfikacja techniczna:

  • Całkowita ilość portów: 4 Port PoE, 2 Listwy śrubowe
  • Porty PoE IN/OUT: LAN + PoE
  • Porty LAN 10/100Mbps: LAN + PoE, LAN + PoE LONG RANGE
  • Porty LAN Long Range: LAN + PoE LONG RANGE
  • Napięcie wejściowe: Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
  • Napięcie wyjściowe PoE: Vout = Vin
  • Pobór mocy: 1,35 W (cały tor)
  • Długość przewodu toru Long Range: <250m - UTP 100 Mbps Maksymalna moc 50 W PoE <500m - UTP 100 Mbps Maksymalna moc 25 W PoE <800m - UTP 10 Mbps Maksymalna moc 15 W PoE
  • Sygnalizacja przepustowości LAN: LED 10Mb – transmisja LAN w torze LONG RANGE z prędkością 10Mbps
  • Sygnalizacja zasilania: LED PWR (biały) - obecność zasilania
  • Sygnalizacja PoE: LED port RJ45 (żółty) - obecność zasilania PoE
  • Sygnalizacja transmisji: LED port RJ45 (zielony) - link i transmisja danych w torze LAN
  • Zakres temperatur pracy: -25°C...+65°C
  • Wymiary (S x W x G): 51(73) x 51 x 21 mm
  • Waga: 0,026 kg
  • Stopień ochrony: IP20
  • Konstrukcja obudowy: Uniwersalna podstawa montażowa
  • Montaż: Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
  • Kod EAN: 5902143691471
  • Kod PKWiU: 26.30.23.0
  • Kod HS: 8517 62
  • Kod CN2020: 8517 62 00

Cechy
Numer katalogowy 44282
Model ETH-ETH500-SET
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent ATTE
