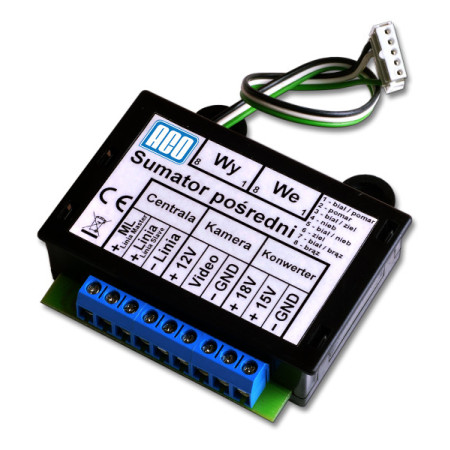

ACO CDNVSp - Sumator pośredni do systemu CDNV

ACO CDNVSP - sumator pośredni do systemu CDNV

Najważniejsze cechy

• Wymiary (mm) : 70,5x71x19,5
• Typ instalacji : Cyfrowa: skrętka cat. 5e lub 6
• Zasilanie : 15V DC / 50mA
• Pobór mocy w trybie czuwania : 0W

Wyjścia :

• 1 x gniazdo RJ45 (wyjście magistrali wideo)
• 1 x złącze EXTMOD (podłączenie centrali/panelu)
• Złącza śrubowe ARK:
• podłączenie linii audio z poprzedzającej centrali/panelu (złącze „ML”)

Wejścia :

• 1 x gniazdo RJ45 (wejście magistrali wideo)
• Złącza śrubowe ARK:
• podłączenie linii audio z centrali/panelu
• podłączenie kamery wbudowanej w panel lub modułu CDNVK (75Ω/1Vp-p, zasilanie 12V)
• podłączenie zasilania

Przeznaczenie

Sumator pośredni rozbudowujący istniejącą magistralę cyfrowego systemu wideo.

Opis produktu

• stosowany w centralach serii CDNP typu Slave z modułem CDNVK
• stosowany w panelach Inspiro wideo Slave
• stosowany w panelach Familio P z zewnętrzną kamerą
• wprowadza do magistrali systemu: zasilanie, sygnał wideo oraz linię audio
• wyprowadza z magistrali sygnał linii audio z poprzedzającej centrali/panelu (złącze „ML”)
