MODUŁ EURA VXA-45A5 SEPARATOR NAPIĘCIA

MODUŁ EURA
VXA-45A5
SEPARATOR NAPIĘCIA

NAJWAŻNIEJSZE CECHY

• integralna część systemu EURA-2EASY
• możliwość montażu na szynę din
• zwarta konsrukcja

OPIS PRZEDMIOTU

2-żyłowy system „EURA-2EASY” to wideodomofonowy system jedno- lub wielo-lokatorski, którego główną ideą jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-żyłowy oraz 1 zasilacz sieciowy mogący obsłużyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.

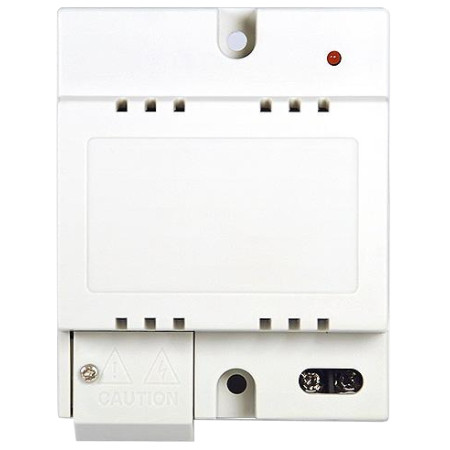

Separator napięcia i sygnału, integralna część systemu EURA-2EASY, ma za zadanie dostosować zasilanie z zasilacza VZA-53A5 lub VZA-55A5 do niespolaryzowanej 2-żyłowej szyny systemu, zawsze musi współpracować z zasilaczem typu VZA-53A5 lub VZA-55A5, napięcie wejściowe 24V DC (z zasilacza VZA-53A5 lub VZA-55A5), napięcie wyjściowe 18V DC.

FUNKCJE

• 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób podłączania obu żył jest dowolny (brak polaryzacji sygnału),
• tylko 1 centralny zasilacz w całym systemie,
• łatwa i szybka instalacja dzięki użyciu kostek zaciskowych oraz przełączników typu “DIP-switch”,
• możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu.

KONFIGURACJA

Oprócz standardowych wideobramofonów, istnieje możliwość podłączenia do systemu również kamer monitorujących CCTV. Maksymalna ilość stacji zewnętrznych lub kamer i ich możliwe konfiguracje w systemie „EURA-2EASY” to:

• 4 wideobramofony,
• 3 wideobramofony i 2 kamery do monitoringu CCTV,
• 2 wideobramofony i 4 kamery do monitoringu CCTV,
• 1 wideobramofon i 6 kamer do monitoringu CCTV,
• Maksymalnie 32 monitory , maksymalnie 4 monitory dla 1 użytkownika,
• Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,
• Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 24V DC
• Pobór mocy w stanie czuwania: 0,25 W
• Pobór mocy podczas pracy: 0,5 W
• Rodzaj komunikacji: przewodowa
• Sposób montażu: Szyna DIN
• Max. liczba lokatorów: 32
• Materiał obudowy: Tworzywo sztuczne
• Wymiary - wysokość: 70 mm
• Wymiary - szerokość: 89 mm
• Wymiary - głębokość: 45 mm
• Temperaturowy zakres pracy: -5ºC...+45ºC
• Masa netto: 0,40 kg
