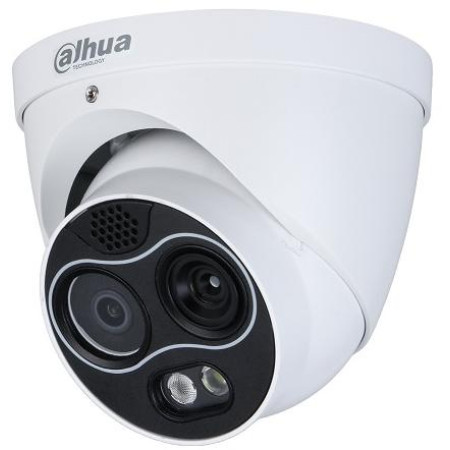

KAMERA TERMOWIZYJNA DAHUA TPC-DF1241-B2F2-S2

KAMERA TERMOWIZYJNA DAHUA TPC-DF1241-B2F2-S2

Najważniejsze cechy

• Niechłodzony detektor płaszczyzny ogniskowej z tlenku wanadu.
• 4-megapikselowy przetwornik CMOS ze skanowaniem progresywnym.
• Funkcje AI: wykrywanie ciepła, tripwire, klasyfikacja ludzi/pojazdów, wykrywanie palenia i wykrywanie połączeń.
• Zdalne zarządzanie pomocnicze.
• Podwójna fuzja obrazu (kanały widzialny i termiczny).
• Szerokie napięcie wejściowe 12 VDC ± 20% i PoE.
• Stopień ochrony IP67.

Wymiary i sposób montażu

Specyfikacja techniczna

Cieplny
Typ detektora	Detektor płaszczyzny ogniskowej niechłodzony tlenkiem wanadu
Max. Rozdzielczość	256 (H) × 192 (V)
Rozstaw pikseli	12 μm
Zakres spektralny	8 μm–14 μm
Czułość termiczna (NETD)	< 40 mK (@f/1,0, 25 Hz, 300 K)
Pole widzenia	2 mm: wys.: 87,8°; Pionowo: 63,8°
Mała odległość zdjęciowa	2 mm: 0,3 m (0,98 stopy)
Odległość wykrywania(1)	2 mm: Pojazd: 256 m (841,24 stopy);
	Człowiek: 83 m (272 stopy)
Odległość rozpoznawania(2)	2 mm: Pojazd: 63 m (206,34 stopy);
	Człowiek: 21 m (69 stóp)
Odległość identyfikacji(3)	2 mm: Pojazd: 32 m (104,15 stopy);
	Człowiek: 11 m (36 stóp)
Nuta:
(1)Odległość wykrywania: Wykrywa obiekty, ale nie może rozpoznać ich cech (obiekty muszą zajmować więcej niż 3,6 piksela obrazu).
(2)Odległość rozpoznawania: Klasyfikuje obiekty w ogólne kategorie, takie jak człowiek, pojazd (obiekt musi zajmować więcej niż 14 pikseli obrazu).
(3)Odległość identyfikacji: Klasyfikuje obiekty do określonych kategorii na podstawie ich cech, takich jak ciężarówka inżynieryjna, samochód (obiekt musi zajmować więcej niż 28 pikseli obrazu).
Otwór	F1.0
Szczegóły cyfrowe	Tak
Ulepszenie (DDE)
Zoom cyfrowy	16 poziomów
AGC	Automatycznie; Ręcznie
Redukcja szumów	2D NR; 3D NR
Odwracanie obrazu	90°; 180°; 270°
Palety kolorów	18 (biały gorący/czarny gorący/fuzja/tęcza/złota jesień/południe/żelazna czerwień/bursztyn/jadeit/zachód słońca/lodowy ogień/obraz/granat/szmaragd/wiosna/lato/jesień/zima)
Tryb fuzji	3 (Ciepły kolor; Chłodny kolor; Żelazny)
Widoczny
Przetwornik obrazu	Matryca CMOS 1/2,7 cala
Max. Rozdzielczość	2336 (H) × 1752 (V)
Piksel	4 MP
Czas otwarcia migawki elektronicznej	1/30 000 s–1 s
Min. Oświetlenie	Kolor: 0,05 luksa
	Czerń i biel: 0,005 luksa
	0 luksów (IR wł.)
Odległość oświetlenia w podczerwieni	30 m (98,43 stopy)
Sterowanie włączaniem/wyłączaniem oświetlacza podczerwieni	Automatycznie; Ręcznie
Otwór	2 mm: F2,2
Pole widzenia	2 mm: wys.: 94°; Pionowo: 72°
Kontrola ostrości	Stały
Mała odległość zdjęciowa	2 mm: 0,3 m (0,98 stopy)
Dzień/Noc	Automatyczny (ICR); Kolor; Czarno-biały
BLC	Tak
Funkcja WDR	DWDR
HLC	Tak
Balans bieli	Automatycznie; Ręcznie; Kryty; Odkryty; Śledzenia; Lampa uliczna; Naturalny
AGC	Automatycznie; Ręcznie
Redukcja szumów	2D NR; 3D NR
Stosunek sygnału do szumu	≥55 dB
Obszar zainteresowania (RoI)	Tak
Odwracanie obrazu	90°; 180°; 270°
Kompensacja ekspozycji	Tak
Inteligencja
Inteligencja ogólna	Tripwire; Wtargnięcie
Zaawansowana inteligencja	Wykrywanie rui i alarm
	Ślad zimnych i gorących punktów
	Klasyfikacja ludzi i pojazdów
	Wykrywanie palenia
	Wykrywanie połączeń
Wideo i audio
Kompresja wideo	H.265; H.264; H.264H; Format MJPEG
Rezolucja	Cieplny:
	Strumień główny: 1280 × 960 (1,3 mln); XVGA (1024 × 768);
	VGA (640 × 480); 256 × 192; 1280 × 960 (domyślnie)
	Strumień pomocniczy: VGA (640 × 480); 256 × 192; 256 × 192 (domyślnie)
	Wizualny:
	Strumień główny: 2336 × 1752; 1080p (1920 × 1080); 720p (1280 × 720); D1 (704 × 576); 2336 × 1752 (domyślnie)Strumień pomocniczy: 720p (1280 × 720); D1 (704 × 576); CIF (352 × 288); 352 × 288 (domyślnie)
Klatek	Cieplny
	50 Hz: (strumień główny) regulacja 1–25 kl./s, domyślnie 25 kl./s; (strumień pomocniczy) 1–25 kl./s z regulacją, domyślnie 15 kl./s
	60 Hz: (strumień główny) regulacja 1–30 kl./s, domyślnie 30 kl./s; (strumień pomocniczy) 1–30 kl./s z regulacją, domyślnie 15 kl./s
	Wizualny
	50 Hz: (strumień główny) regulacja 1–25 kl./s, domyślnie 25 kl./s; (strumień pomocniczy) 1–25 kl./s z regulacją, domyślnie 15 kl./s
	60 Hz: (strumień główny) regulacja 1–30 kl./s, domyślnie 30 kl./s; (strumień pomocniczy) 1–30 kl./s z regulacją, domyślnie 15 kl./s
Kompresja dźwięku	G.711a; G.711mu; PCM
Sieć
Protokół	Protokół HTTPS; Protokół HTTP; TCP; ARP; RTSP; Współczynnik RTP; UDP; Zegar czasu rzeczywistego; SMTP; FTP; Protokół DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; Funkcja QoS; UPnP; NTP
Pamięć masowa typu Edge	Karta Micro SD (256 G)
Interoperacyjność	ONVIF; CGI; DaHua SDK
Przeglądarka	IE: IE 8 i nowsze
	Google: 42 i starsze
	Firefox: 42 i starsze wersje
Użytkownik/Host	10
Bezpieczeństwo	Autoryzowana nazwa użytkownika i hasło; załączony adres MAC; szyfrowany protokół HTTPS; IEEE 802.1x; Kontrolowany dostęp do sieci
Port
Sieć	1 × gniazda RJ-45 (10/100 Base-T)
Wejście audio	1
Wyjście audio	1
Wejście alarmowe	1
Wyjście alarmowe	1
Złącze RS-485	1 para
Moc
Zasilacz	12 V DC, 1,2 A ± 20%; Poe
Pobór	Podstawowy: <4,5 W (12 VDC, dioda LED wyłączona); 4,8 W (PoE)
	Maks.: <10,1 W (12 V DC, dioda LED włączona, grzałka włączona); 12,3 W (PoE)
Środowisko
Temperatura	Od –30°C do +60°C (od –22°F do +140°F)
Temperatura przechowywania	Od –30°C do +70°C (od –22°F do +158°F)
Wilgotność	≤95%
Ochrona	Stopień ochrony IP67
Struktura
wymiary produktu	122 mm × 122 mm × 112 mm (4,80" × 4,80" × 4,41")
	(dł. × szer. × wys.)
Wymiary opakowania	155 mm × 155 mm × 135 mm (6,10" × 6,10" × 5,31")
	(dł. × szer. × wys.)
Waga netto	≤0,85 kg (1,87 funta)
Waga brutto	≤1 kg (2,20 funta)
Odległość wykrywania ciepła
Ogniskowa	Max. Odległość
2 mm	25 m (82,02 stopy)
Nuta:
Tabela przedstawia zmierzone odległości uzyskane przy użyciu rozmiaru docelowego
0,2 m × 0,2 m do testowania w środowisku, w którym temperatura wynosi 23 °C, a wilgotność względna jest niższa niż 60%.
Tabela ma wyłącznie charakter poglądowy. Odległości w nim zależą od rzeczywistych warunków, w tym warunków atmosferycznych, wielkości celu, miejsca instalacji i innych.
Odległość ochrony obwodowej
Ogniskowa	Odległość (człowiek)	Odległość (pojazd)
2 mm	14 m (45,93 stopy)	42 m (137,80 stopy)
Nuta:
W tabeli wyświetlane są zmierzone odległości uzyskane przy użyciu rozmiarów docelowych
1,8 m × 0,5 m (człowiek) i 1,4 m × 4 m (pojazd) do badania w środowisku, w którym temperatura wynosi 23 °C, a wilgotność względna jest niższa niż 60%.
Tabela ma wyłącznie charakter poglądowy. Odległości w nim zależą od rzeczywistych warunków, w tym warunków atmosferycznych, wielkości celu, miejsca instalacji i innych.
