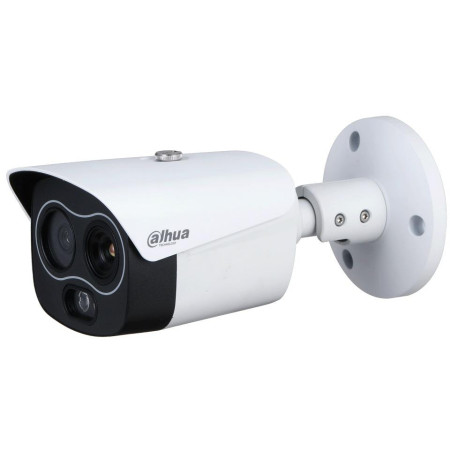

KAMERA TERMOWIZYJNA DAHUA TPC-BF1241-TB10F12-S2

  • Numer katalogowy: 42447
  • Producent: DAHUA
  • Model: TPC-BF1241-TB10F12-S2
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy

KAMERA TERMOWIZYJNA DAHUA TPC-BF1241-TB10F12-S2

Najważniejsze cechy

Najważniejsze cechy

  • Niechłodzony detektor płaszczyzny ogniskowej z tlenku wanadu.
  • 4-megapikselowa matryca CMOS ze skanowaniem progresywnym.
  • Funkcje AI: wykrywanie ciepła, tripwire, klasyfikacja ludzi/pojazdów,
  • wykrywanie palenia i wykrywanie połączeń.
  • Zakres pomiaru temperatury od -20 °C do +550 °C.
  • Elastyczne reguły i alarmy.
  • Zdalne zarządzanie urządzeniami pomocniczymi.
  • Podwójna fuzja obrazu (kanały widzialny i termiczny).
  • Szerokie napięcie wejściowe 12 VDC ± 20% i PoE.
  • Stopień ochrony IP67

Wymiary i sposób montażu

Wymiary i sposób montażu
Wymiary i sposób montażu

Specyfikacja techniczna

Cieplny
Typ detektoraDetektor płaszczyzny ogniskowej niechłodzony tlenkiem wanadu
Max. Rozdzielczość256 (H) × 192 (V)
Rozstaw pikseli12 μm
Zakres spektralny8 μm–14 μm
Czułość termiczna (NETD)< 40 mK (@f/1,0, 25 Hz, 300 K)
Pole widzenia10 mm: H: 17,3°; Pionowa kąt pionowy: 13,1°
Mała odległość zdjęciowa10 mm: 2 m (6,56 stopy)
Odległość wykrywania(1)10 mm: Pojazd: 1 282 m (4 206,20 ft);
Człowiek: 417 m (1,368 stóp)
Odległość rozpoznawania(2)10 mm: Pojazd: 314 m (1 031,71 ft);
Człowiek: 107 m (351 stóp)
Odległość identyfikacji(3)10 mm: Pojazd: 159 m (520,77 stopy);
Człowiek: 54 m (177 stóp)
Nuta:
(1)Odległość wykrywania: Wykrywa obiekty, ale nie może rozpoznać ich cech (obiekty muszą zajmować więcej niż 3,6 piksela obrazu).
(2)Odległość rozpoznawania: Klasyfikuje obiekty w ogólne kategorie, takie jak człowiek, pojazd (obiekt musi zajmować więcej niż 14 pikseli obrazu).
(3)Odległość identyfikacji: Klasyfikuje obiekty do określonych kategorii na podstawie ich cech, takich jak ciężarówka inżynieryjna, samochód (obiekt musi zajmować więcej niż 28 pikseli obrazu).
OtwórF1.0
Szczegóły cyfroweTak
Ulepszenie (DDE)
Zoom cyfrowy16 poziomów
AGCAutomatycznie; Ręcznie
Redukcja szumów2D NR; 3D NR
Odwracanie obrazu90°; 180°; 270°
Palety kolorów18 (biały gorący/czarny gorący/fuzja/tęcza/złota jesień/południe/żelazna czerwień/bursztyn/jadeit/zachód słońca/lodowy ogień/obraz/granat/szmaragd/wiosna/lato/jesień/zima)
Tryb fuzji3 (Ciepły kolor; Chłodny kolor; Żelazny)
Widoczny
Przetwornik obrazuMatryca CMOS 1/2,7 cala
Max. Rozdzielczość2336 (H) × 1752 (V)
Piksel4 MP
Czas otwarcia migawki elektronicznej1/30 000 s–1 s
Min. OświetlenieKolor: 0,05 luksa
Czerń i biel: 0,005 luksa
0 luksów (IR wł.)
Odległość oświetlenia w podczerwieni30 m (98,43 stopy)
Sterowanie włączaniem/wyłączaniem oświetlacza podczerwieniAutomatycznie; Ręcznie
Otwór12 mm: F2,0
Pole widzenia12 mm: H: 22°; Pionowo: 16,6°
Kontrola ostrościStały
Mała odległość zdjęciowa12 mm: 2,5 m (8,2 stopy)
Dzień/NocAutomatyczny (ICR); Kolor; Czarno-biały
BLCTak
Funkcja WDRDWDR
HLCTak
Balans bieliAutomatycznie; Ręcznie; Kryty; Odkryty; Śledzenia; Lampa uliczna; Naturalny
AGCAutomatycznie; Ręcznie
Redukcja szumów2D NR; 3D NR
Stosunek sygnału do szumu≥55 dB
Obszar zainteresowania (RoI)Tak
Odwracanie obrazu90°; 180°; 270°
Kompensacja ekspozycjiTak
Inteligencja
Inteligencja ogólnaTripwire; Wtargnięcie
Zaawansowana inteligencjaWykrywanie rui i alarm
Ślad zimnych i gorących punktów
Klasyfikacja ludzi i pojazdów
Wykrywanie palenia
Wykrywanie połączeń
Inteligencja
Zakres temperaturTryb niskiej temperatury:
Od –20°C do +150°C (od –4°F do +302°F)
Tryb wysokiej temperatury:
Od 0°C do +550°C (od +32°F do +1022°F)
Dokładność temperaturyMaksymalna (± 2 °C, ± 2%) Temperatura pracy:
Od –20°C do +50°C (od –4°F do +122°F)
Tryb temperaturowyMiejsce: 12
Linia: 12
Powierzchnia: 12
Obsługa 12 reguł jednocześnie
Wideo i audio
Kompresja wideoH.265; H.264; H.264H; Format MJPEG
RezolucjaCieplny:
Strumień główny: 1280 × 960 (1,3 mln); XVGA (1024 × 768);
VGA (640 × 480); 256 × 192; 1280 × 960 (domyślnie)
Strumień pomocniczy: VGA (640 × 480); 256 × 192; 256 × 192 (domyślnie)
Wizualny:
Strumień główny: 2336 × 1752; 1080p (1920 × 1080); 720p (1280 × 720); D1 (704 × 576); 2336 × 1752 (domyślnie)Strumień pomocniczy: 720p (1280 × 720); D1 (704 × 576); CIF (352 × 288); 352 × 288 (domyślnie)
KlatekCieplny
50 Hz: (strumień główny) regulacja 1–25 kl./s, domyślnie 25 kl./s; (strumień pomocniczy) 1–25 kl./s z regulacją, domyślnie 15 kl./s
60 Hz: (strumień główny) regulacja 1–30 kl./s, domyślnie 30 kl./s; (strumień pomocniczy) 1–30 kl./s z regulacją, domyślnie 15 kl./s
Wizualny
50 Hz: (strumień główny) regulacja 1–25 kl./s, domyślnie 25 kl./s; (strumień pomocniczy) 1–25 kl./s z regulacją, domyślnie 15 kl./s
60 Hz: (strumień główny) regulacja 1–30 kl./s, domyślnie 30 kl./s; (strumień pomocniczy) 1–30 kl./s z regulacją, domyślnie 15 kl./s
Kompresja dźwiękuG.711a; G.711mu; PCM
Sieć
ProtokółProtokół HTTPS; Protokół HTTP; TCP; ARP; RTSP; Współczynnik RTP; UDP; Zegar czasu rzeczywistego; SMTP; FTP; Protokół DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; Funkcja QoS; UPnP; NTP
Pamięć masowa typu EdgeKarta Micro SD (256 G)
InteroperacyjnośćONVIF; CGI; DaHua SDK
PrzeglądarkaIE: IE 8 i nowsze
Google: 42 i starsze
Firefox: 42 i starsze wersje
Użytkownik/Host10
BezpieczeństwoAutoryzowana nazwa użytkownika i hasło; załączony adres MAC; szyfrowany protokół HTTPS; IEEE 802.1x; Kontrolowany dostęp do sieci
Port
Sieć1 × gniazda RJ-45 (10/100 Base-T)
Wejście audio1
Wyjście audio1
Wejście alarmowe1
Wyjście alarmowe1
Złącze RS-4851 para
Moc
Zasilacz12 VDC ± 20%; Poe
PobórPodstawowy: <4,5 W (12 VDC, dioda LED wyłączona); 4,8 W (PoE)
Maks.: <10,1 W (12 V DC, dioda LED włączona, grzałka włączona); 12,3 W (PoE)
Środowisko
TemperaturaOd –30°C do +60°C (od –22°F do +140°F)
Temperatura przechowywaniaOd –30°C do +70°C (od –22°F do +158°F)
Wilgotność≤95%
OchronaStopień ochrony IP67
Struktura
wymiary produktu205,5 mm × 90,4 mm × 90,1 mm (8,09 cala × 3,56 cala × 3,55 cala) (dł. × szer. × wys.)
Wymiary opakowania279 mm × 187 mm × 138 mm (10,98" × 7,36" × 5,43")
(dł. × szer. × wys.)
Waga netto≤0,9 kg (1,98 funta)
Waga brutto≤1,3 kg (2,87 funta)
Odległość wykrywania ciepła
OgniskowaMax. Odległość
10 mm123 m (403,54 stopy)
Nuta:
Tabela przedstawia zmierzone odległości uzyskane przy użyciu rozmiaru docelowego
0,2 m × 0,2 m do testowania w środowisku, w którym temperatura wynosi 23 °C, a wilgotność względna jest niższa niż 60%.
Tabela ma wyłącznie charakter poglądowy. Odległości w nim zależą od rzeczywistych warunków, w tym warunków atmosferycznych, wielkości celu, miejsca instalacji i innych.
Zakres pomiaru temperatury
OgniskowaMin. OdległośćMax. Odległość
10 mm3 m (9,84 stopy)12 m (39,37 stopy)
Nuta:
Tabela przedstawia zmierzone odległości uzyskane przy użyciu rozmiaru docelowego
0,1 m × 0,1 m do badania w środowisku, w którym temperatura wynosi 23 °C, a wilgotność względna jest niższa niż 60%.
Tabela ma wyłącznie charakter poglądowy. Odległości w nim zależą od rzeczywistych warunków, w tym warunków atmosferycznych, wielkości celu, miejsca instalacji i innych.
