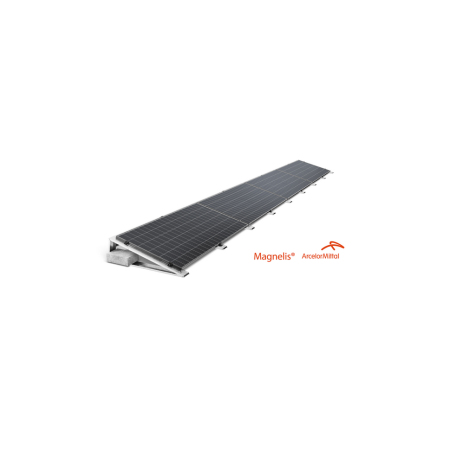

System CORAB PB-096.1 1KPL L2919 15 stopni poziom zewnętrzny

System CORAB PB-096.1 1KPL L2919 15 stopni poziom zewnętrzny

Przeznaczenie

Komplet elementów służący do wykonania konstrukcji wsporczej dużych modułów fotowoltaicznych na dachu płaskim. Instalacja możliwa jest poprzez odpowiednio dobrany system balastowy. Nachylenie modułów fotowoltaicznych wynosi 15 stopni. Konstrukcja jest dedykowana do instalacji zorientowanych w kierunku południowym. System zawiera podpory przystosowane do zewnętrznych krawędzi modułu. W celu uzyskania kompletnego systemu, należy dobrać odpowiedni wspornik wewnętrzny.

Zestaw składa się z:

-5 szt. - WSPORNIK TRÓJKĄTNY 15 STOPNI ZEWNĘTRZNY (ROZŁOŻONY) L2919 (nr indeksu: XPF_PB096.1.001)

-10 szt. - ŚRUBA Z ŁBEM WALCOWYM M8X20 DIN 912 A2 (nr indeksu: M485)

-10 szt. - PODKŁADKA PODATNA TYP "S" M8 DIN9250 A2 (nr indeksu: M1070)

-10 szt. - PODKŁADKA OKRĄGŁA 8,4 DIN 125 A A2 (nr indeksu: M484)

-10 szt. - NAKRĘTKA MŁOTKOWA KONTRUJĄCA 12X60X5 ZAGIĘTA (nr indeksu: Y_NAK005)

-10 szt. - BLACHOWKRĘT 6X25 Z GWINTEM PODWÓJNYM A2 + PODKŁADKA Z EPDM (nr indeksu: M529)

Opakowanie nie zawiera elementów takich jak:

-ZATRZASK WCISKANY PUSH IN (nr indeksu: M950),

-WSPORNIK TRÓJKĄTNY 15 STOPNI WEWNĘTRZNY (ROZŁOŻONY) L2919 (nr indeksu: XPF_PB096.1.002),

-WIATROWNICE.

W przypadku instalacji balastowej:

-SYSTEM BALASTOWY.

Obsługiwane konstrukcje:

PB-096
