AJAX ocBridge Plus - black

  • Numer katalogowy: 39087
  • Producent: AJAX SYSTEMS
  • Model: 38202.14.NC1
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące
ocBridge Plus

ocBridge Plus

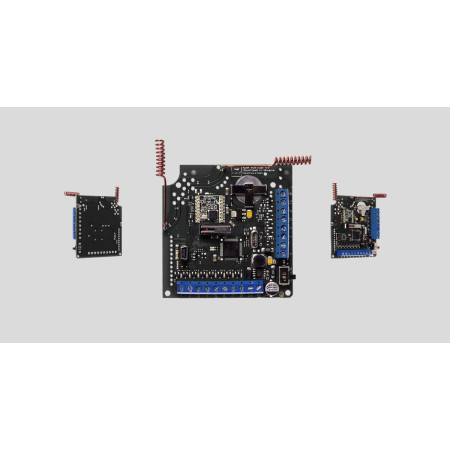

Moduł odbiornika do podłączenia czujników Ajax do przewodowych i hybrydowych systemów alarmowych. Urządzenie jest zintegrowane z jednostką centralną obsługującą przewodowe obszary bezpieczeństwa.

  • Wysyła sygnał uruchomienia przy użyciu styków bezpotencjałowych
  • Może pracować w trybie impulsowym lub bistabilnym
  • Regulacja poprzez konfigurator w komputerze

Zasada działania

Po aktywowaniu czujnika urządzenie zamyka lub otwiera wyjścia tranzystora. Przewodowa jednostka centralna rejestruje zdarzenie i uruchamia alarm.

Funkcje

Funkcje

Urządzenie umożliwia podłączenie czujnika, przeprowadzanie testów komunikacji radiowej i obszarów wykrywania przy pomocy komputera.

Instalacja i montaż

Urządzenie instaluje się w obudowie przewodowej jednostki centralnej, w szczelnej obudowie lub plastikowej skrzynce.

Dane techniczne

KlasyfikacjaOdbiornik czujników radiowych
Metoda instalacjiWewnątrz
KompatybilnośćPrzewodowe i hybrydowe systemy alarmowe
Liczba obszarów bezpieczeństwa8
Liczba obszarów usługi4
PętleNO/NC, EOL, 2EOL
Maksymalna liczba czujników99
Obsługiwane urządzeniaMotionProtect
MotionProtect Plus
CombiProtect
DoorProtect
FireProtect
FireProtect Plus
LeaksProtect
Ajax SpaceControl
GlassProtect
Czas dostarczenia sygnału alarmowego0,15 s
ZasilaczStyki +/uziemienie
Napięcie zasilania8—14 V DC
miniUSB — 5 V (tylko do konfiguracji)
Protokół radiowy JewellerZasięg komunikacji z czujnikami — do 2000 m w otwartym terenie
Dwukierunkowa komunikacja z czujnikami
Pasma częstotliwości radiowych:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
(zależnie od regionu sprzedaży)
Samoregulacja mocy wyjściowej sygnału radiowego — do 25 mW
Szyfrowanie blokowe oparte na algorytmie AES
Okres próbkowania urządzenia — 12−300 s
Możliwość podłączenia zewnętrznej antenyTak
Funkcja aktualizacji oprogramowaniaTak
Dopuszczalna temperatura pracyOd –10°С do +40°С
Dopuszczalna wilgotnośćDo 90%
Zabezpieczenie przed sabotażemZabezpieczenie przed oszustwem
Wykrywanie zakłóceń
Manipulacja
Konfiguracja i testowaniePrzez konfigurator w komputerze
Aktualna wersja oprogramowania sprzętowego5.57.1.5
Zaktualizuj oprogramowanie sprzętowe ocBridge Plus przez konfigurator, jeśli nie możesz podłączyć kompatybilnych urządzeń Ajax do modułu integracji.
InterfejsminiUSB
Wymiary95 × 92 × 18 mm
Waga139 g
GwarancjaNaprawa i wymiana możliwe w ciągu 24 miesięcy od daty sprzedaży
Pełny zestawocBridge Plus
Zestaw instalacyjny
Instrukcja użytkownika

Cechy
Numer katalogowy 39087
Model 38202.14.NC1
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent AJAX SYSTEMS
