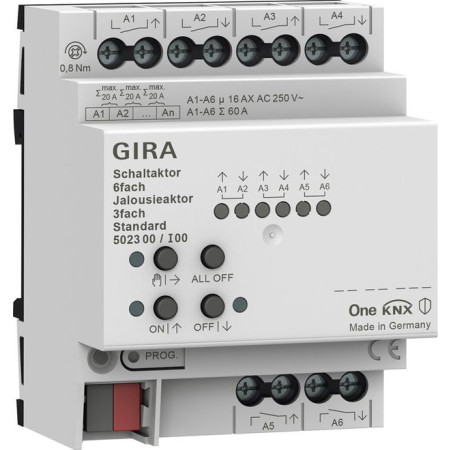

GIRA aktor przekaźnikowy/żaluzjowy 6x/3x 16 A standard KNX ONE 502300

  • Numer katalogowy: 37883
  • Producent: GIRA
  • Model: 502300
  • Krótki opis: Przekaźniki separowane: 6x 16A 230VAC; Medium: KNX-TP; 6x Oświetelnie / 3x Rolety i żaluzje
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące
Myślenie perspektywiczne i komfort

Myślenie perspektywiczne i komfort

Nowoczesna technika wyposażenia budynku podnosi jakość życia dzięki inteligentnym funkcjom. Dzięki nowemu systemowi inteligentnego domu Gira KNX można łatwo osiągnąć większy komfort, wyższe bezpieczeństwo i większą efektywność energetyczną.

Aktor przełączająco żaluzjowy GIRA

GIRA Aktor przekaźnikowy/żaluzjowy 6x/3x 16 A to wszechstronne urządzenie, które oferuje wiele funkcji pozwalających na inteligentne sterowanie zarówno żaluzjami, jak i innymi odbiornikami elektrycznymi. Dzięki jego parametryzowalnej pracy, można łatwo dostosować go do różnych zastosowań.

Pierwsza funkcja, którą warto podkreślić, to możliwość sparametryzowania trybu pracy. Urządzenie umożliwia zarówno obsługę żaluzji, rolet, markiz, okien dachowych, jak i przełączanie innych urządzeń. Co więcej, można również połączyć sąsiednie wyjścia żaluzji w jedno, co ułatwia sterowanie grupą żaluzji jednocześnie. Przykładowo, można skonfigurować żaluzje A1 i A2, żaluzje A3 i A4, oraz przełączanie A5 i A6 na jednym urządzeniu.

Kolejną istotną funkcją jest możliwość opóźnienia komunikatów zwrotnych lub stanu. Po przywróceniu zasilania lub zakończeniu programowania, można ustawić globalne opóźnienie wysyłania tych komunikatów. Dzięki temu unika się nadmiernego obciążenia magistrali KNX i zapewnia płynne działanie systemu.

Funkcje sterowania żaluzjami

Funkcje sterowania żaluzjami

  • Możliwość parametryzacji trybu pracy: Obsługa żaluzji, rolet, markiz, okien dachowych lub klap wentylacyjnych.
  • Oddzielnie parametryzowane czasy przesuwania zasłony z wydłużeniem czasu przesuwania dla ruchu do górnej pozycji krańcowej.
  • W przypadku żaluzji listwowych można niezależnie ustawić czasu ruchu listew.
  • Możliwość ustawienia czasu przełączania przy zmianie kierunku i czasów pracy krótko- i długotrwałej (Step, Move).
  • Komunikat zwrotny pozycji zasłony lub listew żaluzji. Ponadto można zgłaszać nieprawidłową pozycję zasłony lub ruch napędu.
  • Przyporządkowania do maksymalnie 5 różnych funkcji bezpieczeństwa (3 alarmy wiatrowe, 1 alarm deszczowy, 1 alarm mrozowy), do wyboru z nadzorem cyklicznym. Funkcje bezpieczeństwa (obiekty, czasy cyklu, priorytet) są tworzone dla wszystkich wyjść w zależności od urządzenia. Przyporządkowanie poszczególnych wyjść do funkcji bezpieczeństwa i reakcji bezpieczeństwa może być parametryzowane w zależności od kanału.
  • Możliwość realizacji funkcji blokady dla każdego wyjścia żaluzji.
  • Prosta ochrona przeciwsłoneczna: Funkcja ochrony przeciwsłonecznej ze stałą i zmienną pozycją kurtyny lub listew na początku lub na końcu funkcji może być aktywowana oddzielnie w przypadku każdego wyjścia.
  • Możliwość ustawienia maks. 16 scen wewnętrznych na każde wyjście.
  • Funkcja pamięci scen: Dodatkowe informacje wizualne.
  • Funkcja zmierzchowa.
  • Komunikaty o stanie górnego i dolnego położenia krańcowego.

Funkcje zaawansowane

Funkcje zaawansowane

Urządzenie zostało również wyposażone w diody stanu, które umożliwiają ręczną obsługę wyjść niezależnie od KNX. Dzięki temu użytkownik może łatwo kontrolować urządzenie bez konieczności korzystania z systemu sterowania. Dodatkowo, diody stanu są zaprojektowane w sposób energooszczędny, aby zminimalizować zużycie energii.

Funkcja rozszerzonej obsługi ręcznej jest kolejnym atutem tego urządzenia. Pozwala ona na łatwe przełączanie między trybem pracy żaluzji a trybem przełączania jeszcze przed uruchomieniem ETS. To daje użytkownikowi elastyczność w korzystaniu z urządzenia i umożliwia dostosowanie go do różnych scenariuszy.

Ostatnim aspektem, który warto podkreślić, jest funkcja pamięci scen. Urządzenie pozwala na ustawienie maksymalnie 16 scen wewnętrznych dla każdego wyjścia. Dzięki temu można łatwo zaprogramować różne ustawienia i scenariusze działania, co umożliwia automatyzację i personalizację sterowania urządzeniami elektrycznymi.

GIRA Aktor przekaźnikowy/żaluzjowy 24x/12x 16 A jest niezawodnym i zaawansowanym urządzeniem, które oferuje szeroki zakres funkcji i możliwości sterowania żaluzjami oraz innymi odbiornikami elektrycznymi. Dzięki jego parametryzowalności i elastyczności, użytkownik może dostosować jego działanie do indywidualnych potrzeb i preferencji.

Funkcje z Gira One system

Funkcje z Gira One system

  • Aktor do włączania odbiorników lub sterowania pracą żaluzji, rolety, markizy, okna dachowego.
  • W trybie żaluzji sąsiednie wyjścia (A1/A2, A3/A4...) są łączone w jedno wyjście żaluzji.
  • Możliwa jest praca mieszana na jednym aktorze (np. żaluzje A1 i A2, żaluzje A3 i A4, przełączanie A5, przełączanie A6 itp.).
  • Ręczne uruchamianie wyjść.
  • Programowanie i uruchamianie za pomocą asystenta Gira Project Assistant (GPA) od wersji 5.0 (dostępna od 03/2023 r.).
  • Szyfrowana transmisja danych między urządzeniami Gira One.

Standard KNX

Standard KNX

KNX jest standardem komunikacji w inteligentnych systemach domowych i budynkowych. Opiera się na otwartym protokole, który umożliwia integrację różnych urządzeń elektrycznych i systemów sterowania w jedną spójną sieć. Dzięki KNX możliwe jest zarządzanie oświetleniem, ogrzewaniem, klimatyzacją, roletami, alarmem i wieloma innymi aspektami inteligentnego domu lub budynku. System KNX zapewnia elastyczność i skalowalność, umożliwiając dodawanie i usuwanie urządzeń oraz ich konfigurację bez konieczności ingerencji w instalację elektryczną. Dzięki temu użytkownicy mogą dostosować swoje systemy do zmieniających się potrzeb i preferencji. Ponadto KNX jest wszechstronny, obsługując różne media transmisji, takie jak przewody zwykłe, falowody czy bezprzewodowe rozwiązania. To sprawia, że KNX jest popularnym wyborem w branży automatyki budynkowej, oferując zaawansowane możliwości sterowania, oszczędność energii i wygodę użytkowania.

Dane techniczne

Gira One Medium: Skrętka YCYM 2 x 2 x 0,8

Medium KNX: TP256

Napięcie probiercze: 4 kV (przewód magistralny KNX/EIB)

Napięcie znamionowe

- KNX: DC 21 do 32 V SELV

Zdolność łączenia: AC 250 V, 16 A / AC1

Maksymalny prąd załączania: 800 A (200 µs), 165 A (20 ms)

Obciążalność prądowa sąsiednich wyjść: Razem 20 A

Moc przyłączeniowa

- Omowe obciążenie: 3000 W

- Obciążenie pojemnościowe: 16 A, maks. 140 µF

- Silniki (żaluzja lub wentylator): 1380 W

- Żarówki: 2300 W

- Żarówki halogenowe 230 V: 2500 W

- Wysokonapięciowa żarówka LED: typ. 400 W

- transformator uzwojony: 1200 VA

- Trafo Tronic: 1500 W

- Świetlówki, nieskompensowane: 1000 VA

- Świetlówki,

układ połączeń Duo: 2300 VA

- Świetlówki, skompensowane równolegle: 1160 VA

- Lampy rtęciowe, nieskompensowane: 1000 W

- Lampy rtęciowe, skompensowane równolegle: 1160 W

Złącza

- Magistrala Gira One: Złączka przyłączeniowo-rozgałęźna

- KNX: Złączka przyłączeniowo-rozgałęźna

- Obciążenie: Zaciski śrubowe (maks. 4 mm² lub 2 x 2,5 mm²)

Pobór prądu

- Magistrala Gira One: 4 do 18 mA

Cechy
Numer katalogowy 37883
Model 502300
Krótki opis Przekaźniki separowane: 6x 16A 230VAC; Medium: KNX-TP; 6x Oświetelnie / 3x Rolety i żaluzje
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent GIRA
