SATEL PŁYTA GŁÓWNA PERFECTA 64 M

PŁYTA GŁÓWNA SATEL PERFECTA 64 M

NAJWAŻNIEJSZE CECHY

• zgodność z EN 50131 Grade 2
• podział systemu na 4 strefy
• 8 wejść programowalnych przewodowych na płycie centrali
• maksymalnie 64 wyjścia programowalne (w tym 4 wyjścia dedykowane do obsługi sygnalizatorów systemu MICRA)
• wbudowane moduły: komunikator komórkowy 2G/4G z 2 gniazdami nano-SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH), głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)

OPIS PRODUKTU

Centrala alarmowa PERFECTA 64 M przeznaczona jest do zabezpieczania obiektów, takich jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura itp. Zapewnia ochronę zgodną z wymaganiami Grade 2 EN 50131. Centralę cechuje proste konfigurowanie oraz łatwa i intuicyjna obsługa z użyciem manipulatorów, w tym modelami z ekranami dotykowymi. Funkcjami systemu alarmowego można również sterować zdalnie przy użyciu aplikacji na urządzenia mobilne PERFECTA CONTROL oraz pilotów.

Centrala PERFECTA 64 M umożliwia stworzenie instalacji przewodowej lub bezprzewodowej - podłączyć można do niej jeden z kontrolerów systemu ABAX 2 (ACU-220 lub ACU-280 pracujące w paśmie częstotliwości 868 MHz) lub PERFECTA-RF, tj. moduł systemu bezprzewodowego MICRA (pasmo częstotliwości 433 MHz). Zamiennie można podłączyć do centrali moduł obsługi pilotów INT-RX-S.

W centrali PERFECTA 64 M zastosowano moduł LTE pracujący w sieciach telefonii komórkowej 2G i 4G. Umożliwia on współpracę z aplikacją mobilną z obsługą wiadomości PUSH, zdalną konfigurację systemu z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługuje dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy braku łączności z siecią pierwszego operatora, automatycznie wybierana jest druga karta.

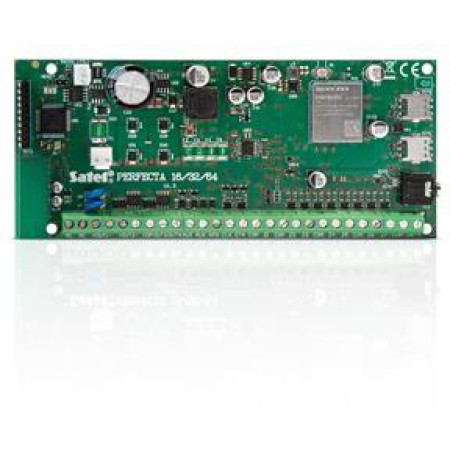

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększać przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O lub INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi). Do centrali można również podłączyć moduł sterowania strefami INT-CR. Dzięki niemu do sterowania wybranymi funkcjami systemu używać można kart i breloków zbliżeniowych.

System bazujący na centrali PERFECTA 64 M można podzielić na cztery strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Strefy mogą być od siebie niezależne lub zawierać części wspólne (wskazane wejścia).

Konfigurowanie systemu może odbywać się w dwojaki sposób: z komputera z zainstalowanym programem PERFECTA Soft (lokalnie - połączenie przez port RS-232 (TTL), zdalnie - za pośrednictwem transmisji danych w sieci komórkowej*) oraz przy pomocy manipulatora.

POZOSTAŁE CECHY

• magistrala komunikacyjna do podłączania: manipulatorów INT-TSH2, INT-TSG2, INT-KSG2R, PRF-LCD modułów rozszerzeń INT-E, INT-O, INT-ORS kontrolerów systemu bezprzewodowego ABAX 2: ACU-220 lub ACU-280** ekspandera obsługi pilotów INT-RX-S** modułów sterowania strefami INT-CR
• złącze komunikacyjne do podłączenia - modułu systemu bezprzewodowego MICRA PERFECTA-RF**
• maksymalna liczba obsługiwanych urządzeń bezprzewodowych:
• systemu ABAX 2: do 4 manipulatorów / do 48 czujek, sygnalizatorów lub innych urządzeń
• systemu MICRA: do 4 manipulatorów / do 64 czujek / do 4 sygnalizatorów
• współpraca z manipulatorami bezprzewodowymi: PRF-LCD-A2 - w systemie ABAX 2, PRF-LCD-WRL - w systemie MICRA
• sterowanie systemem za pomocą: manipulatorów, aplikacji mobilnej PERFECTA CONTROL, pilotów zdalnego sterowania, kart i breloków zbliżeniowych
• możliwość aktualizacji oprogramowania (firmware) lokalnie lub zdalnie
• hasła: 62 hasła użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• 8 termostatów
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy:
• zabezpieczenie przeciwprzeciążeniowe
• zabezpieczenie przez całkowitym rozładowaniem akumulatora
• regulacja prądu ładowania akumulatora
• programowanie ustawień centrali:
• lokalnie - manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali
• zdalnie - komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w sieci komórkowej*

* obsługa transmisji danych w technologii LTE/EDGE/GPRS - w zależności od możliwości sieci komórkowej

** UWAGA - można podłączyć tylko jedno z powyższych urządzeń: kontroler ACU-220 / ACU-280, moduł PERFECTA-RF albo ekspander INT-RX-S. Nie można używać w systemie równocześnie urządzeń bezprzewodowych ABAX 2 i MICRA

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania 18 V AC ±15%, 50-60 Hz
• Zalecany transformator 40 VA
• Pobór prądu w stanie gotowości 190 mA
• Maksymalny pobór prądu 490 mA
• Pobór prądu w stanie gotowości z akumulatora 130 mA
• Maksymalny pobór prądu z akumulatora 430 mA
• Napięcie wyjściowe zasilacza 12 V DC ±15%
• Zakres napięć wyjściowych 10,5 V...14 V DC
• Prąd wyjściowy zasilacza 0,083333333
• Prąd ładowania 500 mA
• Napięcie zgłoszenia awarii akumulatora 11 V ±10%
• SATEL PERFECTA 64 M 37
• Napięcie odcięcia akumulatora 10,5 V ±10%
• Wyjścia programowalne wysokoprądowe 1000 mA / 12 V DC
• Wyjścia programowalne niskoprądowe 25 mA / 12 V DC
• Wyjście KPD 500 mA / 12 V DC
• Wyjście AUX 500 mA / 12 V DC
• Wejścia przewodowe programowalne 8
• Maksymalna liczba wejść programowalnych 64
• Wyjścia przewodowe programowalne 4
• Maksymalna liczba 64
• Wyjścia zasilające 2
• Magistrale komunikacyjne 1
• Manipulatory do 4 Strefy 4
• Numery telefonów do powiadamiania 8
• Komunikaty głosowe 16
• Użytkownicy 62
• Timery 8
• Pamięć zdarzeń 3584
• Stopień zabezpieczenia wg EN 50131 Grade 2
• Klasa środowiskowa wg EN 50130-5 II
• Zakres temperatur pracy -10...+55°C
• Maksymalna wilgotność 93±3%
• Wymiary płytki 160 x 68 mm Masa 110 g
