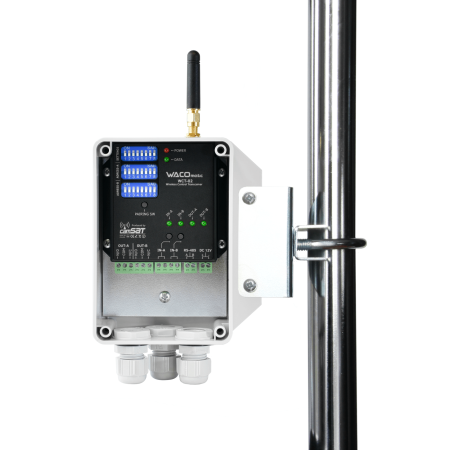

PRZEKAŹNIK BEZPRZEWODOWY CAMSAT WCT-02h
- Numer katalogowy: 35868
- Producent: CAMSAT
- Model: WCT-02
- Czułość: -115 dBm
- Ilość kanałów: 10 szt.
- Impedancja: 50Ohm
- Format video: PAL
- Zastosowanie zestawu: zewnętrzne
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!
Kupujesz detalicznie? Przejdź na eltrox.pl
PRZEKAŹNIK BEZPRZEWODOWY CAMSAT WCT-02h
Najważniejsze cechy:
- WCT-02h to transceiver dwukierunkowy – pracuje w paśmie 868-869 MHz, wykorzystując protokół RS485.
- Zdalne sterowanie – w promieniu 3 km oraz sterowanie za pomocą klawiatury PTZ z PELCO-P.
- Bezprzewodowy przekaźnik – WCT-02h to urządzenie do szybkiej bezprzewodowej transmisji danych telemetrycznych i sterowania.
Nadajnik i odbiornik w jednym
Jeden przekaźnik radiowy pracujący zarówno jako nadajnik i odbiornik, bez konieczności zakupu osobno nadajników i odbiorników.
Praca na 256 adresach
Możliwości sterowania dużą liczbą urządzeń są ogromne.
Łatwość konfiguracji
Bez komputera, bez specjalistycznego oprzyrządowania – ustawienia odbywają się za pomocą nastawników typu DipSwich.
Bezprzewodowa automatyzacja
Zdalne włączanie/wyłączanie urządzeń, przesyłanie stanów wyłączników krańcowych, sygnałów sterujących, resetowanie czy odbiór danych telemetrycznych – na odległość do 3 km.
Bez opłat licencyjnych
Dzięki pracy w wolnym paśmie radiowym, o mocy 300 mW.
Zdalne sterowanie
Za pomocą klawiatury PTZ lub rejestratora DVR/NVR z protokołem PELCO.
Transceiver do zdalnego sterowania
Przekaźnikowy moduł bezprzewodowy – pilot radiowy wraz z odbiornikiem wykonawczym i portami I/O w jednym urządzeniu. Umożliwia zdalne sterowanie w promieniu 3 km oraz sterowanie za pomocą klawiatury PTZ z PELCO-P.WCT-02 to transceiver dwukierunkowy pracujący w paśmie 868-869 MHz, umożliwiający zdalne sterowanie radiowe wieloma różnymi urządzeniami przy wykorzystaniu protokołu PELCO (RS485), pracującymi w instalacji automatyki przemysłowej w promieniu 3 km.
Przekaźnik bezprzewodowy WCT-02 zawierający moduł przekaźnikowy jest urządzeniem do szybkiej bezprzewodowej transmisji danych telemetrycznych i sterowania. Może pracować jako dwukierunkowy modem radiowy ale również jako przemysłowy, dwu-wejściowy “pilot zdalnego sterowania” oraz odbiornik przekaźnikowy. Zaprojektowany do tworzenia bezpiecznych, bezprzewodowych sieci sterujących. Przy zastosowaniu re-transmiterów lub opcjonalnych anten umożliwia pokrycie rozległych obszarów w promieniu nawet 8 km. Sterownik radiowy WCT-02 wyposażony jest w dwa porty wejścia/wyjścia, dzięki czemu umożliwia sterowanie różnymi procesami w sektorach automatyki przemysłowej, kontroli dostępu, zabezpieczeń CCTV i ochrony obiektów.
Radiomodem WCT-02 posiada wiele dodatkowych funkcji min. funkcję potwierdzenia wykonania rozkazu. Użytkownik może uzyskać nie tylko potwierdzenie przesłania rozkazu sterującego, ale również informację o faktycznym włączeniu/wyłączeniu sterowanego urządzenia.
Większość funkcji może być wysterowana bezpośrednio z dowolnego sterownika kamer obrotowych PTZ lub rejestratora DVR/NVR z protokołem PELCO co znacząco ułatwia zdalne sterowanie wieloma urządzeniami w promieniu kilku kilometrów od centrum monitoringu.
Wyjścia przekaźnikowe w urządzeniu WCT-02 mogą być załączane/wyłączane za pomocą klawiatury PTZ (lub rejestratora) z protokołem PELCO-D/P. Urządzenie jest wtedy widoczne jako kamera obrotowa o zadanym adresie ID. Za pomocą przycisków odpowiedzialnych za przybliżenie/oddalenie załączane są odpowiednio wyjścia A i B w module WCT-02.
Dzięki temu możemy rozbudować istniejącą już instalację sterowania kamerami szybkoobrotowymi o możliwość sterowania wyjściami przekaźnikowymi (np. sterowanie oświetlaniem, bramami, rogatkami, oświetlaczami IR, syrenami, alarmami, centralami alarmowymi).
Jeden przekaźnik radiowy pracujący zarówno jako nadajnik i odbiornik, bez konieczności zakupu osobno nadajników i odbiorników. Każdy moduł przekaźnikowy może być sterownikiem (z dwoma wejściami bezpotencjałowymi) oraz modułem wykonawczym/ przekaźnikowym (z dwoma przekaźnikami NO/NC)Elastyczność całego systemu I/O znacznie ułatwia realizację i rozbudowę każdej instalacji.
Każdy moduł radiowy WCT-02 umożliwia pracę na 256 adresach, co oznacza, że możliwości sterowania dużą liczbą urządzeń są ogromne.
Nie potrzebujesz jakiegokolwiek programu czy komputera. Wszelkie ustawienia odbywają się za pomocą sprawdzonych i przejrzystych nastawników typu DipSwich co gwarantuje bezpieczeństwo działania oraz łatwą konfigurację.
WCT-02 to bezprzewodowy nadajnik/odbiornik do zdalnego sterowania wyjściami przekaźnikowymi. Dzięki WCT-02 możliwa jest automatyzacja wielu procesów przemysłowych w zakresie zdalnego włączania/wyłączania urządzeń przesyłania stanów wyłączników krańcowych, sygnałów sterujących, resetowania czy odbioru danych telemetrycznych z różnego rodzaju czujników lub wyjść. Odbywa się to w sposób zdalny, na odległość nawet 3 km.
Użytkownik za pomocą przekaźnika radiowego WCT-02 podłączonego do klawiatury sterującej Pelco-D steruje zdalnie oświetleniem znajdującym się w znacznej odległości od nadajnika radiowego. Moduł odbiorczy załącza oświetlenie (na boisku i parkingu) i wysyła potwierdzenie wykonania rozkazu. Moduł nadawczy informuje użytkownika za pomocą wskaźników lub wyjścia przekaźnikowego, że oświetlenie zostało naprawdę załączone. Funkcja ta zawsze gwarantuje bezpieczeństwo poprawnej transmisji i pewność wykonania rozkazu.
Zastosowanie funkcji szyfrującej sprawia, że radiowy system WCT-02, jak i podłączone do niego urządzenia są bezpieczne. Szyfrowane dane nawet po przechwyceniu są praktycznie bezużyteczne.
Nie jest konieczna widzialność optyczna anten – dzięki dużej mocy nadawczej (prawie 0,5W) oraz niskiej częstotliwości sygnał z łatwością przenika przez przeszkody.
W zależności od sposobu sterowania i sterowanego urządzenia można dobrać optymalny tryb pracy przekaźników. Sterownik radiowy może pracować w trybach astabilnym i bistabilnym.
Specyfikacja techniczna:
Liczba oraz typ wejść | 2 wejścia bezpotencjałowe |
Liczba oraz typ wyjść | 2 wyjścia przekaźnikowe (NO / NC / COM) |
Maksymalna obciążalność wyjść | 4 A / 12 V, 1 A / 230 V |
Prędkość transmisji (baud rate) | 2400 / 4800 / 9600 / 19200 bps |
Format danych | 8n1 / 8e1 |
Zakres adresacji | ID000 – ID255 |
Tryb pracy przekaźników | Bistabilny oraz astabilny |
Współpraca z klawiaturą PTZ | Tak, klawiatura wyposażona w protokół PELCO-D/P |
Zasięg bezprzewodowy | < 3000 m (LoS), < 6000 m z dodatkowymi antenami |
Parametry transmisji radiowej | Modulacja: GFSK; |
Częstotliwość: 869,4125-869,6375 MHz; | |
Moc wyjściowa: 300 mW; | |
Czułość odbiornika: -114 dBm @ 9600 bps; | |
Interfejs przewodowy | Tak, RS485 |
Listwy zaciskowe | EDG, raster 3,81 mm, przekrój przewodu 0,5-1,5 mm2 |
Kodowanie transmisji | Opcjonalne, 64-bitowy klucz zabezpieczeń |
Zasilanie | 12 V / 1 A DC |
Pobór prądu (maksymalny) | 450 mA |
Temperatura pracy | od -20° do 55°C |
Numer katalogowy | 35868 |
Model | WCT-02 |
Czułość | -115 dBm |
Ilość kanałów | 10 szt. |
Impedancja | 50Ohm |
Format video | PAL |
Zastosowanie zestawu | zewnętrzne |
Zasilanie zestawu | 10 - 15V/400mA DC |
Wymiary | Tx: 125 x 100 x 60 [mm] |
Temperatura pracy | -20°C ÷ 50°C |
Rozdzielczość | nie dotyczy |
Kodowanie transmisji | RC2FSK |
Modulacja | RC2FSK |
Gwarancja | 24 miesiące |
Gwarancja dla firm | 24 miesiące |
Producent | CAMSAT |
