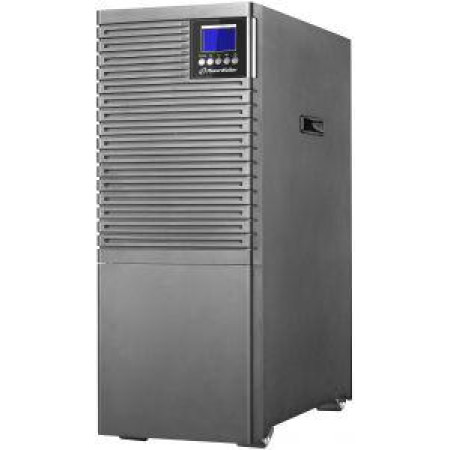

UPS ZASILACZ AWARYJNY PowerWalker VFI 10000 ICT IOT PF1

UPS ZASILACZ AWARYJNY PowerWalker VFI 10000 ICT IOT PF1

  • Numer katalogowy: 33073
  • Producent: POWERWALKER
  • Model: VFI 10000 ICT IOT PF1
  • Architektura UPS: On-Line
  • Moc pozorna: 10000 VA
  • Moc rzeczywista: 10000 W
  • Liczba faz na wejściu: 1/1
  • Postać fali: Sinus

UPS ZASILACZ AWARYJNY POWER WALKER VFI 10000 ICT IOT PF1

UPS ZASILACZ AWARYJNY POWER WALKER VFI 10000 ICT IOT PF1
NAJWAŻNIEJSZE CECHY:

NAJWAŻNIEJSZE CECHY:

  • Wysoki współczynnik mocy PF = 1.0
  • UPS pracujący w trybie On-Line
  • Moc pozorna 10000VA
  • Moc czynna 10000W
  • Bateria 20x 9Ah/12V
  • Terminal IN/OUT
  • Wyposażone w złącze USB-HID (Human Interface Device)
  • Integracji z systemami IoT poprzez Chmurę Microsoft Azure oraz dedykowaną aplikację mobilną
  • Wyświetlacz LCD informujący o stanie UPS

PROFESJONALNE ROZWIĄZANIE DAJĄCE PEŁNĄ KONTROLĘ

PROFESJONALNE ROZWIĄZANIE DAJĄCE PEŁNĄ KONTROLĘ

UPS umożliwia sprawowanie pełnej kontroli nad podłączonymi urządzeniami zarówno w domowych, jak i firmowych systemach zasilania awaryjnego.

Wszystkie zebrane dane są wysyłane do chmury Microsoft Azure, do której dostęp ma każdy autoryzowany użytkownik, niezależnie od miejsca w którym się znajduje. Dodatkowo, narzędzia dostępne w aplikacji i na stronie internetowej pozwalają na całkowicie zdalny monitoring i podstawową konfigurację UPS.

WSZELKIE INFORMACJE O STANIE UPS WIDOCZNE SĄ NA WBUDOWANYM WYŚWIETLACZU LCD

WSZELKIE INFORMACJE O STANIE UPS WIDOCZNE SĄ NA WBUDOWANYM WYŚWIETLACZU LCD

Samo przyciemniający się wyświetlacz LCD umożliwia intuicyjne monitorowanie pracy sprzętu, niezależnie od poziomu oświetlenia.

Przejrzyste oznaczenia pozwolą na bezproblemowe odczytywanie informacji, takich jak: napięcie na wyjściu urządzenia, przeciążenie oraz aktualny tryb pracy. Możliwa jest także podstawowa konfiguracja sprzętu przy użyciu wbudowanych przycisków znajdujących się pod ekranem LCD.

WYDAJNOŚĆ NA NAJWYŻSZYM POZIOMIE

Wysoki współczynnik mocy (Power Factor), utrzymujący się na poziomie 1.0, zapewni, że niemalże cała moc przekazana do urządzenia na wejściu, zostanie oddana w postaci mocy wyjściowej. Zużycie energii elektrycznej na potrzeby własne urządzenia jest marginalne, co przekłada się na wysoką energooszczędność. W rezultacie, maksymalna moc podłączonych urządzeń może wynosić 10000W przy mocy pozornej 10000VA.

PEŁNA INTEGRACJA Z SYSTEMAMI SERWEROWYMI

Jednostka UPS zostatała wyposażona w styki bezpotecjałowe służące do łatwej komunikacji z urządzeniami zewnętrznymi za pomocą sygnałów elektrycznych. Mogą one posłużyć zarówno do odbierania informacji z UPS, jak i przekazywania sygnałów do zasilacza awaryjnego, wymuszając jego działanie jak np. przejście w tryb bypass.

Styki beznapięciowe w UPS umożliwiają transmisję pojedynczego sygnału, co można rozszerzyć przez zakup dodatkowej karty AS400.

Ponieważ zapewnienie ciągłego dopływu zasilania jest kluczowe dla naszych urządzeń, można stworzyć redundantny system zasilania awaryjnego, zapewniający że nawet jeżeli jeden z zasilaczy UPS zawiedzie, to drugi będzie gotów przejąć całe obciążenie.

Odpowiednim rozwiązaniem jest stworzenie systemu równoległego, składającego się z paru urządzeń UPS komunikujących się między sobą, gotowych na przejęcie całego obciążenia.

Dodatkową zaletą połączenia równoległego jest zwiększony czas podtrzymania uzyskany przez wykorzystanie baterii z dodatkowych sprzętów. Każda jednostka kiedy tylko jest na wyczerpaniu komunikuje się z następną, przekazując kontrolę nad całym systemem. Możliwe jest stworzenie systemu składającego się z maksymalnie 3 jednostek UPS dostarczających zasilanie przez wyjście typu terminal block.

Zaawansowana technologia OBM stosując odpowiedni cykl pracy baterii, jest w stanie znacznie wydłużyć jej żywotność. Za każdym razem kiedy upłynie określony czas od całkowitego naładowania baterii, ładowarka zaprzestanie pracy ,aby nie dostarczać ciągłego napięcia do systemu, tym samym zmniejszając zużycie baterii. Po pewnym czasie zasilanie jest znów przywracane aby wyrównać ew. straty powstałe podczas „odpoczynku”. Możemy w ten sposób przedłużyć żywotność baterii aż o 50%, oszczędzając w rezultacie zarówno zasoby potrzebne na wymianę całego szeregu akumulatorów, jak i środowisko.

BEZPIECZEŃSTWO NA PIERWSZYM MIEJSCU

Dzięki zastosowaniu topologii Online wspieranej układem AVR, UPS serii VFI serii ICR/ICT IoT jest w stanie znacznie poprawić jakość napięcia wyjściowego i zapewnić podłączonym urządzeniom pracę pozbawioną zakłóceń. UPS natychmiastowo zmienia tryb pracy, co zapewnia, że nawet wrażliwe urządzenia nie odczują nagłego zaniku prądu. Ryzyko nieprawidłowego działania, wyłączenia urządzenia czy nawet jego trwałego uszkodzenia jest całkowicie zniwelowane.

ROZPOCZĘCIE PRACY Z SYSTEMEM IoT

ROZPOCZĘCIE PRACY Z SYSTEMEM IoT

Aby uzyskać dostęp to wszelkich możliwości zapewnianych przez aplikację IoT należy podłączyć urządzenie UPS do sieci z dostępem do Internetu. Może się to odbyć na jeden z 3 sposobów:

  • Bezpośrednie połączenie UPS poprzez złącze RJ-45 na tyle obudowy
  • Połączenie bezprzewodowe poprzez opcjonalny moduł WLAN
  • Połączenie za pomocą opcjonalnego modułu SNMP zamontowanego w inteligentnym slocie.

Monitorowanie UPS jest możliwe przy użyciu strony internetowej lub aplikacji WinPower View na telefonie. Do połączenia nie jest wymagane żadne dodatkowe urządzenie poza samym zasilaczem awaryjnym. Wszelkie potrzebne komponenty wraz z instrukcją połączenia znajdują się w zestawie z urządzeniem UPS.

Zasilacz awaryjny serii VFI serii ICR/ICT IoT posiada specjalnie zaprojektowane moduły baterii (Battery Pack) z wbudowanym złączem RJ-45, służącym do komunikacji z urządzeniem UPS. Przy ich podłączaniu lub rozłączaniu nie jest wymagany restart zasilacza awaryjnego, a sam moduł baterii zostanie ujęty w aplikacji zaraz po połączeniu.

PEŁNA KONTROLA W TWOJEJ DŁONI

PEŁNA KONTROLA W TWOJEJ DŁONI

Każde urządzenie jakie zostanie podłączone do aplikacji może być na bieżąco monitorowane. Dodatkowo, w przypadku braku zasilania, aplikacja pozwala dokładnie stwierdzić, ile czasu pracy nam pozostało (przy aktualnym obciążeniu) zanim baterie UPS-a całkowicie się wyczerpią

Podsumowanie statusu każdego urządzenia podłączonego do konta można wyświetlić w postaci przejrzystej listy lub diagramu kołowego, co z dodatkowym podziałem na grupy ułatwia monitorowanie większej liczby zasilaczy UPS.

Dodatkową funkcjonalnością jest możliwość ustawienia harmonogramu testu akumulatorów dla każdego zasilacza awaryjnego. Opcja obejmuje ustawienie częstotliwości, czasu startu oraz typu testu, a następnie umożliwia wybranie urządzeń, dla których harmonogram ma być wykonywany automatycznie. Regularne testy pomagają przedłużyć żywotność baterii i zwiększyć jednocześnie ich czas podtrzymywania w sytuacji braku zasilania.

Do każdego urządzenia z serii VFI ICR/ICT IoT przypisany jest dziennik zdarzeń, przechowujący wszelkie informacje o zmianie stanu urządzenia. Powiązana z nim funkcja wysyłania powiadomień jest w stanie, w zależności od wybranego rodzaju ostrzeżeń, poinformować o zaistniałym problemie i wyświetlić stosowną informację na telefonie lub wysłać maila z ostrzeżeniem.

Istnieje możliwość dodania wielu użytkowników do jednego systemu nadzorowania urządzeń podłączonych do danego UPS-a. Mogą być to zarówno użytkownicy standardowi (administratorzy) zdolni do monitorowania i zarządzania całym systemem, jak i użytkownicy mogący jedynie sprawdzać stan urządzeń (obserwatorzy).

Bezpieczeństwo i ochrona danych są zapewniane przez Microsoft Azure Cloud. Szyfrowanie transmisji sygnałów między aplikacją lub stroną, a UPS, zgodne z RODO, zostało certyfikowane przez TUV Rheinland.

Certyfikat cyberbezpieczeństwa IT dla przemysłu zgodny z IEC 62443.

Specyfikacja techniczna

Technologia wykonaniaVFI
Moc10000 W
Moc pozorna10000 VA
PowerFactor1
Sprawność urządzenia95 %
Typ obudowyTower
Liczba gniazd1
Typ gniazdaTerminal IN/OUT
Liczba baterii20
Gniazdo rozszerzeńTak
Liczba gniazd rozszerzeń1
ZłączaRJ-45
RS-232
USB Typ-B
Złącze modułu bateryjnegoTak
Pojemność baterii9 Ah
Czas ładowania baterii3 h
Zakres napięcia wejściowego160 - 276 V
Zakres częstotliwości wejściowej40 - 70 Hz
Regulacja częstotliwości wejściowej+/- 0,1 Hz
Zakres napięcia wyjściowego220 - 240 V
Napięcie baterii12 V
Regulacja napięcia wyjściowego+/- 1 %
Postać fali (podczas pracy na baterii)Sinusoida
Maksymalny czas przełączania0 ms
Czas transferu0 - 0 ms
Sygnalizacja pracyLCD
ZabezpieczeniaPrzeciwprzepięciowe
KolorCzarny
OprogramowanieWinPower
Obsługiwane systemy operacyjneWindows 10
Windows 7
Windows 8
Zalecana temperatura otoczenia0 - 40 °C
Zalecana wilgotność otoczenia0 - 95 %
Długość416 mm
Szerokość225 mm
Wysokość589 mm
Waga68.2 kg

Cechy
Numer katalogowy 33073
Model VFI 10000 ICT IOT PF1
Architektura UPS On-Line
Moc pozorna 10000 VA
Moc rzeczywista 10000 W
Liczba faz na wejściu 1/1
Postać fali Sinus
Rodzaj obudowy Tower
Zimny start Tak
Typ baterii 12V/9Ah
Ilość baterii 20 szt.
Wymiary przedmiotu 416x225x589mm
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent POWERWALKER
