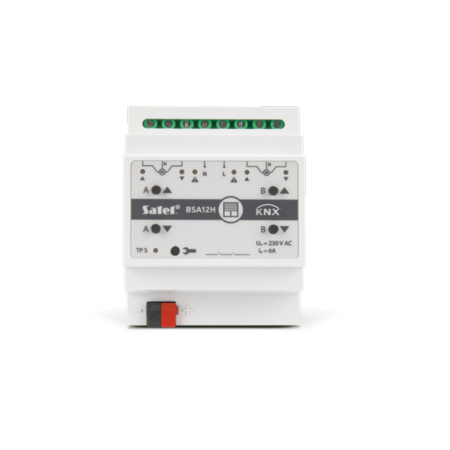

SATEL KNX 2-kanałowy aktor żaluzjowy 230V AC KNX-BSA12H

  • Numer katalogowy: 32744
  • Producent: SATEL
  • Model: KNX-BSA12H
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

SATEL KNX 2-kanałowy aktor żaluzjowy 230V AC KNX-BSA12H

Moduł KNX-BSA12H jest aktorem żaluzjowym KNX umożliwiającym sterowanie ruchem zasłon takich typów jak żaluzja pozioma (wenecka), roleta i markiza. Pozwala również sterować ruchem okien z napędem elektrycznym. Moduł KNX-BSA12H przeznaczony jest do sterowania urządzeniami z silnikiem 230 V AC. Posiada dwa wyjścia fizyczne, którym odpowiadają dwa kanały logiczne. Każdy kanał umożliwia sterowanie jednym, wybranym typem zasłony lub oknem.

Właściwości

  • komunikacja z magistralą KNX przez zintegrowane złącze magistralne
  • informacja zwrotna o stanie modułu i poszczególnych kanałów
  • możliwość wyboru typu zasłony dla każdego kanału
  • automatyczna detekcja czasu przesuwu zasłony i czasu przestawienia listewek
  • alarmy pogodowe (deszcz, wiatr, mróz)
  • funkcja wymuszania pozycji
  • możliwość wywołania scen dla każdego z kanałów przy użyciu poleceń 1- i 8-bitowych
  • zabezpieczenia umożliwiające wykrycie błędu zasłony (brak zasilania, błędne położenie, zacięcie mechaniczne, przegrzanie silnika)
  • ręczne sterowanie przesuwem zasłony za pomocą przycisków na obudowie
  • diody LED do prezentacji stanu każdego kanału / zasłony
  • konfiguracja modułu za pomocą oprogramowania ETS
  • możliwość montażu na szynie DIN (35 mm)

Specyfikacja

Wymiary obudowy70 x 92 x 60 [mm]
Zakres temperatur pracy0°C...+45°C
Masa188 [g]
Stopień ochrony IPIP20
Maksymalny moment dokręcający0.5 [N·m]
Zakres temperatur dla składowania/transportu-25°C...+70°C
Liczba pól na szynie DIN4
Maksymalny przekrój przewodu2.5 [mm²]
Pobór prądu z magistrali KNX< 20 [mA]
Maksymalny czas reakcji na telegram<20 [ms]
Maksymalna liczba obiektów komunikacyjnych45
Maksymalna liczba adresów grupowych256
Maksymalna liczba asocjacji256
Napięcie zasilania (magistrala KNX)20…30 [V DC]
Napięcie znamionowe Uₙ230 V AC
Obciążalność prądowa trwała zestyku Iₙ6 [A]

Cechy
Numer katalogowy 32744
Model KNX-BSA12H
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent SATEL
