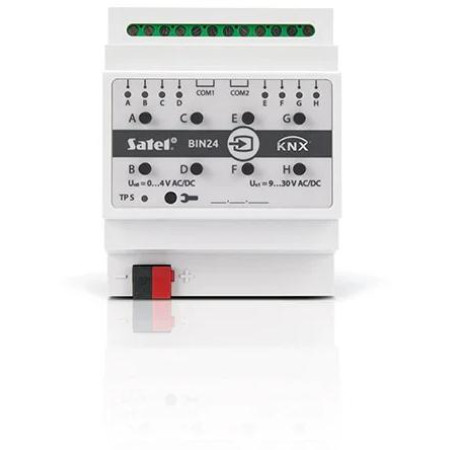

SATEL KNX 8-kanałowy aktor wejść binarnych KNX-BIN24

  • Numer katalogowy: 32739
  • Producent: SATEL
  • Model: KNX-BIN24
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

SATEL KNX 8-kanałowy aktor wejść binarnych KNX-BIN24

KNX-BIN24 jest uniwersalnym modułem wejść binarnych KNX, umożliwiającym zamianę sygnałów elektrycznych (napięciowych) w telegramy sterujące dla innych urządzeń KNX. Sygnały te mogą być generowane przez konwencjonalne przyciski do włączania / wyłączania (np. światła) lub przez zestyki potencjałowe takich urządzeń, jak kontaktrony czy różnego rodzaju czujniki wielkości fizycznych.

Moduł posiada osiem wejść fizycznych, co pozwala obsłużyć 8 niezależnych sygnałów o wartości od 0 do 30 V prądu stałego i przemiennego.

Właściwości

  • komunikacja z magistralą KNX przez zintegrowane złącze magistralne
  • definiowalna polaryzacja kanałów (NO / NC)
  • możliwość konfigurowania czasu krótkiego i długiego naciśnięcia przycisku
  • kanały wirtualne umożliwiające odbieranie telegramów 1-bitowych od innych urządzeń z magistrali KNX
  • wirtualne kanały logiki do tworzenia powiązań logicznych pomiędzy kanałami modułu
  • wirtualne kanały timera do tworzenia powiązań czasowych
  • możliwość sterowania każdym z bloków funkcyjnych przy pomocy dowolnego kanału
  • sterowanie kilkoma blokami funkcyjnymi przy pomocy jednego kanału
  • sterowanie oświetleniem i roletami przy pomocy 1 lub 2 przycisków (kanałów)
  • możliwość wywołania sceny z dowolnego kanału przy pomocy poleceń 8-bitowych
  • ręczne sterowanie stanem kanałów fizycznych za pomocą przycisków na obudowie
  • diody LED do prezentacji stanu kanałów fizycznych
  • konfiguracja modułu za pomocą oprogramowania ETS
  • możliwość montażu na szynie DIN (35 mm)

Dostępne funkcje wejść

  • przełącznik / nastawnik wartości
  • reakcja na zbocze
  • ściemniacz
  • sterownik rolet
  • sekwencja przełączania
  • licznik
  • kontroler sceny

Specyfikacja

Lampy halogenowe LV (transformator konwencjonalny)2000 [VA]
Trwałość łączeniowa (liczba łączeń) w kategorii (DC1, 600 cykli/h)> 10⁵ 16 A / 24 V AC
Trwałość łączeniowa (liczba łączeń) w kategorii (AC3, I = 3,5 A)> 2,5 x 10⁵
Trwałość łączeniowa (liczba łączeń) w kategorii (przy obciążeniu żarówkami o mocy 1 000 W)> 0,9 x 10⁵
Maksymalny czas reakcji na telegram< 20 [ms]
Maksymalna liczba obiektów komunikacyjnych69
Maksymalna liczba adresów grupowych256
Maksymalna liczba asocjacji256
Obciążenie rezystancyjne3680 [W]
Obciążenie pojemnościowe16 A, max. 200 µF
Lampy żarowe3680 [W]
Lampy halogenowe HV 230V3680 [W]
Trwałość łączeniowa (liczba łączeń) w kategorii (AC1, 600 cykli/h)> 10⁵ 16 A / 250 V AC
Lampy halogenowe LV (transformator elektroniczny)2500 [W]
Lampy fluorescencyjne (bez kompensacji)3680 [W]
Lampy fluorescencyjne (kompensacja równoległa)2500 W, 200 µF
Lampy fluorescencyjne (kompensacja szeregowa)3680 W, 200 µF
Lampy fluorescencyjne kompaktowe (bez kompensacji)3680 [W]
Lampy fluorescencyjne kompaktowe (kompensacja równoległa)2500 W, 200 µF
Lampy wysokociśnieniowe rtęciowe (bez kompensacji)3680 [W]
Lampy wysokociśnieniowe rtęciowe (kompensacja równoległa)3680 W, 200 µF
Maksymalny prąd udarowy168 A 20 ms; 800 A 200 µs
Liczba wyjść przekaźnikowych (4 niezależne tory po 1 przekaźniku na tor)4
Pobór prądu z magistrali KNX< 10 [mA]
Zakres temperatur pracy0°C...+45°C
Napięcie zasilania230 V AC
Masa192 [g]
Stopień ochrony IPIP20
Maksymalny pobór mocy5 [W]
Maksymalny moment dokręcający0.5 [N·m]
Zakres temperatur dla składowania/transportu-25°C...+70°C
Liczba pól na szynie DIN4
Certyfikat zgodnościnr 324/15896/19
Maksymalny przekrój przewodu2.5 [mm²]
Napięcie magistrali KNX20…30 [V DC]
Wymiary obudowy70 x 92 x 60 [mm]
Znamionowy prąd (moc) obciążenia w kategorii (AC1)16 A / 250 V AC
Znamionowy prąd (moc) obciążenia w kategorii (AC15)3 A / 120 V 1,5 A / 240 V (B300)
Znamionowy prąd (moc) obciążenia w kategorii (AC3)750 W (silnik jednofazowy)
Znamionowy prąd (moc) obciążenia w kategorii (DC1)16 A / 24 V DC
Znamionowy prąd (moc) obciążenia w kategorii (DC13)0,22 A / 120 V 0,1 A / 250 V (R300)
Minimalny prąd zestyków10 [mA]
Obciążalność prądowa trwała zestyku16 [A]
Maksymalna moc łączeniowa w kategorii AC14 000 [VA]
Maksymalna częstość łączeń (przy obciążeniu znamionowym w kategorii AC1)600 [cykli/h]
Maksymalna częstość łączeń (bez obciążenia)3 600 [cykli/h]

Cechy
Numer katalogowy 32739
Model KNX-BIN24
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent SATEL
