SATEL ZESTAW VERSA 15-KLED

  • Numer katalogowy: 31784
  • Producent: SATEL
  • Model: VERSA 15-KLED
  • Ilość wejść płyty (max): 15
  • Ilość wyjść płyty (max): 2+2/12
  • Maksymalna ilość użytkowników: 30 .os
  • Komunikacja GSM/GPRS: Możliwe dołożenie
  • Zdalne sterowanie SMS: Możliwe dołożenie
Zestaw SATEL VERSA 15-KLED

Zestaw SATEL VERSA 15-KLED

Przeznaczenie

Przeznaczenie

VERSA 15 to centrala alarmowa przeznaczona do ochrony małych i średniej wielkości obiektów, oferujące wszechstronną funkcjonalność w dziedzinie zabezpieczeń.

VERSA 15 pozwala na rozbudowę przewodową jak i bezprzewodową, gdyż współpracuje z kontrolerami systemów bezprzewodowych ABAX oraz ABAX2.

System posiada zaawansowane funkcje komunikacyjne dostępne dzięki dedykowanym komunikatorom GMS/GPRS oraz TCP/IP

Manipulator

Manipulator

Manipulator VERSA-LED-GR jest to urządzeniem, w którym stan systemu alarmowego jest określany poprzez wskazania diod LED, co daje użytkownikowi jednoznaczną informację o wykonanej czynności.

Diody podzielone są na dwie sekcje.

  • Pierwsza (6 diod LED: dwie zielone, dwie czerwone, żółta i niebieska) służy do prezentacji stanu systemu i jego stref.
  • Druga składa się z 30 ponumerowanych diod koloru czerwonego, które wskazują stan wejść oraz ilustrują upływ czasu pozostałego do zakończenia odliczania czasu na wejście lub wyjście w danej strefie. Wystąpienie wybranych zdarzeń może być także sygnalizowane akustycznie.

Na klawiaturze manipulatora znajdują się odpowiednio oznaczone przyciski funkcyjne. Umożliwiają one bezpośrednie wywołanie alarmów (NAPAD, POŻAR i POMOC) oraz szybkie uruchomienie wybranego trybu czuwania. Podświetlenie przycisków zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Manipulator dostępny jest w dwóch wersjach kolorystycznych podświetlenia: VERSA-LED-BL (kolor niebieski) i VERSA-LED-GR (kolor zielony).

Obudowa

Obudowa

OPU-4 P to wytrzymała obudowa natynkowa, wykonana z polistyrenu w kolorze białym. Dzięki estetycznemu wyglądowi możliwe jest stosowanie jej w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń. OPU-4 P wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12 V o pojemności 7 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

  • wymiary: 266 x 286 x 100 mm
  • podwójna ochrona sabotażowa
  • możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
  • miejsce na transformator: 40 lub 60 VA
  • możliwość zamontowania zasilacza APS-412 w miejscu transformatora
  • montaż natynkowy

Dane techniczne płyty głównej

Dane techniczne płyty głównej

  • zgodność z EN50131 Grade 2
  • 15 wejść z możliwością rozbudowy do 30:
  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych
  • kontrola obecności czujek
  • dodatkowe wejście sabotażowe
  • od 4 do 12 programowalnych wyjść
  • 3 wyjścia zasilające
  • podział systemu na 2 strefy:
  • 3 tryby dozoru w każdej strefie
  • sterowanie przez użytkownika lub za pomocą timerów
  • magistrala komunikacyjna do podłączania manipulatorów, czytników i modułów rozszerzeń
  • port RS-232 (gniazdo RJ) do programowania centrali
  • wbudowany komunikator telefoniczny z funkcjami:
  • monitoringu (SIA, ContactID, inne)
  • powiadamiania głosowego (8 numerów, 16 komunikatów)
  • zdalnego programowania (modem 300 bps)
  • współpraca z modułami GSM/GPRS:
  • powiadamianie głosowe/SMS

  • monitoring SMS/GPRS
  • sterowanie systemem za pomocą:
  • manipulatorów LCD lub LED (do 6)
  • manipulatorów bezprzewodowych VERSA-LCDM-WRL (VERSA 15 Firmware v1.04 lub nowszy), VERSA-KWRL2 (VERSA 15 Firmware v1.09 lub nowszy)
  • manipulatorów z ekranem dotykowym INT-TSH2INT-TSG2 (VERSA 15 Firmware v1.10 lub nowszy)
  • pilotów zdalnego sterowania
  • możliwość prostej aktualizacji oprogramowania (firmware) pozwalająca wzbogacić centralę o dodatkową funkcjonalność
  • obsługa do 31 haseł:
  • 30 zwykłych użytkowników
  • 1 instalator
  • edycja nazw ułatwiająca obsługę i zarządzanie systemem
  • timery:
  • 4 timery z obsługą wyjątków
  • pamięć 2047 zdarzeń
  • automatyczna diagnostyka podstawowych komponentów systemu
  • wbudowany zasilacz impulsowy o wydajności 2 A:
  • zabezpieczenie przeciwprzeciążeniowe
  • zabezpieczenie przez całkowitym rozładowaniem akumulatora
  • regulacja prądu ładowania akumulatora
  • opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

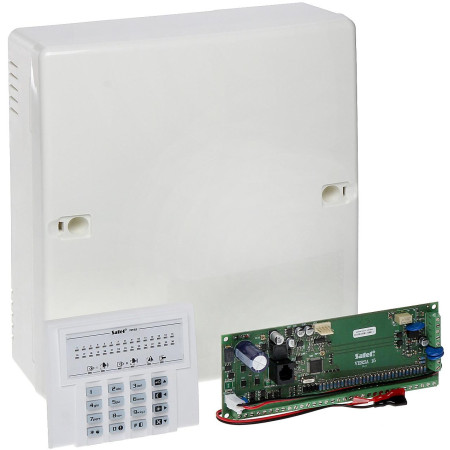

W skład zestawu wchodzi

W skład zestawu wchodzi

  • Płyta główna VERSA 15
  • Manipulator VERSA-LED-GR
  • Obudowa OPU-4 P (bez transformatora)

Cechy
Numer katalogowy 31784
Model VERSA 15-KLED
Ilość wejść płyty (max) 15
Ilość wyjść płyty (max) 2+2/12
Maksymalna ilość użytkowników 30 .os
Komunikacja GSM/GPRS Możliwe dołożenie
Zdalne sterowanie SMS Możliwe dołożenie
Obsługa urządzeń bezprzewodowych Możliwe dołożenie
Certyfikat EN50131 Grade2
Obsługa przez internet Nie
Programowanie lokalne/zdalne Tak
Komunikacja TCP/IP Możliwe dołożenie
Zasilacz 2A
Wbudowany zasilacz Tak
Obsługa pilotami Możliwe dołożenie
Obsługa brelokami-kartami zbliżeniowymi Nie
Manipulatory VERSA-LCD-GR
Maksymalna liczba ekspanderów 19 szt.
Komunikacja na linii analogowej telefonicznej Nie
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent SATEL
