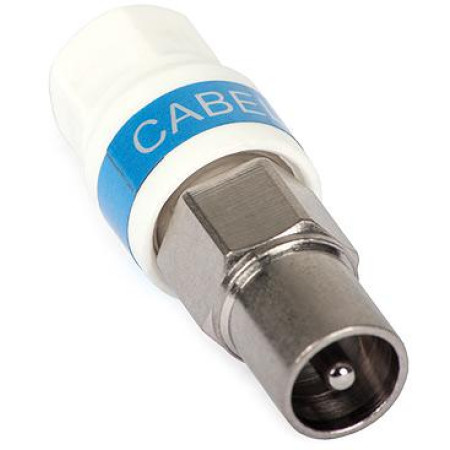

Wtyk antenowy IEC Cabelcon na przewód RG-6/Triset-113 "Self-Install"

  • Numer katalogowy: 28269
  • Producent: DIPOL
  • Model: E3002
  • Krótki opis: Wtyk antenowy duńskiej firmy Cabelcon E3002 dedykowany jest do domowych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install".
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy

Wtyk antenowy IEC Cabelcon na przewód RG-6/Triset-113 "Self-Install"

Przeznaczenie

Przeznaczenie

Wtyk antenowy duńskiej firmy Cabelcon E3002 dedykowany jest do domowych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install", zapewnia profesjonalne oraz przede wszystkim trwałe połączenie. Co ważne, do montażu wtyku, nie jest wymagane żadne narzędzie - proces zaciskania na przewodzie zachodzi tutaj samoczynnie.

Wtyk pasuje na przewody:

  • Triset-113
  • RG-6

Elementy składowe złącza

Elementy składowe złącza

  • plastikowa nasadka
  • gwintowany wtyk

Opis

Opis

Montaż wtyku odbywa się poprzez przygotowanie przewodu, nasunięcie plastikowej nasadki, założenie wtyku na przewód tak, aby końcowa tuleja znalazła się pod zewnętrznym płaszczem kabla oraz nakręcenie nasadki na gwintowany wtyk. Cała operacja zajmuje nie więcej, niż kilkanaście sekund.

Prawidłowo zamontowany wtyk jest praktycznie niezdejmowalny, przy czym możliwe jest jego rozkręcenie i ponowny montaż. Opcja ta przydaje się na przykład w sytuacji, gdy przewód antenowy ulec musi skróceniu lub wydłużeniu.

Cechy wyróżniające:

Cechy wyróżniające:

  • ekranowanie klasy A,
  • pasmo przenoszenia do 3GHz,
  • brak konieczności stosowania narzędzi,
  • możliwość wielokrotnego wykorzystania,
  • wysoka jakość,
  • stabilność połączenia,
  • pasuje na przewody o średnicy dielektryka 4.9-5.1mm.

Specyfikacja techniczna:

  • Nazwa: Cabelcon IECM-56 5.1
  • Kod: E3002
  • Typ: IEC
  • Pasmo przenoszenia [MHz]: < 3000
  • Impedancja [Ω]: 75
  • Ekranowanie dla częst. 30-1000 MHz [dB]: 115
  • Impedancja przejściowa 5-30MHz [mΩ/m]: 5.0
  • Tłumienie odbić dla 0.3-1750MHz [dB]: 20
  • Tłumienie odbić dla 1750-3000MHz [dB]: 19
  • IMD3 (@2x100mW) [dBc]-135IMD (IP3) [dBm]: +87
  • Wytrzymałość na rozciąganie (całość) [N]: 147

Cechy
Numer katalogowy 28269
Model E3002
Krótki opis Wtyk antenowy duńskiej firmy Cabelcon E3002 dedykowany jest do domowych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install".
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent DIPOL
