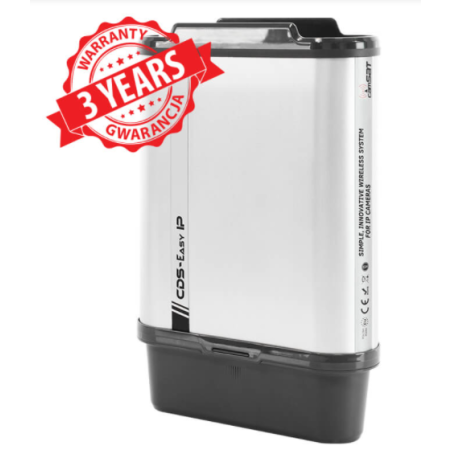

System bezprzewodowy Camsat CDS-EasyIP PoE

System bezprzewodowy CDS-EasyIP PoE

Najważniejsze cechy

• Najlepszy współczynnik ceny do czasu instalacji – łatwy i bardzo szybki montaż obniża do minimum koszty robocizny a dołączony zasilacz zasili również kamerę IP
• Łatwa konfiguracja bez komputera – cały proces uruchomienia systemu polega na wybraniu mikro przełącznikiem DIP: nr kanału pracy i wyboru nadajnik / odbiornik.
• Dwa wejścia LAN na kamery IP, w tym jedno z PoE – port PoE służy do zasilania kamery IP o mocy do 15W
• Zasilacz w zestawie który zasili także kamerę IP o mocy 15W
• Współpraca z dowolnymi kamerami  IP aż do 16Mpix
• Stosowany w obiektach z dużymi zakłóceniami radiowymi i na rozległych terenach
• Świetny dla początkujących instalatorów w IP – instalacja nie wymaga wiedzy technicznej
• Transparentny – przesyła wszystko w obu kierunkach w sieciach IP – nie ma znaczenia rodzina adresów IP ani stosowany protokół

Opis;

Specjalny system z protokołami do transmisji Video HD i 4k

Innowacyjne sterowanie za pomocą mikro przełączników DIP switch, intuicyjna obsługa i największa wydajność bitrate – oto CDS-EasyIP PoE

CDS-EasyIP posiada najniższy współczynnik kosztów dodatkowych Instalatora. Łatwy i bardzo szybki montaż obniża do minimum koszty robocizny ponoszone przez instalatora lub użytkownika i nie wymaga dodatkowych akcesoriów.Innowacyjny system bezprzewodowy do kamer IP nie wymagający komputera do przeprowadzenia ustawień i uruchomienia. Bardzo łatwy w uruchomieniu system nadajników i odbiorników przeznaczony dla instalatorów zaczynających współpracę z kamerami IP. Uruchomienie polega tylko na wybraniu DIPswitchami kanału pracy oraz wyboru opcji nadajnik / odbiornik. Cała reszta ustawień odbywa się automatycznie wraz z kodowaniem transmisji.

CDS-EasyIP nie jest urządzeniem komputerowym do przesyłu Internetu lecz nadajnikiem do ciągłej i nie przerwanej transmisji potężnych obrazów HD.

Zaimplementowane specjalne protokoły audio/video zapewniają transmisje wszystkich ramek obrazu HD i 4K przy jednocześnie znikomym opóźnieniu przesyłu.

Oprócz jednoczesnej transmisji wielu obrazów i dźwięków umożliwia także sterowanie kamerami obrotowymi PTZ oraz przesył danych pomiędzy rejestratorem i kamerami.

CDS-EasyIP posiada dwa wejścia do kamer IP. Jedno standardowe LAN oraz drugie z LAN i PoE OUT które służy do zasilania kamery IP i transmisji obrazu. Wystarczy połączyć przewodem sieciowym UTP nadajnik z kamerą IP. To szybkie i proste rozwiązanie pozwala na mniejsze zużycie zasilacza i uniknięcie dodatkowego okablowania do kamery.System transparentnie przesyła sygnał z kamer IP niezależnie od adresu IP w kamerach czy rejestratorze. Aby w pełni uruchomić radiowe łącze CDS-EasyIP, nie trzeba ustawiać wielu skomplikowanych parametrów w odróżnieniu do innych systemów IP.

CDS-EasyIP pracuje na 16 niezależnych kanałach bezprzewodowych w tym czterech bezpłatnych kanałach europejskich (CE). Możliwość zastosowania czterech nadajników do jednego odbiornika zapewnia zastosowanie nawet 64 kamer IP na jednej instalacji (16 kamer w EU).

CDS-EasyIP nie potrzebuje panelu WWW do logowania się. Najważniejsze parametry sa ustawiane przełacznikami na przednim panelu urządzenia.

iCAMSAT-OS bez utraty klatek

Specjalne protokoły wideo iCAMSAT-OS zapewniają ciągłą transmisję obrazów HD bez utraty klatek obrazu.

Wysoka rozdzielczość

CDS-EasyIP obsługuje kamery o rozdzielczościach od PAL, przez Ultra HD, po 4k.

Prostota obsługi

Wystarczy ustawić tylko 2 niezbędne parametry (adres IP i numer kanału pracy) aby uzyskać połączenie radiowe.

4 nadajniki do 1 odbiornika

CDS-EasyIP pracuje na 16 niezależnych kanałach bezprzewodowych, w tym czterech bezpłatnych kanałach europejskich (CE)

Zintegrowana antena wewnętrzna

Kąt pracy 30°, zasięg 2500 metrów.

Praca z innymi systemami IP

System można dodać do każdej innej, istniejącej już instalacji bezprzewodowej, a sygnał można retransmitować nawet czterokrotnie.

Specyfikacja

Rodzaj pracyPunkt-Punkt, Punkt-Wielopunkt

Tryby pracyNadajnik / odbiornik (4 nadajniki do 1 odbiornika)

Radiowe pasmo pracyCE 5150 – 5250 MHz; 5150 – 5900 MHz

Ilość kanałów pracyCE: 4; 16

Kamery IP1-8 Mpix

Obsługiwane rozdzielczości4K, UHD, HD1080p, HD720p, PAL/NTSC i inne

Obciążenie ciągłe15-25 Mbit dla 2 km; 30 Mbit dla 1 km

ModulacjaCyfrowa OFDM

Zasięg standardowy (z antenami zintegrowanymi)2,5 km

Wejścia do kamer IP2 x RJ45 10/100 Base-TX w tym jedno z wyjściem zasilania PoE dla kamery IP o mocy maksymalnej 15.4 W (48 V)

Wyjście do rejestratora NVRTAK 1 x RJ45 10/100 Base-TX

Czułość odbiornika-89 dBm

Moc wyjściowa (e.i.r.p.)23-27 dBm

Kodowanie transmisjiTAK – kodowanie wybierane DIP przełącznikami.

Antena CDS-Easy IPWewnętrzna, zintegrowana 16 dBi MIMO (podwójna polaryzacja H-V); Kąt pracy anteny: 30°

Antena CDS-Easy IP/SMAIP/SMA Wyjście antenowe SMA dla anteny zewnętrznej. oraz antena wewnętrzna, zintegrowana 16 dBi MIMO Kąt pracy anteny: 30°

Dedykowane anteny CDS-Easy IP SMA5,2 GHz MIMO (H-V) np. AP13-HV

Klasa szczelnościIP-65

Zasilanie48 V PoE

Pobór mocy6 W

Temperatura pracy-20° C ÷ 70° C

Zasilacz do nadajnika oraz kamery IPTAK o mocy 24 W

Ochrona portów8kV

W zestawie CDS-EasyIP:

– Moduł bezprzewodowy CDS-EasyIP x 1 szt.

– Zasilacz 48 V

– Opaski zaciskowe x 2 szt.

– Instrukcja i certyfikat CE
