ROPAM ZESTAW NEOGSM-IP-64-SET

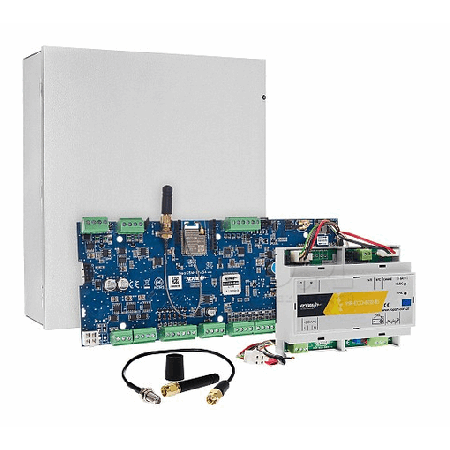

Zestaw ROPAM NeoGSM-IP-64-SET

Skład zestawu:

• centrala NeoGSM-IP-64
• zasilacz PSR-ECO-5012-RS
• antena AT-GSM-MINI
• konektor antenowy AT-SMAm-20-SMAf
• obudowa O-R4D

Przeznaczenie

NeoGSM-IP-64

To kompaktowa, czterostrefowa centrala alarmowa przeznaczona do systemu alarmowego Ropam. Posiada wbudowane moduły Wi-Fi oraz GSM, które umożliwiają zdalną kontrolę i sterowanie systemem. Urządzenie idealnie sprawdza się do budowy średnich systemów alarmowych z funkcjami automatyki domowej na takich obiektach jak dom, mieszkanie, sklep, nieduże przedsiębiorstwo. Centrala obsługuje 4 niezależne strefy alarmowe, które mogą pracować w dwóch trybach czuwania (pełnym lub nocnym). Urządzenie zostało wyposażone w 16 programowalnych wejść, do których można podłączyć czujki każdego rodzaju. Posiada również  8 wyjść dzięki którym możemy podłączyć do centrali urządzenia automatyki domowej. Ilość wejść i wyjść może zostać rozbudowana do maksymalnie 64 wejść i 40 wyjść za pomocą dedykowanych ekspadnerów. (EXP-I8, EXP-O8). NeoGSM-IP-64 posiada 2 wbudowane magistrale RopamNET, dzięki którym istnieje możliwość rozbudowy centrali o dodatkowe urządzenia zwiększające jej funkcjonalność. Centralę można obsługiwać zdalnie z poziomu aplikacji RopamNeo (Android / iOS). Urządzenie jest zasilane napięciem 12 V DC.

Parametry techniczne:

• Ilość wejść: 16
• Max ilość wejść: 64
• Strefy: 4
• Max ilość wyjść: 40
• Timery: 4
• Pamięć zdarzeń: 10000
• Max ilość użytkowników: 32
• Wbudowany moduł GSM: TAK
• Wbudowany moduł Wi-Fi: TAK
• Sterowanie automatyką: TAK
• Parametry linii: NO, NC, EOL, 2EOL/NO, 2ELO/NC
• Certyfikat EN50131: Grade 2
• Zasilanie: 12V DC

Najważniejsze cechy centrali:

• centrala hybrydowa: przewodowa + system bezprzewodowy Aero,
• tworzenie listy użytkowników w programie NeoGSM-IP Manager,
• obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-4x),
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie),
• 4 timery z kalendarzem, do sterowania i automatyki,
• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów),
• programowanie lokalne przez micro USB lub WIFI/ETH,
• programowe zdalne przez serwer RopamBridge (GPRS lub IP),
• obsługa kodów USSD (kontrola kart pre-paid),
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów,
• 2 magistrale RopamNET ( wbudowana diagnostyka magistrali),
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi.
•

•


Moduł Wi-Fi i moduł GSM

Zdalna konfiguracja i powiadomienia o zdarzeniach

Dużą zaletą centrali NeoGSM-IP jest wbudowany moduł Wi-Fi i komunikator GSM. Znacznie ułatwiają one realizacje powiadomień o zdarzeniach i umożliwiają zdalne sterowanie systemem alarmowym i urządzeniami automatyki. Kanał Wi-Fi jest podstawowym kanałem komunikacji. Dodatkowym atutem jest automatyczne przełączenie na moduł GSM, w przypadku nieprawidłowej pracy kanału Wi-Fi. Istnieje możliwość podłączenia centrali do przewodowej sieci ethernet, po zastosowaniu ekspandera EXP-LAN. Biorąc pod uwagę obecność anteny Wi-Fi, zaleca się montowanie centrali w plastikowej obudowie O-R3P.

Powiadomienie i zdalne sterowanie w centrali NeoGSM-IP-PS jest realizowane przy pomocy:

• Aplikacji mobilnej RopamNeo
• SMS (na maksymalnie 8 numerów telefonów)
• PUSH - krótkie powiadomienia dźwiękowe, umożliwiające szybką orientację co dzieje się na obiekcie
• VOICE / CLIP - niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi. Po zastosowaniu modułu AMR-1 możliwość monitorowania audio
• E-MAIL - niezależne wiadomości dla zdarzeń w systemie (obsługa serwera SMTP, bez SSL / TSL)
• Monitoringu GPRS - współpraca z serwerem Monitoring Software Ropam lub ze stacją Kronos NET

Zdalna obsługa i prosta rozbudowa

Aplikacja RopamNeo

Centrala NeoGSM-IP-64 posiada możliwość prostej i wygodnej zdalnej obsługi dzięki aplikacji RopamNeo (Android). Zaletą aplikacji jest wysoka funkcjonalność i intuicyjny, w pełni konfigurowalny interfejs (UI) - dzięki temu zarządzanie systemem jest prosta i przyjemna. Intuicyjna obsługa przy pomocy widgetów lub poleceń głosowych jest dużym ułatwieniem przy konfiguracji centrali. Użytkownik ma również możliwość tworzenia makro poleceń, które wyzwalają następujące po sobie sekwencje funkcji. Jeżeli użytkownik działa lokalnie lub posiada stały adres IP z przekierowaniem portu na routerze korzystanie z aplikacji jest w pełni darmowe.

Z poziomu aplikacji użytkownik może:

• Podglądać stan centrali, stref, wejść i wyjść
• Podglądać zdarzenia systemowe i awarie
• Uzbrajać i rozbrajać poszczególne strefy
• Sterować wyjściami

Zaawansowany mikroprocesor

Centrala NeoGSM-IP-64 pracuje w oparciu o zaawansowany, 32-bitowy mikroprocesor (MIPS M4K), który posiada system operacyjny czasu rzeczywistego. Dzięki niemu możliwa jest obsługa wielu rozwiniętych funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które gwarantują prostą budowę inteligentnej i rozbudowanej automatyki systemu alarmowego. LogicProcessor udostępnia 20 niezależnych warunków logicznych, 20 przekaźników czasowych i 4 timery. Zaletą jest również kreator logiki lub edytor skryptu, dzięki którym procesor umożliwia dopasowanie systemu precyzyjnie do pełnionych przez niego funkcji na obiekcie.

NeoGSM-IP Manager

Centrala alarmowa posiada możliwość programowania z poziomu komputera z oprogramowaniem NeoGSM-IP-64 Manager. Dzieki niemu instalator może w prosty i intuicyjny sposób zmieniać wszystkie parametry pracy systemu. Czytelny interfejs użytkownika  umożliwia szybki sposób konfiguracji systemu bez większych problemów. Programowanie z poziomu komputera wymaga fizycznego połączenia z centralą, które jest realizowane przez port miniUSB lub podłączenie do sieci ethernet przez Wi-Fi lub LAN, co pozwala zdalne programowanie przez serwer RopamBridge.

Prosta rozbudowa o dodatkowe urządzenia

Duża zaletą oraz cechą charakterystyczną centrali NeoGSM-IP-64 jest możliwość prostej rozbudowy o dodatkowe urządzenia, zwiększające funkcjonalność. Dzięki takiemu rozwiązaniu system alarmowy można dopasować precyzyjnie do wymagań użytkownika i specyfiki obiektu oraz zwiększyć wydajność działania.

Przykładowe współpracujące modułu:

• VSR-2 - przesyłanie 16 komunikatów głosowych o zdarzeniach w systemie
• VSR-1 - przesyłanie komunikatu głosowego
• AMR-1 - nasłuch obiektu i weryfikacja audio
• VAR-1 - integracja z systemem wideodomofonu, umożliwiająca prowadzenie rozmowy między stacją bramową a telefonem
• TSR-2 - czujnik temperatury, umożliwiający realizację funkcji termostatu GSM
• RF-4 - sterownik radiowy do zdalnej obsługi centrali

PSR-ECO-5012-RS

Jest inteligentnym, buforowym i nadzorowanym zasilaczem AC-DC. Urządzenie z wiązką kablową służy do podłączenie płyty OptimaGSM, NeoGSM, NEO (zasilacz nie posiada wyjść zasilania na złączach). Urządzenie cechuje sprawność do 91% oraz najwyższa funkcjonalność i uniwersalność zastosowania w instalacjach słaboprądowych. Zasilacze PRS-ECO bazują na nowoczesnych scalonych przetwornicach napięcia. Urządzenie pozbawione jest elementów generujących największe straty energii: transformator separujący, niskonapięciowy prostownik, niskonapięciowy stabilizator. Zasilacz integruje 3 funkcje w jednym: zasilacz regulowany, ładowarka akumulatorów, UPS napięcia 12V/DC lub 24V/DC.

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii.

• wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88%-91%)

• podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)

• moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej

• moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie

• wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień

• regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC

• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP

• wysokiej jakości wszystkich elementów mocy

• pasywne chłodzenie i niska emisja cieplna

• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym

• technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej

• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych

• II klasa ochronności, bez obwodu PE

• obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

2. Funkcje i parametry obwodu ładowarki akumulatora.

• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe.

• auto-kompensacji napięcia ładowania z wykorzystaniem czujnika temp. kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C.

• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP).

• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem

• funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.

• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM).

3. Status pracy zasilacza (nadzór) i komunikacja systemowa.

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A

• mikroprocesorowa diagnostyka i kontrola pracy zasilacza

• pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura

• testowanie i kalibracja 100% zasilaczy w procesie produkcji

• wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie

• magistrala EIA-485 w dwóch wersjach protokołu komunikacji: -RN: ROPAMNet i -BN BACNet (MS/TP, wersje dostępne IVQ 2012).

• nadzór i komunikacja z systemami NEO, VisumGSM (ROPAMNet) oraz systemami automatyki BMS (BACNet).

• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)

• lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza

Zastosowanie:

• zasilanie systemu NEO, NeoGSM, OptimaGSM

• zasilanie systemów automatyki domowej

• zasilanie oświetlenia LED 12VDC

• zasilacze do systemów kontroli dostępu

• zasilacze do systemów telewizji przemysłowej

• zasilanie systemów 12VDC

AT-GSM-MINI

Jest specjalną anteną GSM przeznaczoną do montażu na obudowach sytemowych w złączu SMA. Urządzenie przeznaczone jest do użytku wewnętrznego.

Właściwości anteny:

• Częstotliwość: dual-band , 900/1800 MHz
• Złącze: SMA
• Zysk: 2 dBi
• VSWR <2.0
• Impedancja: 50 Ω
• Polaryzacja: pionowa
• Wymiary: 12 x 55mm
• Temperatura pracy: -20°C ÷ 60°C

AT-SMAm-20-SMAf

Jest konektorem antenowym wyposażony w złącza SMAm i SMAf dedykowanym do przejścia ze złącza SMA-f (z płytki PCB np. BasicGSM 2) na obudowę metalową.

Właściwości:

• Złącza: gniazdo SMS-f, wtyk SMA-m
• Przewód RG174
• Przejście z SMA-f na obudowę metalową ROPAM
• Długość: 200mm

O-R4D

Obudowa metalowa dedykowana jest do montażu zestawów z zasilaczem PSR-ECO-2012, PSR-ECO-5012 (szyna DIN TH35) lub TRA-30VA/16,5V.

Kompatybilność: BasicGSM/-PS 2 +VSR-2, MultiGSM/-PS 2 + VSR-2/VAR-1*, NeoGSM/-PS + VSR-2/VAR-1* + RF-4*+ FGR-4, NeoGSM + RF-4 + VSR-2/VAR-1*+ EXP-I8

OptimaGSM-PS + VSR-2/VAR-1+ EXP-I8 + RF-4 + AP-IP (* montaż: kołki samoprzylepne).

 Właściwości:

• 3 otwory dla konektorów antenowych SMA
• Wymiary: 325x305x95 / 320x300x90* [mm] (WxHxD, * wewnętrzne)
• Miejsce dla akumulatora: 7Ah/12V lub 18Ah/12V V(SLA)
• Tamper ROPAM - mikroprzełącznik antysabotażowy ze złączami śrubowymi,
• Tamper – otwarcie i oderwanie od podłoża, spełnia wymagania normy PN-EN 50131,
• Materiał: blacha stalowa 1mm, kolor RAL7035 (jasnoszary)
• Zamykanie: skręcana x1 od czoła obudowy
• Tulejki zatrzaskowe (kołki) montowane od wewnątrz obudowy
• Szyna DIN (TH35) do montażu zasilacza PSR-ECO lub transformatora (zamiennie)

Specyfikacja centrali alarmowej NeoGSM-IP-64:
