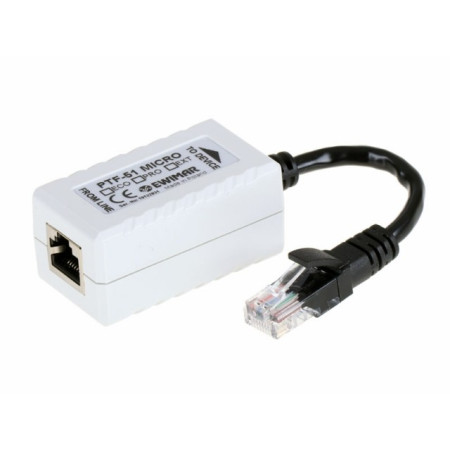

Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro

Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro

Opis

PTF-51-ENG/PoE/Micro to nowy miniaturowy ogranicznik przeciwprzepięciowy, wykorzystujący rozwiązanie Extreme No Ground. Przeznaczony jest do ochrony sieci LAN znajdujących się wewnątrz budynków, gdzie występuje problem z doprowadzeniem linii uziemiającej PE do poszczególnych punktów kamerowych lub innych urządzeń końcowych LAN. Współpracuje z sieciami LAN 10-BaseT oraz 100-BaseT, opartymi na przewodach UTP 5 lub 6 kategorii.

Małe wymiary oraz wbudowany przewód z wtykiem RJ45, umożliwiają łatwe podłączenie oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Indywidualnie chroni każdą parę transmisyjną, przed przepięciami indukującymi się wewnątrz poszczególnych par oraz w poszczególnych zespołach par, wykorzystywanych do zasilania PoE.

Do uzyskania pełnej skuteczności ogranicznika serii ENG, konieczne jest zastosowanie ogranicznika minimum serii PRO po drugiej stronie przewodu (w wersji 1-kanałowej lub wielokanałowej) i zapewnienie mu odpowiedniego uziemienia.

Dzięki zastosowaniu technologii MOSFET, zabezpieczenie PTF-51 3-krotnie skuteczniej eliminuje powstające przepięcia wewnątrz linii transmisyjnych i ma mniejszą podatność na uszkodzenia w wyniku długotrwałych prądów udarowych.

Specjalny układ połączeń, chroni urządzenia LAN przed wzrostem napięcia na liniach zasilających PoE powyżej 58V, w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Wewnątrz ogranicznika linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN 100Base-T wykorzystuje je wyłącznie do zasilania PoE.

Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-51 lub PTF-51/DIN.

Przykłady prawidłowych instalacji bez stosowania uziemienia po stronie kamer

Przykłady prawidłowych niezalecanych konfiguracji dla ogranicznika w wersji ENG

Specyfikacja techniczna

Specyfikacja techniczna
NAZWA PARAMETRUWARTOŚĆ
Linia danych
Ilość kanałów1
Zgodność z okablowaniem100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)Gniazdo RJ-45
Złącze wyjściowe (urządzenie)Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-linia) UN3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C38V (po zadziałaniu MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp600A
Chronione Linie1-2, 3-6
Pojemność (linia-linia) @1MHz6-15pF
Element odsprzęgającyBezpiecznik MOSFET
Rezystancja szeregowa6Ω / linię
Prąd znamionowy IN300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC64V DC
Poziom ochrony UP C393V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3600A
Chronione pary(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoEzgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Cechy wspólne
Wymiary56 x 31 x 27.5 (mm) - tylko obudowa
ZastosowanieWewnątrz
Sposób montażuWolnostojący
Szczelność obudowyIP54
Temperatura pracy-30ºC~60ºC

Cechy
Numer katalogowy 24562
Model PTF-51-ENG/PoE/Micro
Ilość kanałów 1 szt.
Zabezpieczana linia LAN
Typ złącza RJ45
Wymiary 56 x 31 x 27.5 (mm)
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent EWIMAR
