SATEL PŁYTA GŁÓWNA PERFECTA-T 32-WRL

  • Numer katalogowy: 21716
  • Producent: SATEL
  • Model: PERFECTA-T 32-WRL
  • Ilość wejść płyty (max): 8 (32)
  • Ilość wyjść płyty (max): 4 (12)
  • Maksymalna ilość użytkowników: 15 .os
  • Komunikacja GSM/GPRS: Nie
  • Zdalne sterowanie SMS: Nie

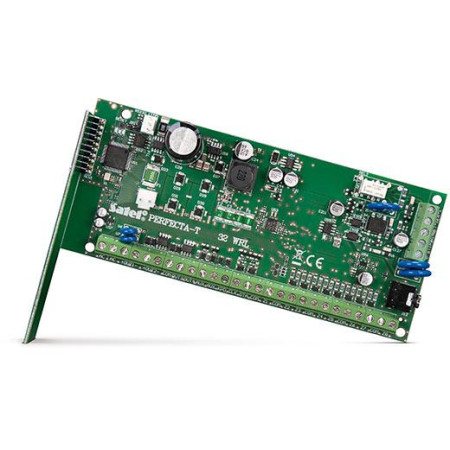

Płyta główna Satel PERFECTA-T 32-WRL

Najważniejsze cechy

Najważniejsze cechy

  • 8 wejść programowalnych przewodowych z możliwością rozszerzenia do 32
  • 4 wyjścia programowalne przewodowe z możliwością rozbudowy do 12
  • 2 wyjścia zasilające na płycie głównej
  • zintegrowany moduł radiowy działający na częstotliwości 433 MHz, zapewniający szyfrowaną komunikację bezprzewodową
  • wbudowane moduły: dialer telefoniczny PSTN (monitoring do stacji, powiadomienia głosowe)
  • głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
  • akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków z obiektu)

Przeznaczenie

Centrale alarmowe z serii PERFECTA-T przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131

Opis

System bazujący na centrali PERFECTA-T 32-WRL cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa. Centrala umożliwia stworzenie instalacji bezprzewodowej (pasmo częstotliwości 433 MHz) i przewodowej. Transmisje radiowe przesyłane są dwukierunkowo (z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R) lub jednokierunkowo (z czujkami z serii MICRA oraz pilotami MPT-350). Komunikacja bezprzewodowa daje możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.

Wbudowany dialer telefoniczny PSTN może służyć do realizacji monitoringu zdarzeń (np. do stacji monitorującej agencji ochrony) oraz powiadamiania głosowego, a także weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera) oraz z poziomu manipulatora, przy wykorzystaniu krótkich sekwencji klawiszowych w menu serwisowym.

zgodność z EN 50131 Grade 2

od 8 do 32 wejść programowalnych przewodowych:

  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych

od 4 do 12 wyjść programowalnych przewodowych

2 wyjścia zasilające na płycie głównej

dodatkowe 4 wyjścia bezprzewodowe do obsługi sygnalizatorów bezprzewodowych MSP-300 R

wbudowane moduły komunikacyjne:

  • dialer telefoniczny PSTN (monitoring do stacji, powiadomienia głosowe)
  • głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
  • akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków z obiektu)

zintegrowany moduł radiowy działający na częstotliwości 433 MHz, zapewniający szyfrowaną komunikację bezprzewodową:

  • dwukierunkową z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R
  • jednokierunkową z czujkami z serii MICRA i pilotami MPT-350

podział systemu na 2 strefy:

  • 3 tryby dozoru w każdej strefie
  • możliwość przypisania wejścia do dwóch stref
  • sterowanie przez użytkownika lub za pomocą timerów

magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS)

sterowanie systemem za pomocą:

  • manipulatorów PRF-LCD lub PRF-LCD-WRL (do 4)
  • pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15)

możliwość aktualizacji oprogramowania (firmware)

hasła:

  • 15 haseł użytkowników
  • 1 hasło serwisowe

edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór

timery:

  • 8 timerów z możliwością ustawienia wyjątków

pamięć 3584 zdarzeń

automatyczna diagnostyka podstawowych komponentów systemu

wbudowany zasilacz impulsowy:

  • zabezpieczenie przeciwprzeciążeniowe
  • zabezpieczenie przez całkowitym rozładowaniem akumulatora
  • regulacja prądu ładowania akumulatora

programowanie ustawień centrali:

  • manipulator
  • komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

Specyfikacja techniczna

  • Komunikaty głosowe: 16
  • Pamięć zdarzeń: 3584
  • Strefy: 2
  • Timery: 8
  • Wymiary płytki elektroniki: 160 x 110 mm
  • Zakres temperatur pracy: -10…+55 °C
  • Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
  • Pobór prądu w stanie gotowości: 130 mA
  • Maksymalny pobór prądu: 190 mA
  • Masa: 110 g
  • Maksymalna wilgotność: 93±3%
  • Pobór prądu z akumulatora – w stanie gotowości: 120 mA
  • Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
  • Napięcie odcięcia akumulatora (±10%)10,5 V
  • Klasa środowiskowa wg EN50130-5: II
  • Maksymalny pobór prądu z akumulatora: 160 mA
  • Wejścia przewodowe programowalne: 8
  • Maksymalna liczba wejść programowalnych: 32
  • Wyjścia przewodowe programowalne: 4
  • Maksymalna liczba wyjść programowalnych: 16
  • Wyjścia zasilające: 2
  • Magistrale komunikacyjne: 1
  • Manipulatory: do 4
  • Stopień zabezpieczenia wg EN 50131: Grade 2
  • Obciążalność wyjścia AUX: 500 mA / 12 V DC
  • Zalecany transformator: 40 VA
  • Użytkownicy: 15
  • Obciążalność wyjścia KPD: 500 mA / 12 V DC
  • Zakres napięć wyjściowych: 10,5 V…14 V DC
  • Prąd ładowania akumulatora: 500 mA
  • Napięcie wyjściowe zasilacza: 12 V DC ±15%
  • Numery telefonów do powiadamiania: 8
  • Prąd wyjściowy zasilacza: 2 A
  • Obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
  • Obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC

Cechy
Numer katalogowy 21716
Model PERFECTA-T 32-WRL
Ilość wejść płyty (max) 8 (32)
Ilość wyjść płyty (max) 4 (12)
Maksymalna ilość użytkowników 15 .os
Komunikacja GSM/GPRS Nie
Zdalne sterowanie SMS Nie
Obsługa urządzeń bezprzewodowych Tak
Certyfikat EN50131 Grade2
Obsługa przez internet Nie
Programowanie lokalne/zdalne Tak
Komunikacja TCP/IP Nie
Zasilacz 2A
Wbudowany zasilacz Tak
Obsługa pilotami Tak
Obsługa brelokami-kartami zbliżeniowymi Nie
Manipulatory PRF-LCD lub PRF-LCD-WRL
Maksymalna liczba ekspanderów 2 szt.
Komunikacja na linii analogowej telefonicznej Tak
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent SATEL
