SATEL PŁYTA GŁÓWNA PERFECTA-T 32

  • Numer katalogowy: 21715
  • Producent: SATEL
  • Model: PERFECTA-T 32
  • Ilość wejść płyty (max): 8 (32)
  • Ilość wyjść płyty (max): 4 (12)
  • Maksymalna ilość użytkowników: 15 .os
  • Komunikacja GSM/GPRS: Nie
  • Zdalne sterowanie SMS: Nie

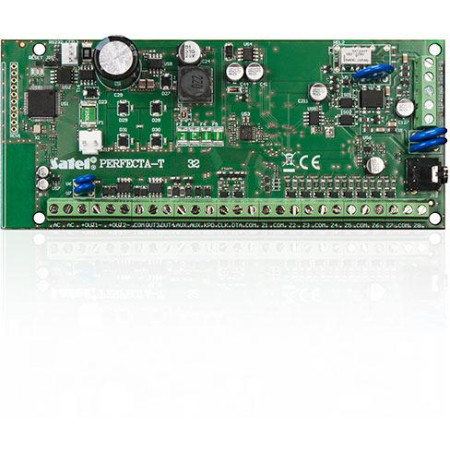

Płyta główna Satel PERFECTA-T 32

Najważniejsze cechy

Najważniejsze cechy

  • 8 wejść programowalnych przewodowych z możliwością rozszerzenia do 32
  • 4 wyjścia programowalne przewodowe z możliwością rozbudowy do 12
  • 2 wyjścia zasilające na płycie głównej
  • wbudowane moduły: dialer telefoniczny PSTN (monitoring do stacji, powiadomienia głosowe)
  • głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
  • akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków z obiektu)
  • Możliwość sterowania systemem za pomocą pilotów Satel 433MHz (wymaga zakupu i podłączenia ekspandera INT-RX-S)

Przeznaczenie

Centrale alarmowe z serii PERFECTA-T przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

Opis

System bazujący na centrali PERFECTA-T 32 cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa. Do konfiguracji i obsługi systemu służą manipulatory. Możliwe jest także sterowanie za pomocą pilotów działających w paśmie częstotliwości 433 MHz (po dołączeniu do centrali modułu INT-RX-S).

Wbudowany dialer telefoniczny PSTN może służyć do realizacji monitoringu zdarzeń (np. do stacji monitorującej agencji ochrony) oraz powiadamiania głosowego, a także weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera) oraz z poziomu manipulatora, przy wykorzystaniu sekwencji klawiszowych w menu serwisowym.

zgodność z EN 50131 Grade 2

od 8 do 32 wejść programowalnych przewodowych:

  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych

od 4 do 12 wyjść programowalnych przewodowych

2 wyjścia zasilające na płycie głównej

wbudowane moduły:

  • dialer telefoniczny PSTN (monitoring do stacji, powiadomienia głosowe)
  • głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
  • akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków z obiektu)

podział systemu na 2 strefy:

  • 3 tryby dozoru w każdej strefie
  • możliwość przypisania wejścia do dwóch stref
  • sterowanie przez użytkownika lub za pomocą timerów

magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)

sterowanie systemem za pomocą:

  • manipulatorów PRF-LCD (do 4)
  • pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S

możliwość aktualizacji oprogramowania (firmware)

hasła:

  • 15 haseł użytkowników
  • 1 hasło serwisowe

edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór

timery:

  • 8 timerów z możliwością ustawienia wyjątków

pamięć 3584 zdarzeń

automatyczna diagnostyka podstawowych komponentów systemu

wbudowany zasilacz impulsowy:

  • zabezpieczenie przeciwprzeciążeniowe
  • zabezpieczenie przez całkowitym rozładowaniem akumulatora
  • regulacja prądu ładowania akumulatora

programowanie ustawień centrali:

  • manipulator
  • komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

Specyfikacja techniczna

  • Komunikaty głosowe: 16
  • Pamięć zdarzeń: 3584
  • Strefy: 2
  • Timery: 8
  • Wymiary płytki elektroniki: 160 x 68 mm
  • Zakres temperatur pracy: -10…+55 °C
  • Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
  • Pobór prądu w stanie gotowości: 100 mA
  • Maksymalny pobór prądu: 160 mA
  • Masa: 100 g
  • Maksymalna wilgotność: 93±3%
  • Pobór prądu z akumulatora – w stanie gotowości: 90 mA
  • Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
  • Napięcie odcięcia akumulatora (±10%)10,5 V
  • Klasa środowiskowa wg EN50130-5: II
  • Maksymalny pobór prądu z akumulatora: 130 mA
  • Wejścia przewodowe programowalne: 8
  • Maksymalna liczba wejść programowalnych: 32
  • Wyjścia przewodowe programowalne: 4
  • Maksymalna liczba wyjść programowalnych: 16
  • Wyjścia zasilające: 2
  • Magistrale komunikacyjne: 1
  • Manipulatory: do 4
  • Stopień zabezpieczenia wg EN 50131: Grade 2
  • Obciążalność wyjścia AUX: 500 mA / 12 V DC
  • Zalecany transformator: 40 VA
  • Użytkownicy: 15
  • Obciążalność wyjścia KPD: 500 mA / 12 V DC
  • Zakres napięć wyjściowych: 10,5 V…14 V DC
  • Prąd ładowania akumulatora: 500 mA
  • Napięcie wyjściowe zasilacza: 12 V DC ±15%
  • Numery telefonów do powiadamiania: 8
  • Prąd wyjściowy zasilacza: 2 A
  • Obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
  • Obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC

Cechy
Numer katalogowy 21715
Model PERFECTA-T 32
Ilość wejść płyty (max) 8 (32)
Ilość wyjść płyty (max) 4 (12)
Maksymalna ilość użytkowników 15 .os
Komunikacja GSM/GPRS Nie
Zdalne sterowanie SMS Nie
Obsługa urządzeń bezprzewodowych Nie
Certyfikat EN50131 Grade2
Obsługa przez internet Nie
Programowanie lokalne/zdalne Tak
Komunikacja TCP/IP Nie
Zasilacz 2A
Wbudowany zasilacz Tak
Obsługa pilotami Możliwe dołożenie
Obsługa brelokami-kartami zbliżeniowymi Nie
Manipulatory PRF-LCD
Maksymalna liczba ekspanderów 3 szt.
Komunikacja na linii analogowej telefonicznej Tak
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent SATEL
