Zestaw do 16 kamer IP switch PoE 16P+2G ATTE IP-16-20-H

  • Numer katalogowy: 21306
  • Producent: ATTE
  • Model: IP-16-20-H
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy
Zestaw do 16 kamer IP switch PoE 16P+2G ATTE IP-16-20-H

Zestaw do 16 kamer IP switch PoE 16P+2G ATTE IP-16-20-H

Zestaw do 16 kamer IP w obudowie wewnętrznej ABOX-H (miejsce na NVR), zasilacz 192W (2x96W), switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-16-20-H

Przeznaczenie

Przeznaczenie

IP-16-20-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

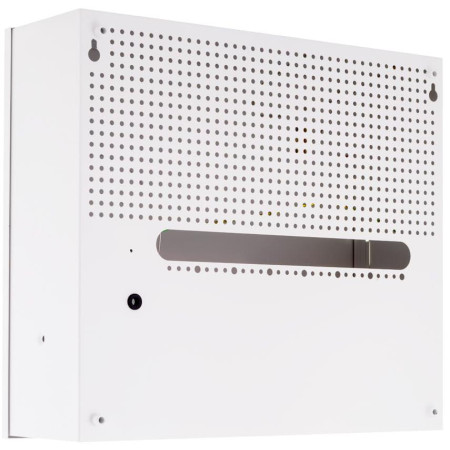

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Najważniejsze cechy i funkcje:

  • obsługa kamer 4K Ultra HD
  • możliwość zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 40W mocy na portach PoE (LAN_1 do LAN_8)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na rejestrator wideo (NVR)
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej

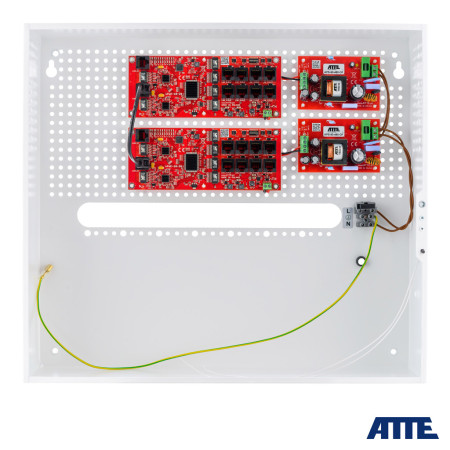

W skład zestawu wchodzą:

W skład zestawu wchodzą:

  • 1x obudowa ABOX-H
  • 2x zasilacz APS-90-480-OF
  • 2x switch xPoE-10-20-OF

Uwagi:

  • maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm
  • zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX H

Specyfikacja techniczna

Porty LAN18 portów RJ45(16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Obsługiwane odbiorniki PoE (standard / moc max)802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8
Wyjścia PoE (standard / tryb zasilania)LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1...LAN_8 0,75A / elektroniczny (auto-powrót)
Mikroprzełączniki SW1 (DIP switch)przełączniki 1...8 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_8
Zasilacz sieciowy (rodzaj / typ)impulsowy SMPS / 2x APS-90-480-OF
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
Zabezpieczenie termiczne zasilaczaTSD (thermal shutdown) 130°C, wymaga restartu
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia180...240VAC / T3,15A bezpiecznik topikowy F1
Moc wyjściowa zasilacza (ciągła)2x 96W (192W)
Sprawność zasilacza92% @90W
Napięcie wyjściowe zasilacza (zasilania kamer PoE)48V +/-2%
Montaż obudowynaścienny, otwory montażowe 6mm
Montaż urządzeń wewnątrz obudowysystemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy-10°C...+40°C
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany
Wymiary / masa netto / stopień ochrony400x450x140mm / 4,46kg / IP20

Cechy
Numer katalogowy 21306
Model IP-16-20-H
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent ATTE
