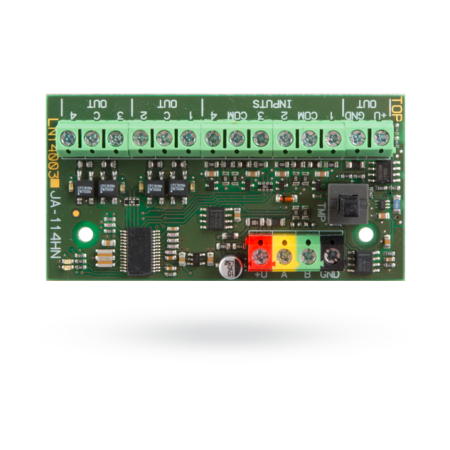

JA-114HN Magistralowy moduł 4 wejścia/ 4 wyjścia

JA-114HN Magistralowy moduł 4 wejścia/ 4 wyjścia, maks. łącznie 200mA JABLOTRON JA-114HN

JA-114HN Moduł 4 wyjść i 4 wejść na magistralę

Moduł magistrali, zapewniający cztery wejścia przewodowe o regulowanych wartościach rezystora EOL,

cztery wyjścia sygnału PG z separacją galwaniczną i zasilanie pomocnicze z bezpiecznikiem elektronicznym.

Magistralowy moduł 4 wejścia/ 4 wyjścia, maks. łącznie 200mA

JA-114HN Moduł 4 wyjść i 4 wejść na magistralę

Oprócz typu rezystora EOL, dla wejść można ustawić także wartości rezystorów.

Wyjścia zaprojektowano jako separowane galwanicznie (w każdym przypadku dwa mają wspólny zacisk C).

Moduł zajmuje cztery pozycje w centrali alarmowej, posiada przedni i tylny styk sabotażu.

Urządzenie to wykorzystuje się głównie w sytuacji,

kiedy chcemy wymienić starą centralę alarmową na JABLOTRON 100+,

ale z zachowaniem istniejących czujek analogowych.

Przy jego pomocy można również sterować urządzeniami automatyki budynkowej z poziomu wyjść PG.

Zasilanie pomocnicze pozwala dostarczać prąd na potrzeby przekaźników podłączonych do wyjścia sygnału.

Parametry techniczne

Kompatybilny z Oprogramowanie F-Link wersja 1.4.0 i wyższa

Zasilanie za pośrednictwem magistrali centrali alarmowej 12 V (9…15 V)

Zużycie w trybie awaryjnym 25 mA + zużycie dla podłączonych urządzeń

Zużycie prądu (maksymalne) dla wybranych przewodów 25 mA + zużycie dla podłączonych urządzeń

Maksymalne natężenie dla wyjścia +U (bezpiecznik elektroniczny) 200 mA

Maksymalne natężenie / napięcie przełączane przez każde wyjście 500 mA / 38 V

Maks. zmierzony opór na wejściu 20 kOhm

Maks. długość przewodów zasilających wejścia 100 m

Wymiary 77 x 40 x 31 mm

Klasyfikacja poziom bezpieczeństwa 2, ACE typ B, zgodnie z: EN 50131-1, EN 50131-3

Środowisko II. wewnętrzne, ogólne wg EN 50131-1

Zakres temperatur pracy -10 do +40 °C

Spełnia także wymogi EN 50130-4, EN 55022
