Zestaw BFT DEIMOS ULTRA BT A 600 do bram przesuwnych

Zestaw BFT DEIMOS ULTRA BT A 600 do bram przesuwnych

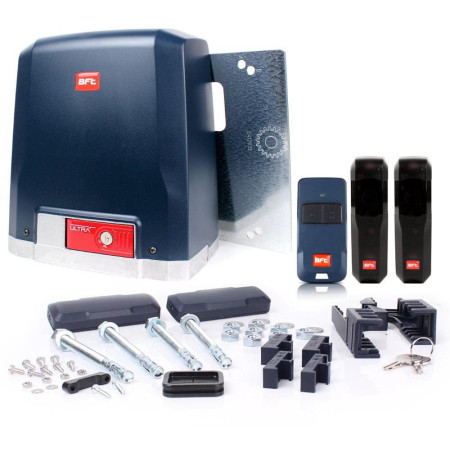

Zestaw zawiera:

• Napęd DEIMOS ULTRA BT A600 z wbudowaną centralą sterującą MERAK i odbiornikiem radiowym 433,92 MHz
• 1szt. Pilot MITTO B2 RCB02 R1 2CH - 1 szt.
• Fotokomórki Compacta A20-180
• Elementy montażowe
• Instrukcja montażu w języku polskim

Przeznaczenie

Zestaw przeznaczony do automatyzacji bram przesuwnych o masie nieprzekraczającej 600 kg.

Opis

W zestawie znajduje się silnik zasilany napięciem 24 V oraz wbudowana centrala sterującą MERAK. Programowanie centrali odbywa się za pomocą wyświetlacza LCD. Centrala sterująca posiada zintegrowany radioodbiornik 2-kanałowy z kodem dynamicznie zmiennym z pamięcią na 63 piloty.Centrala sterownicza z wyświetlaczem do programowania: centrala Merak z wyświetlaczem do programowania ze wstępnie przygotowanymi programami pomaga instalatorowi w fazie programowania; centrala ułożona jest ukośnie, tak aby ułatwić czynności odczytu i ustawiania.

Zestaw wyposażony jest w funkcje amperometrycznego wykrywania przeszkód, miękki start, zwolnienia na końcu cyklu pracy, magnetyczne wyłączniki krańcowe. Magnetyczne wyłączniki krańcowe: taki rodzaj wyłącznika krańcowego umożliwia precyzyjną i bezpieczną instalację w każdych warunkach otoczenia. Siłownik posiada funkcję sygnalizacji konieczności przeglądu oraz 4 poziomy dostępu do menu zabezpieczone hasłem. Zwalnianie dźwigniowe ze spersonalizowanym kluczem: zwalnianie dźwigniowe gwarantuje łatwość odblokowania silnika a spersonalizowany klucz zapewnia jego niepowtarzalność, gwarantując większe bezpieczeństwo.

Napęd ten posiada system D-Track, a po zakupie karty B EBA WI-FI Gateway umożliwia sterowanie za pomocą protokołu U-Link*.

Specyfikacja techniczna

Dane techniczne siłownika:

• Zasilanie: 220-230V 50/60 Hz
• Silnik: 24 Vdc
• Moc pobierana: 70 W
• Max prąd pobierany: 0,5 A
• Moduł koła zębatego: 4mm (14 zębów)
• Prędkość skrzydła: 12m/min
• Max ciężar skrzydła: 6000N (≈600 kg)
• Max moment obrotowy: 30 Nm
• Reakcja na uderzenie: elektroniczny ogranicznik momentu obrotowego
• Smarowanie: smar stały
• Sterowanie ręczne: mechaniczne odblokowanie dźwignią
• Rodzaj pracy: intensywne, 80 cykli na dobę
• Awaryjne zasilanie bateryjne (opcja): 2 baterie 12V 1,2Ah
• Warunki otoczenia: od -20°C do + 55°C
• Stopień ochrony: IP44
• Hałas: <70dBA
• Ciężar siłownika: 8,7 kg

Dane techniczne centrali:

• Izolacja sieci/niskiego napięcia: > 2MOhm 500 Vdc
• Temperatura pracy: -20°C +55°C
• Zabezpieczenie termiczne: oprogramowanie
• Sztywność dielektryczna: sieć/bt 3750 Vac na 1 minutę
• Zasilanie obwodów dodatkowych:
• 24 Vdc (0,5 A pobór max); 24 Vdc safe
• AUX 0: styk zasilany 24 Vdc N.O. (1A max)
• AUX 3: styk N.O. (24 Vac/1A max)
• Wbudowany radioodbiornik: rolling-code częstotliwość 433.92 MHz
• Ustawianie parametrów i opcji: wyświetlacz LCD / cyfrowy programator uniwersalny
• Ilość kombinacji: 4 miliardy
• Max liczba poleceń radiowych w pamięci: 63

*System D-Track - dynamiczna kontrola momentu obrotowego

Napęd ten posiada system D-track, będący inteligentnym systemem zarządzania momentem obrotowym, opartym na technologii mikroprocesorowej sterowników BFT.

Uzyskując dane z kilku wskaźników, system aktualizuje poziom siły potrzebnej do wykonania operacji. D-track ułatwia również instalatorowi zapewnienie certyfikatów wymaganych przez prawo.

Konwencjonalne jednostki sterujące nie odczytują dokładnej pozycji bramy i konsekwentnie stosują stałe poziomy siły, nie zapewniając stabilnej czułości na przeszkodę podczas zamykania i otwierania.

Urządzenia BFT wyposażone w system D-track rejestrują najmniejsze wahania siły bramy, lub drzwi, na przykład z powodu różnic temperatury lub zyżycia, stale dostarczając aktualny moment obrotowy do silnika.

Tradycyjna jednostka sterująca nie może wykryć tych zmian ciągu, co powoduje czasami wskazanie nieistniejących przeszkód.

System D-Track od BFT gwarantuje w ten sposób maksymalne bezpieczeństwo i doskonałe działanie sprzętu, bez względu a warunki klimatyczne i stopień zużycia mechanicznego.

*U-link - technologia BFT do komunikacji urządzeń peryferyjnych z systemami automatyki

Uniwersalny - słowo, które w pełni przedstawia esencję U-link. Jest to platforma dająca możliwość kreowania technologicznych ekosystemów i zarządzanie nimi za pomocą smartfona dzięki kartom rozszerzającym B EBA.

Po zakupie karty rozszerzającej i jej montażu w napędzie, wystarczy zainstalować w swoim smartfonie aplikację U-Control, by w pełni cieszyć się możliwościami, jakie daje rozwiązanie U-Link.

Aplikacja ta pozwala kontrolować jedno lub więcej zgodnych urządzeń poprzez protokół U-link.

• Poprzez połączenie internetowe użytkownik może otwierać, zamykać lub zatrzymać bramę bezpośrednio z poziomu smartfona, lub tabletu. Co więcej, może sprawdzić jej status w czasie rzeczywistym z dowolnej lokalizacji.
• Możesz kontrolować dostęp z niemal dowolnego miejsca. Np. możesz otworzyć lub zamknąć swoją bramę, aby umożliwić dostęp do ogrodnika, gdy Ty jesteś daleko.

Radioodbiornik Clonix U-link umożliwia zaś zintegrowanie ze wszystkimi napędami, niezależnie, czy są to urządzenia BFT, czy obcej firmy.

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu - zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
