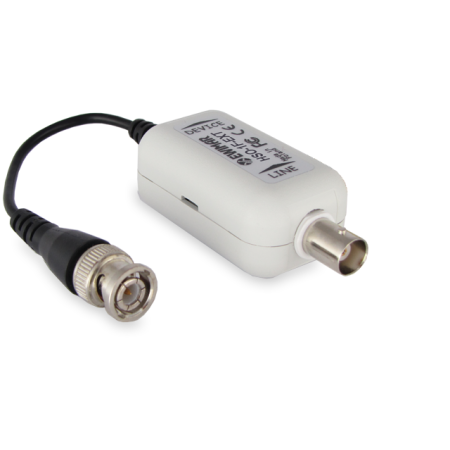

Separator galwaniczny do AHD, HD-CVI, HD-TVI z zabezpieczeniem EWIMAR HSO-1F-EXT

Numer katalogowy: 16426
Producent: EWIMAR
Model: HSO-1F-EXT
Gwarancja: 36 miesięcy
Gwarancja dla firm: 36 miesięcy

Sprzedaż hurtowa (utwórz konto)
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!

Kupujesz detalicznie? Przejdź na eltrox.pl

HSO-1F-EXT jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla przewodu koncentrycznego 75 Ohm, zintegrowanym z wysokiej klasy ochroną przeciwprzepięciową. Dedykowany jest do urządzeń telewizji przemysłowej HD, wykorzystującym standard sygnału AHD, HD-CVI, HD-TVI (Turbo HD).

Zapewnia maksymalny poziom skuteczności ochronnej dzięki izolacji galwanicznej na poziomie 800VDC i zabezpieczeniom przeciwprzepięciowym 2x10kA, zawierającym unikalne rozwiązanie w postaci bezpieczenika MOSFET. Chroni przed przepięciami, wyładowaniami atmosferycznymi i różnicami potencjałów. Zalecany jest w instalacjach HD-CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potecjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych.

Bezpiecznik MOSFET zwiększa skuteczność ochrony przeciwprzepięciowej i zabezpiecza transformator separatora przed uszkodzeniem w wyniku przepływu dużych impulsów udarowych.

Szerokie pasmo przenoszenia sygnalu zostało zachowane dzięki komponentom o bardzo niskiej pojemności, pozwalając na przesyłanie obrazu w rozdzielczości do 1080p.
W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HSO-1F-EXT, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii HDO i wielokanałowych w połączeniu z panelami serii FKO i LHD . Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest jednak stosowanie separatora po stronie rejestratora.

Przykład zastosowania separatora do systemu CCTV

Separacja galwaniczna HD-CVI

Przykład zastosowania separatora z zabezpieczeniem serii HDO

Specyfikacja techniczna:
Impedancja	75 Ohm
Złącze wejściowe (Linia)	Gniazdo żeńskie BNC
Złącze wyjściowe (Urządzenie)	Przewód z męskim wtykiem BNC
Pasmo przenoszenia	50MHz
Tłumienie	0,5dB @ 1MHz
Poziom izolacji	800V DC
Zabezpieczenie przeciwprzepięciowe	Ochronnik gazowy, transil, bezpiecznik MOSFET
Ochrona linia-ziemia	Ochronnik gazowy 90v, 2x10kA @ 8/20uS
Ochrona linia-linia	Mostek ochronny 6V, 15A @ 8/20uS
Pojemność obwodu zabezpieczenia	ok. 10pF
Temperatirya pracy	-40˚C do +60˚C
Wymiary	86mm x 24mm x 31mm (bez przewodu)

Cechy

Numer katalogowy	16426
Model	HSO-1F-EXT
Gwarancja	36 miesięcy
Gwarancja dla firm	36 miesięcy
Producent	EWIMAR
