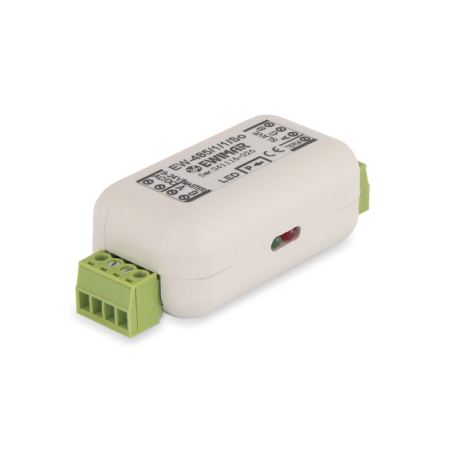

1-kierunkowy separator RS-485 EWIMAR EW-485/1/1/So

Numer katalogowy: 16422
Producent: EWIMAR
Model: EW-485/1/1/So
Gwarancja: 36 miesięcy
Gwarancja dla firm: 36 miesięcy

Sprzedaż hurtowa (utwórz konto)
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!

Kupujesz detalicznie? Przejdź na eltrox.pl

Urządzenie przeznaczone jest do separacji magistrali RS-485, w których występują różnice potencjałów, mogące być przyczyną niestabilej transmisji oraz częstych uszkodzeń nadajników linii RS485.

Może być używane do systemów, w których transmisja odbywa się w jednym kierunku - kamery systemów CCTV, urządzenia wykonawcze automatyki, itp. Separacja optyczna o izolacji maksymalnej 1kV oraz ochrona przeciwpięciowa o mocy 600W wystarcza do zabezpieczenia urządzeń magistrali przed indukowaniem się impulsów napięciowych oraz skoków różnicy potencjałów.

Wyjmowane złącza oraz bardzo małe gabaryty urządzenia, ułatwiają czynności instalacyjne oraz serwis.

EW-485/1/1/So należy stosować zawsze po stronie odbiorczej magistrali (przy odbiornikach). Uwarunkowane jest to separacją optyczną wyłącznie strony oznaczonej jako SLAVE. Strona MASTER jest zawsze połączona jest galwanicznie z zasilaniem i w przypadku odwrócenia miejsaca instalacji, tracona jest właściwość separacji i ryzyko uszkodzenia separatora lub urządzeń współpracujących. Jeżeli konieczne jest zastosowanie urządzenia po stronie nadawczej, należy użyć separatora 2-kierunkowego EW-485/1/2/So.

Prawidłowość podłączenia została przedstawiona na poniższych rysunkach.

Specyfikacja techniczna:

Parametr	Wartość
Ilość kanałów	1-wejściowy, 1 wyjściowy
Ilość urządzeń na linii RS-485	Standard do 32 urządzeń
Szybkość transmisji	300bit~1Mbit
Tryb pracy	1-kierunkowy, Slave -> Master
Izolacja galwaniczna	1kV DC
Ochrona przeciwprzepięciowa	600W - tylko strona SLAVE i zasilanie
Złącza	śrubowe, wyjmowane
Sygnalizacja LED	Zasilanie, transmisja
Zasilanie	9~24V DC/AC
Pobór prądu	50mA max @ 12VDC
Obudowa	Wolnostojąca
Szczelność	IP40
Wymiary	74 x 32 x 25 (mm) ze złączami
Temperatura pracy	-20°C ~ 60°C
