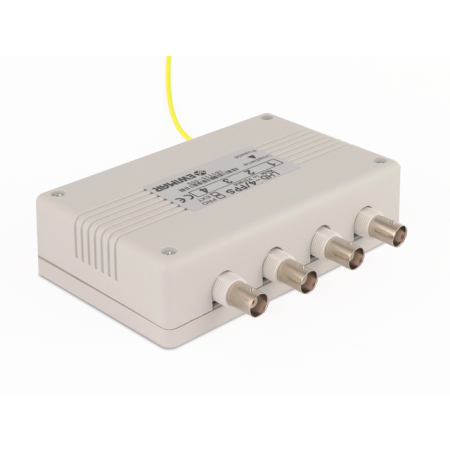

4-kanałowy panel zabezpieczający HD z konwerterem UTP EWIMAR LHD-4-PRO-FPS

  • Numer katalogowy: 16420
  • Producent: EWIMAR
  • Model: LHD-4-PRO-FPS
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy
LHD-4-PRO-FPS jest kompletnym systemem połączeniowym do urządzeń telewizji przemysłowej HD-CCTV. Ułatwia instalację i podłączenie przewodów pomiędzy kamerami AHD, HD-CVI i Turbo HD a rejestratorami cyfrowymi, zapewniając wysokiej jakości połączenie, rozdzielenie zasilania oraz ochronę przeciwprzepięciową.

Panel połączeniowy - zawiera uniwersalny system połączeniowy dla przewodów koncentrycznych oraz dla skrętki UTP ( z wbudowanym tranformatorem). Każdy kanał może być skonfigurowany dla przewodu koncentrycznego lub dla skrętki UTP.

Konwerter (tranformator) UTP - po skonfigurowaniu dowolnego kanałudo podłączenia skrętki UTP, zostaje podłączony dławik, zamieniający impedancję przewodu UTP na impedancję przewodu koncentrycznego. Konwerter jest urządzeniem pasywnym, współpracujących ze wszystkimi dostępnymi formatami HD -AHD, HD-CVI i HD-TVI (Turbo HD). Urządzenie działa 2-kierunkowo i może być stosowane po stronie nadawczej oraz po stronie odbiorczej- kompatybilne jest również ze wszystkimi konwerterami UTP dla telewizji HD-CCTV, produkowanymi prze z firmę Ewimar.

System ochrony przeciwprzepięciowej - Zawiera 2 stopnie ochronne, które zabezpieczają kamery oraz rejestratory przed skutkami wyładowań atmosferycznych. Skuteczność ochrony wynosi do 2~4kA dla przepięć względem ziemi oraz do 100A pomiędzy poszczególnymi żyłami przewodów. Zalecane jest dla urządzeń końcowych (kamery), instalowanych na zewnątrz budynków, przy użyciu linii napowietrznych. Jeżeli kamery zainstalowane są na słupach metalowych na masztach lub wieżach, zalecane jest użycie modelu LHD-4-FPS-EXT.

Transformator AHD

Sposób podłączenia 1-kanałowych zabezpieczeń firmy Ewimar

transformator turbo-hd

Sposób podłączenia dwóch urządzeń LHD

Wbudowany dystrybutor zasilania - Jest to wbudowana dodatkowa płyta z oddzielnymi wyjściami zasilającymi dla każdej kamery. Ułatwia podłączenie zasilacza z wtykiem DC i rozprowadzenie go do poszczególnych urzadzeń odbiorczych. Również posiada zabezpieczenie przeciwprzepięciowe, które chroni zasilacz i urządzenia odbiorcze przed skutkami przepięć i wyładowań atmosferycznych.

Wszystko w jednym - Wszystkie funkcje zostały umieszczone w jednej obudowie, kóra może być jako wolno-stojąca lub przykręcowa do ściany. Rozwiązanie takie ogranicza ilość dodatkowych akcesoriów i powoduje, że instalacja doskonale jest chroniona elektrycznie i mechanicznie oraz wygląda profesjonalnie.

Specyfikacja techniczna:
ParametrWartość
Ilość dostępnych kanałów Video4
Wyjścia VideoGniazdo BNC 75Ohm, precyzyjne
Impedancja dla przewodu koncentrycznego75 Ohm
Impedancja dla skrętki UTP100 Ohm
Pasmo przenoszenia 0-80MHz przewód koncentryczny
0-43Mhz skrętka UTP
Tłumienie dla przewodu koncentrycznegoNie więcej niż 0,3dB
Tłumienie dla przewodu UTP 5katNie więcej niż 0,5dB
Pojemność obwodu zabezpieczającegoNie więcej niż 10pF
Stopnie zabezpieczenia przepięciwegoIskrownik, ochronnik gazowy, transil
Prąd rozładowania2~4kA/przewód ochronnik gazowy
100A transil
Napięcie rozładowaniaIskrownik gazowy 90V
transil 6V
Maksymalny poziom ochrony4kV
Wymiary zewnętrzne
130 x 80 x 35 mm
Cechy
Numer katalogowy 16420
Model LHD-4-PRO-FPS
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent EWIMAR
