Zabezpieczenie przeciwprzepięciowe do AHD, HD-CVI, HD-TVI EWIMAR HDO-1F-PRO
- Numer katalogowy: 16412
- Producent: EWIMAR
- Model: HDO-1F-PRO
- Gwarancja: 36 miesięcy
- Gwarancja dla firm: 36 miesięcy
Sprzedaż hurtowa (utwórz konto)
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!
Kupujesz detalicznie? Przejdź na eltrox.pl
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!
Kupujesz detalicznie? Przejdź na eltrox.pl

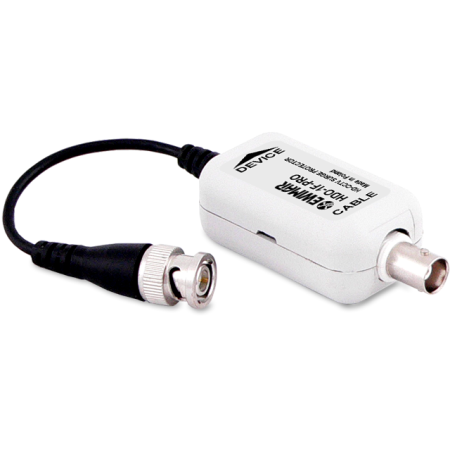

HDO-1F-PRO jest 1-kanałowym zabezpieczeniem wysokiej klasy dla przewodu koncentrycznego 75 Ohm, dedykowanym do urządzeń telewizji przemysłowej High Definition, wykorzystującym sygnały w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD.
Wykorzystuje on 3 stopnie ochrony, działające w odpowiedniej kolejności podczas wyładowania atmosferycznego lub innych źródeł przepięć zarówno o wysokim jak i niskim poziomie. Podczas normalnej pracy, obwody transmisji sygnału nie są galwanicznie połączone z uziemieniem, dzięki czemu nie powoduje to szkodliwych pętli mas oraz zakłóceń sygnału HD. Działanie zabezpieczenia polega na sprowadzaniu ładunku elektrycznego do jego obwodów już w początkowym stadium powstawania, co opóźnia pojawianie się destrukcyjnego napięcia na obwodach wejściowych urządzeń CCTV. W momencie pojawienia się głównego impulsu przepięciowego, jest on odprowadzany jest do ziemi za pomocą oddzielnego przewodu. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne, eliminowane są przed oddzielny obwód, odsprzęgany specjalnym rezystorem. Powoduje to wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.
Niska pojemność obwodu (5pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie powoduje dużych tłumienności.
W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.
HDO-1F-PRO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT oraz w aplikacjach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.
W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.
HDO-1F-PRO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT oraz w aplikacjach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.
Przykład podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem dwóch zabezpieczeń HDO-1F-PRO
Przykład podwyższonego zabezpieczenia kamery HD, z wykorzystaniem zabezpieczenia HDO-1F-PRO oraz HDO-1F-EXT
Specyfikacja techniczna: | |
Impedancja | 75 Ohm |
Złącze wejściowe (Linia) | Gniazdo żeńskie BNC |
Złącze wyjściowe (Urządzenie) | Przewód z męskim wtykiem BNC |
Pasmo przenoszenia | 100 MHz |
Tłumienie | 0,3dB |
Zabezpieczenie antyprzepięciowe | 3 - Iskrownik, Ochronnik gazowy, Transil |
Ochrona linia-ziemia | Ochronnik gazowy: 90V, 2x10kA @ 8/20uS |
Ochrona linia-linia | Mostek ochronny: 6V, 100A @ 8/20uS |
Maksymalny poziom przepięcia | 4kV |
Pojemność obwodu zabezpieczenia | 5pF |
Temperatura pracy | -40˚C do +60˚C |
Wymiary | 86mm x 24mm x 31mm (bez przewodu) |
Cechy
Numer katalogowy | 16412 |
Model | HDO-1F-PRO |
Gwarancja | 36 miesięcy |
Gwarancja dla firm | 36 miesięcy |
Producent | EWIMAR |
