Zabezpieczenie przeciwprzepięciowe na koncentryk i skrętkę z serii EXT EWIMAR LHD-16R-EXT

  • Numer katalogowy: 16403
  • Producent: EWIMAR
  • Model: LHD-16R-EXT
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy

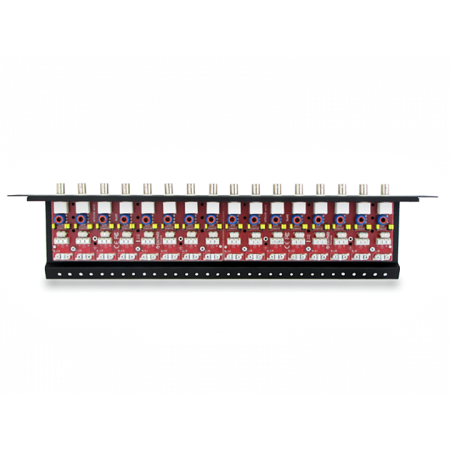

LHD-16R-EXT jest 16-kanałowym wielofunkcyjnym panelem połączeniowym mocowanym w szafie RACK. Panel przenznaczony jest do uporządkowania przewodów oraz ich stabilnego podłączenia, stanowi także pełne zabezpieczenie urządzeń CCTV. Przeznaczony jest do sytemów  wykorzystujących sygnały w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD.

Zabezpieczenie jest uniwersalne dla przewodów koncentrycznych oraz UTP. W zależności od potrzeby każdy kanał może być przeznaczony dla skrętki UTP lub dla przewodu koncentrycznego. Ustawienie urządzenia przeprowadza się przez odpowiednie przestawienie zworek w pozycji "Coaxial" lub "UTP". Jest znakomitym rozwiązaniem dla instalacji, w których zastosowano różnego rodzaju przewody w różnych ilościach.

W serii zabezpieczeń Extreme zastosowano najnowsze rozwiązanie w postaci super-szybkich automatycznych bezpieczników, wykonywanych w technologii MOSFET. Stanowią one bardzo niską oporność elektryczną podczas normalnej pracy. W czasie pracy znamionowej kontrolowane jest natężenie i wzrost prądu powyżej ustalonej wartości, obwód wejściowy automatycznie odłączany jest od obwodu wyjściowego w bardzo krótkim czasie.
Wykorzystuje on 3 stopnie ochronne, działające w odpowiedniej kolejności podczas wyładowania atmosferycznego lub innych źródeł przepięć zarówno o wysokim jak i niskim poziomie. Podczas nominalnej pracy urządzeń, obwody transmisji sygnału nie są galwanicznie połączone z uziemieniem, eliminuje to wpływ szkodliwych pętli mas oraz zakłóceń sygnału HD. Działanie zabezpieczenia polega na rozłączeniu
(odseparowanie) obwodu przez szybki bezpiecznik MOSFET a następnie sprowadzaniu ładunku elektrycznego do jego obwodów już w początkowym stadium powstawania, co opóźnia pojawianie się destrukcyjnego napięcia na obwodach wejściowych urządzeń CCTV. W momencie pojawienia się głównego impulsu przepięciowego, jest on odprowadzany jest do ziemi za pomocą oddzielnego przewodu. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne, eliminowane są przez elementy jonizujące. Powoduje to wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.
Scheamat działania zabezpieczenia seri EXTREME
Dużą zaletą zabepieczenia jest bardzo niska pojemność obwodu (2~3pF), dzięki czemu zabezpieczenie ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie powoduje dużych tłumienności.

W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

LHD-16R-EXT, może być używany w aplikacjach 16-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT bądź HDT-1F-EXT. Urządzenia można także łaczyć z zabezpieczeniami z serii PRO. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.

Przeznaczony jest do montowania w systemach RACK 19 cali, w szafach wiszących oraz wolnostojących. Może być zainstalowany na przedniej szynie szafy RACK a po zakupieniu dodatkowych uchwytów, również na tylnych szynach szaf wolnostojących.

Połączenie panela LHD z HDT i HDO EXTREME


Przykład zastosowania panelu LHD do podstawowego zabezpieczenia urządzenia odbiorczego i kamer z zastosowaniem urządzeń HDT-1F-EXT, HDT-1F-PRO i HDO-1F-EXT.

Specyfikacja techniczna:
Ilość kanałów Video16
ObudowaPanel RACK
Impedancja
75 Ohm
Przewód wejściowyKoncetryczny/UTP
Złącze wyjściowe (Urządzenie)
Gniazdo BNC
Pasmo przenoszenia100 MHz
Tłumienie0,2dB
Zabezpieczenie antyprzepięciowe
3 - Iskrownik, Ochronnik gazowy, Transil, Bezpiecznik MOSFET
Ochrona linia-ziemia
Ochronnik gazowy: 90V, 2x10kA @ 8/20uS
Ochrona linia-linia
Mostek ochronny: 6V, 15A @ 8/20uS
Maksymalny poziom przepięcia4kV
Pojemność obwodu zabezpieczeniaNie więcej niż 4pF
Temperatura pracy-40C ~ +60C
Wymiary1U RACK 19''
Cechy
Numer katalogowy 16403
Model LHD-16R-EXT
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent EWIMAR
