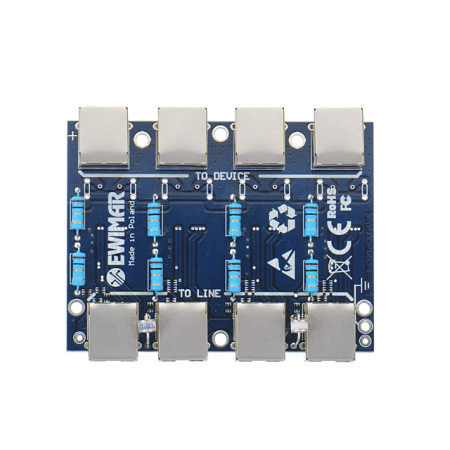

Moduł LAN z zabezpieczeniem przeciwprzepięciowym EXT z ochroną PoE EWIMAR PTF-54-EXT/PoE

Numer katalogowy: 16387
Producent: EWIMAR
Model: PTF-54-EXT/PoE
Gwarancja: 36 miesięcy
Gwarancja dla firm: 36 miesięcy

Sprzedaż hurtowa (utwórz konto)
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!

Kupujesz detalicznie? Przejdź na eltrox.pl

PTF-4-EXT/PoE jest wysokiej klasy zabezpieczeniem modułowym, zawierającym 3 stopnie ochronne. Wykorzystuje między innymi automatyczne bezpieczniki MOSFET o czasie reakcji 1uS, działające jako super-szybki element odsprzęgający. Daje to bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Zalecany jest do ochrony routerów / switchy / kamer IP - montowanych ma masztach słupach lub dachach, gdzie są szczególnie narażone na wyładowania atmosferyczne.

Przykład zastosowania

Ochrona polega na dławieniu impulsów udarowych dużej mocy, powstających względem ziemi (iskrowniki gazowe) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań. Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.
Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.

Uproszczony schemat blokowy jednego kanału

Różnice pomiędzy serią PRO i EXTREME
Typowe zabezpieczenie serii Pro, posiada elementy odsprzęgające w postaci specjalnych rezystorów, które pomimo małych rozmiarów przenoszą dużą moc przed długi czas. Nagrzewanie się przez przepływający prąd powoduje zwiększanie się rezystancji, co zapewnia elektryczne odsprzęganie pomiędzy poszczególnymi stopniami ochrony. Jest to konieczne, aby zapewnić odpowiednią kolejność zadziałania dla ochronników małej oraz dużej mocy. Zarówno rezystory jak i termistory PTC posiadają bardzo dużą bezwładność czasową, co niesie za sobą ryzyko powstania impulsów po wtórnej stronie transformatora warstwy fizycznej i uszkodzenie kontrolerów Ethernet. Spowodowane jest to nagłym impulsem prądowym, który występuje podczas wyrównywania się wysokich potencjałów pomiędzy poszczególnymi urządzeniami. Ryzyko takie powstaje, gdy urządzenia końcowe (kamery IP) zainstalowane są na wysokich słupach, dachach lub uziemionych konstrukcjach metalowych.

ptu-16r-ext ochrona sieci lan przed wyladowaniami

Rozwiązanie w serii PRO

Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powoduje żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie i wzrost powyżej ustalonej wartości, obwód wejściowy automatycznie odłączany od obwodu wyjściowego w czasie maksymalnym 1uS. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez dowolnie długi czas a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1uS. Konstrukcja taka wielokrotnie zwiększa skuteczność i szybkość zadziałania zabezpieczenia i przyczynia się do jego bardzo wysokiej odporności na uszkodzenie.

Aby uniknąć uszkodzenia bezpieczników elektronicznych, konieczne jest podłączenie przewodu uziemiającego do istniejącego uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej.
Niezalecane jest podłączenie urządzenia do instalacji odgromowej budynku.

Do każdego zakupionego panela serii EXTREME, bezpłatnie dołączany jest upominek od firmy Ewimar.

Zabezpieczenie pieciwprzepieciowe LAN do kamer IP

Rozwiązanie w serii EXTREME

Specyfikacja techniczna:

Linia danych
NAZWA PARAMETRU	WARTOŚĆ
Ilość kanałów	4
Stopnie ochrony	3 (ochronnik gazowy, bezpiecznik MOSFET, mostek ochronny)
Pojemność linia-linia	6-8pF @ 0V, 1Mhz
Pojemność linia-ziemia	< 1pF
Poziom ochrony linia-linia	6V-1kV, 20V @ 100A , 8/20uS
Poziom ochrony linia-ziemia	90V-4kV, 2~4kA, 8/20uS
Maksmalne napięcie Uc	6,8V
Maksymalna moc 8/20uS (linia-linia)	2kW
Maksymalne napięcie linia-ziemia	90VDC
Rezystancja szeregowa	6 Ohm
Szybkość odsprzęgania	1uS
Poziom izolacji przy zadziałaniu	650V
Linia PoE
Ilość kanałów	4
Stopnie ochrony	2 (ochronnik gazowy, transil)
Poziom ochrony linia-linia dla PoE 10/1000uS	600W / 100A, 10/1000uS
Maksmalne napięcie Uc dla PoE	58V
Poziom ochrony linia-ziemia	90V-4kV, 2~4kA, 8/20uS
Maksymalne napięcie linia-ziemia	90VDC
Standard pracy PoE	zgodny z IEEE 802.3af typu B
Cechy wspólne
Złącze wejściowe	RJ-45
Złącze wyjściowe	RJ-45
Wyjście uziemiające	Tak
Mocowanie	Obudowa
Dodatkowe opcje	Wymienne moduły różnych typów, pokrywa ochronna
Wymiary	100 x 75 x 15 (mm)
Temperatura pracy	-30~+60°C

Zakaz kopiowania i powielania treści! Powyższa treść zarezerwowana jest wyłącznie na użytek firmy Ewimar. Jeżeli chcesz umieścić produkt na swojej stronie, skontaktuj się z naszym Działem Handlowym w celu uzyskania treści ogólno-dostępnej.

Cechy

Numer katalogowy	16387
Model	PTF-54-EXT/PoE
Gwarancja	36 miesięcy
Gwarancja dla firm	36 miesięcy
Producent	EWIMAR
