Moduł LAN z zabezpieczeniem przeciwprzepięciowym PRO z funkcją InPoE EWIMAR PTF-54-PRO/InPoE/P

  • Numer katalogowy: 16386
  • Producent: EWIMAR
  • Model: PTF-54-PRO/InPoE/P
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy

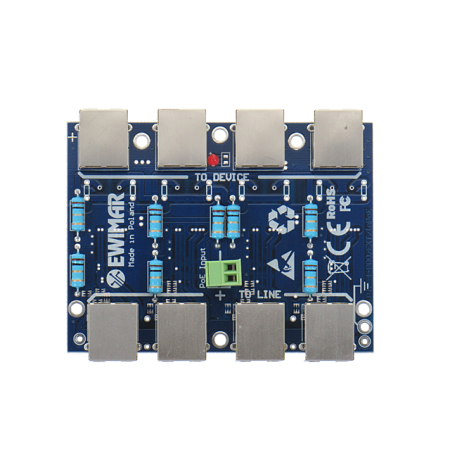

PTF-4-PRO/InPoE jest to 4-kanałowe urządzenie dedykowane do sieci LAN, zintegrowane z zabezpieczeniem o podwyższonej skuteczności eliminowania przepięć w sieciach LAN.

Urządzenie współpracuje z przewodami UTP 5 kategorii, oraz FTP zachowując ciągłość ekranu. Złącza wejściowe i wyjściowe realizowane są na gniazdach RJ45, ułatwiając montaż, i modyfikację instniejącej instalacji.

Wersja InPoE posiada dodatkowo wtyk z zaciskiem śrubowym służący do doprowadzania napięcia zasilania do kamer, korzystając ze standardu PoE. Eliminuje to konieczność stosowania drogich switchy z PoE oraz pozwala na ograniczenie ryzyka, związanego z uszkodzeniem źródła zasilania, jakim w tym przypadku jest switch z zasilaniem PoE.
Linia PoE posiada niezależne zabezpieczenia kanału zasilania. Po zaistnieniu zwarcia, lub przeciążenia, następuje chwilowe rozłączenie obwodu do czasu, aż pobierany prąd osiągnie wartość nie wyższą niż nominalna. Zastosowany bezpiecznik, to nowoczesny element wielokrotnego zadziałania
.

Zabezpieczenie posiada 2 stopnie ochronne o wysokiej skuteczności, które są w stanie chronić sieć LAN w przypadku instalowania kamer IP lub innych urządzeń sieciowych na zewnątrz budynku.

Urządzenie skutecznie chroni instalację systemów CCTV, w których urządzenia zainstalowane są na zewnątrz budynków, jednak w przypadku urządzeń montowanych na dachach lub słupach, zalecane jest stosowanie panela z serii Extreme.





Ochrona polega na dławieniu nagłych impulsów elektrostatycznych małej mocy, powstających względem ziemi (ochronniki gazowe) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP/FTP podczas wyładowań.
Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.

PTF-4-PRO/InPoE jest specjalnie przewidziany do zasilania urządzeń CCTV w standardzie PoE.

Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.



ethernet surge protector PTU-16R-eco-poe
Uproszczony schemat blokowy

Specyfikacja techniczna:

NAZWA PARAMETRU
WARTOŚĆ
Linia danych
Ilość kanałów
4
Stopnie ochrony
2 (ochronnik gazowy, mostek ochronny)
Pojemność linia-linia
6-8pF @ 0V, 1Mhz
Pojemność linia-ziemia
< 1pF
Poziom ochrony linia-linia
6V-1kV, 20V @ 100A , 8/20uS
Poziom ochrony linia-ziemia
90V-4kV, 2~4kA, 8/20uS Vc
Maksmalne napięcie Uc
6,8V
Maksymalna moc 8/20uS (linia-linia)
2kW
Maksymalne napięcie linia-ziemia90VDC
Linia PoE
Ilość kanałów4
Stopnie ochrony2 (ochronnik gazowy, mostek ochronny)
Poziom ochrony linia-linia dla PoE 10/1000uS600W / 100A, 10/1000uS
Maksmalne napięcie Uc dla PoE58V
Poziom ochrony linia-ziemia90V-4kV, 2~4kA, 8/20uS
Maksymalne napięcie linia-ziemia90VDC
Standard pracy PoEzgodny z IEEE 802.3af typu B
Cechy wspólne
Złącze wejściowe
RJ-45
Złącze wyjścioweRJ-45
Wyjście uziemiająceTak
MocowanieObudowa
Dodatkowe opcjeWymienne moduły różnych typów, pokrywa ochronna
Wymiary100 x 75 x 15 (mm)
Temperatura pracy-30~+60°C
Zakaz kopiowania i powielania treści! Powyższa treść zarezerwowana jest wyłącznie na użytek firmy Ewimar. Jeżeli chcesz umieścić produkt na swojej stronie, skontaktuj się z naszym Działem Handlowym w celu uzyskania treści ogólno-dostępnej.
Cechy
Numer katalogowy 16386
Model PTF-54-PRO/InPoE/P
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent EWIMAR
