Moduł LAN z zabezpieczeniem przeciwprzepięciowym PRO z ochroną PoE EWIMAR PTU-54-PRO/PoE

Numer katalogowy: 16337
Producent: EWIMAR
Model: PTU-54-PRO/PoE
Gwarancja: 36 miesięcy
Gwarancja dla firm: 36 miesięcy

Sprzedaż hurtowa (utwórz konto)
..lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści!

Kupujesz detalicznie? Przejdź na eltrox.pl

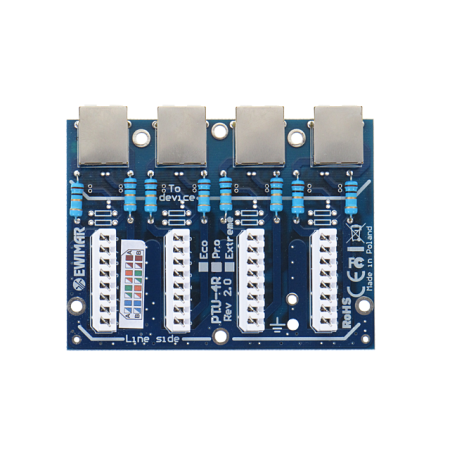

PTU-4-PRO/PoE jest modułem rozszerzającym, dedykowanym do sieci LAN, zintegrowanym z zabezpieczeniem o podwyższonej skuteczności eliminowania przepięć w sieciach LAN.
Urządzenie zawiera w sobie system połączeniowy Krone dla skrętki UTP 5 kategorii z przejściem na gniazda RJ-45.

Zabezpieczenie posiada 2 stopnie ochronne o wysokiej skuteczności, które są w stanie chronić sieć LAN w przypadku instalowania kamer IP lub innych urządzeń sieciowych na zewnątrz budynku.

Urządzenie skutecznie chroni instalację systemów CCTV, w których urządzenia zainstalowane są na zewnątrz budynków, jednak w przypadku urządzeń montowanych na dachach lub słupach, zalecane jest stosowanie panela z serii Extreme.

PTU-16R-PRO Poe patchpanel zabezpieczenie kamer ip

Ochrona polega na dławieniu nagłych impulsów elektrostatycznych małej mocy, powstających względem ziemi (iskrowniki gazowe) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań.

Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.

PTU-4-PRO/PoE jest specjalnie przewidziany do urządzeń CCTV zasilanych ze switchów PoE. Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.

ethernet surge protector PTU-16R-eco-poe

Uproszczony schemat blokowy

Specyfikacja techniczna:

Linia danych
NAZWA PARAMETRU	WARTOŚĆ
Ilość kanałów	4
Stopnie ochrony	2 (ochronnik gazowy, mostek ochronny)
Pojemność linia-linia	6-8pF @ 0V, 1Mhz
Pojemność linia-ziemia	< 1pF
Poziom ochrony linia-linia	6V-1kV, 20V @ 100A , 8/20uS
Poziom ochrony linia-ziemia	90V-4kV, 2~4kA, 8/20uS
Maksmalne napięcie Uc	6,8V
Maksymalna moc 8/20uS (linia-linia)	2kW
Maksymalne napięcie linia-ziemia	90VDC
Linia PoE
Ilość kanałów	4
Stopnie ochrony	2 (ochronnik gazowy, transil)
Poziom ochrony linia-linia dla PoE 10/1000uS	600W / 100A, 10/1000uS
Maksmalne napięcie Uc dla PoE	58V
Poziom ochrony linia-ziemia	90V-4kV, 2~4kA, 8/20uS
Maksymalne napięcie linia-ziemia	90VDC
Standard pracy PoE	zgodny z IEEE 802.3af typu B
Cechy wspólne
Złącze wejściowe	Krone - nabijane
Złącze wyjściowe	RJ-45
Wyjście uziemiające	Tak
Mocowanie	Obudowa
Dodatkowe opcje	Wymienne moduły różnych typów, pokrywa ochronna
Wymiary	100 x 75 x 15 (mm)
Temperatura pracy	-30~+60°C

Zakaz kopiowania i powielania treści! Powyższa treść zarezerwowana jest wyłącznie na użytek firmy Ewimar. Jeżeli chcesz umieścić produkt na swojej stronie, skontaktuj się z naszym Działem Handlowym w celu uzyskania treści ogólno-dostępnej.

Cechy

Numer katalogowy	16337
Model	PTU-54-PRO/PoE
Gwarancja	36 miesięcy
Gwarancja dla firm	36 miesięcy
Producent	EWIMAR
